智能驭享法兰连接式流量计结构设计

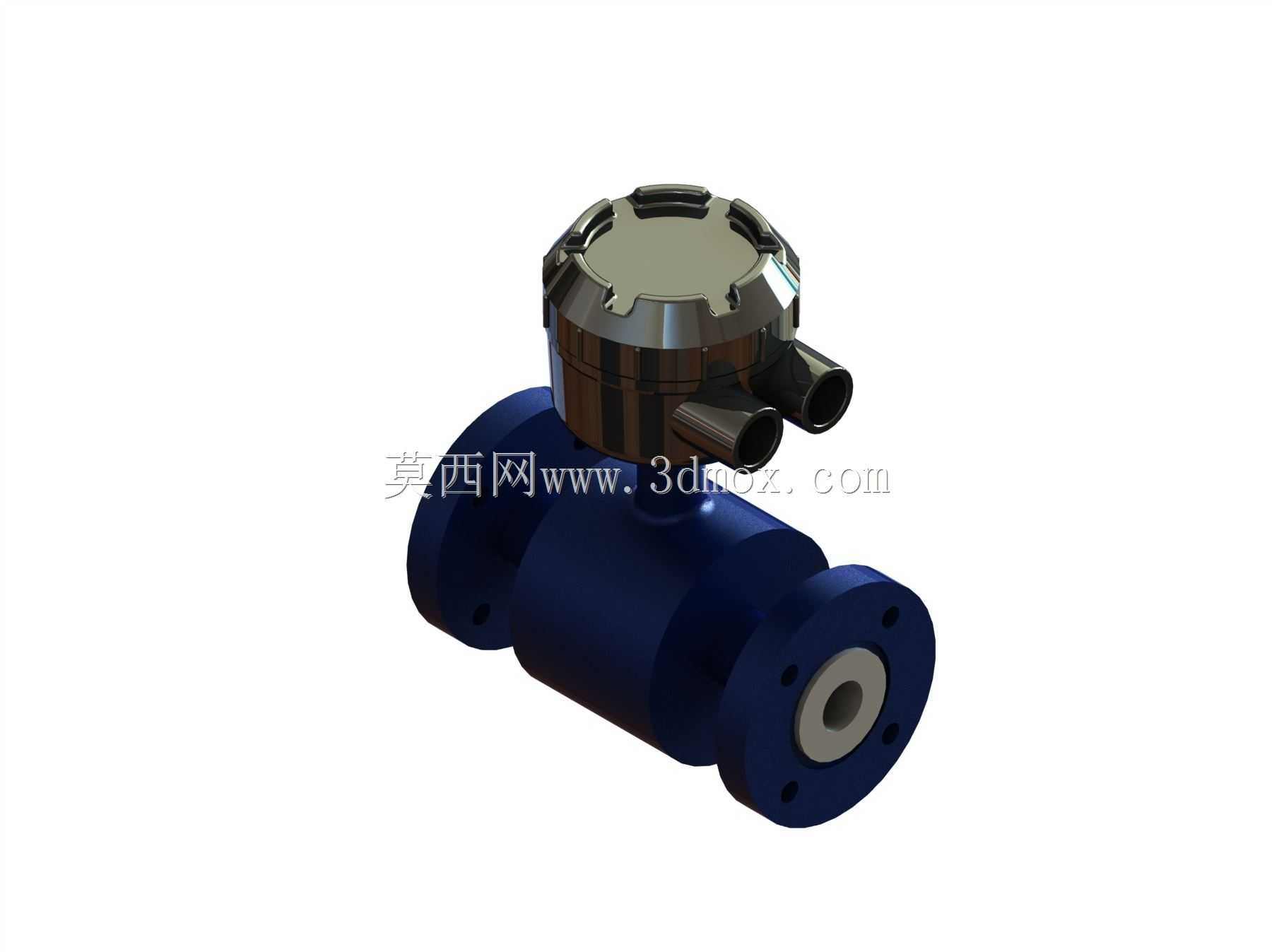

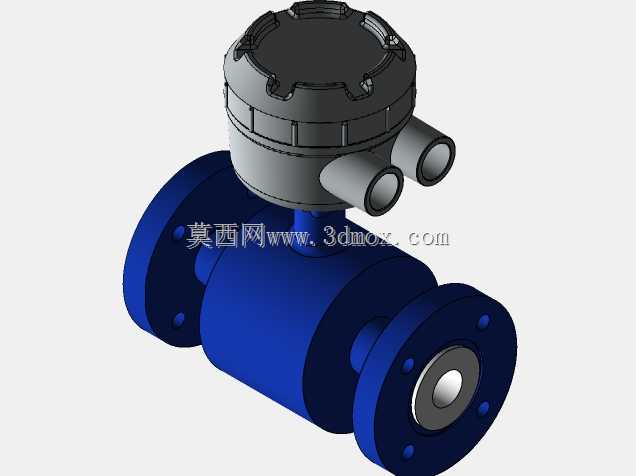

　　在化工流体输送、市政供水管网、热力换热系统以及工业制程物料管控的现场，这类法兰连接的智能流量计是管路系统里的核心计量节点，不同于传统插入式流量检测装置，该款设备采用全通径法兰式阀体结构，在安装时可直接与同公称通径的工艺管道通过法兰螺栓组对接，密封面采用凸面法兰设计，适配常规耐油石棉橡胶垫或金属缠绕垫片，能在中低压流体输送工况下保持长期密封可靠性，避免管路跑冒滴漏问题。从结构设计逻辑来看，设备主体分为下部流体测量管段与上部信号变送表头两个独立舱段，两个舱段之间采用密封隔层结构分隔，下部管段直接接触被测流体，内部集成流量检测元件，可对管道内满管流动的液体介质进行实时流量数据采集，上部表头舱内置信号处理模块与接线端口，

　　侧面预留的两个电气接口可分别接入供电线缆与信号传输线缆，支持现场总线通讯方式将流量数据上传至厂区DCS控制系统，也可通过表头自带的显示模块就地读取瞬时流量、累计流量等运行参数。在实际选型应用中，这类流量计的安装边界需要重点考量，除了法兰对接的螺栓孔分布圆直径、法兰密封面外径要与现场管道匹配之外，表头上方需要预留不小于200mm的操作空间，方便后期运维人员进行表头参数调试、接线检修以及模块更换作业，设备安装时要保证测量管段与管道同心，避免因偏心安装造成流体流态紊乱影响测量精度，同时要满足前后直管段要求，通常上游侧保留不少于5倍公称通径的直管段长度，下游侧保留不少于3倍公称通径的直管段，避开弯头、变径、阀门等易造成流场畸变的管路部件。

　　从结构细节设计上，下部测量阀体采用整体锻造后机加工成型，流道内壁做光滑过渡处理，无突出的节流部件，压损远小于传统节流式流量计，适合对管路压力损失有严格要求的循环水系统、轻质油料输送系统使用，法兰端面上的螺栓孔采用等均布设计，适配国标法兰的安装尺寸，无需额外制作过渡连接件即可完成现场装配。上部变送表头采用圆形防爆外壳结构，外壳上的端盖设置防滑拧动结构，无需专用工具即可完成开盖操作，同时外壳防护等级满足户外安装要求，可在露天厂区、潮湿井下等环境中长期运行，表头与下部阀体的连接采用多螺栓紧固结构，配合密封胶圈实现IP67级别的防护效果，避免现场淋水、粉尘侵入内部电路模块造成设备故障。在不同工况适配性上，该结构可通过更换下部管段的内衬材质，

　　适配腐蚀性流体、含固体颗粒的浆体等特殊介质的测量需求，内衬与阀体之间采用压装密封结构，避免介质渗透到阀体与内衬的间隙中造成长期腐蚀，信号变送模块与下部检测元件之间采用隔离式信号传输，可有效屏蔽工业现场的电磁干扰，保证流量数据采集的稳定性，即使在变频器、大功率电机周边的强电磁环境下，也能保持测量数据不出现跳变、漂移问题。在设备运维层面，这种分体舱段的设计可实现不停机更换变送模块，当上部信号处理单元出现故障时，只需关闭表头与检测元件之间的密封隔断阀，即可拆下故障表头进行更换，无需排空管路内的介质、切断生产流程，大幅降低现场运维的停机时间与作业成本，阀体下部预留的排污螺塞可在定期维护时打开，排出管段内沉积的杂质，避免杂质堆积影响检测元件的测量精度。
