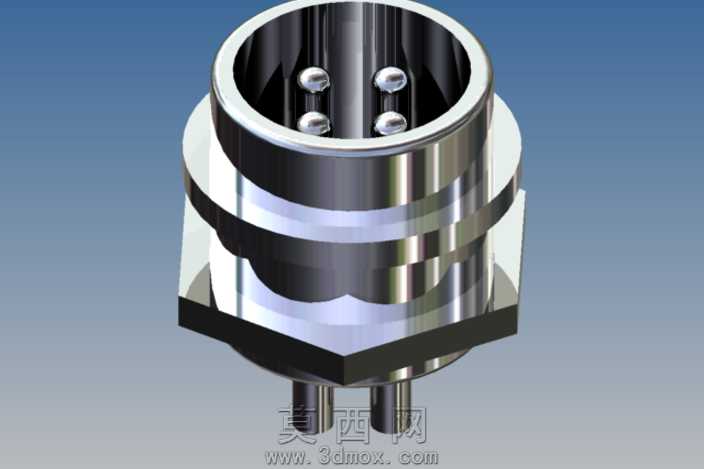

四芯蒂波音频面板对接连接器结构模型

本模型为四芯音频面板对接连接器，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循接插件行业尺寸规范，从公端插针基座到面板安装法兰的每一处结构都经过尺寸校核，确保各部件装配公差符合电子接插件的通用配合标准。模型整体采用金属材质渲染，外壳部分赋予抛光镀铬金属材质，通过调整材质的反射率、粗糙度与环境贴图参数，还原出镀铬件高光亮面、边缘反射清晰的真实质感，插针部分采用镀镍金属材质，与外壳材质形成细微的色泽区分，突出内部导电结构的层次感，安装六角部位做了细微的磨砂质感处理，模拟实际加工过程中铣削成型的表面纹理，避免整体材质过于光亮带来的失真感。结构设计上，模型还原了该类连接器的典型构造：前端为圆形插合腔体，内部均匀排布四根圆柱形导电插针，插针根部做了圆弧过渡处理，避免应力集中导致的结构断裂；腔体外侧设置多层环形凸台，既作为插合时的定位限位结构，也可用于安装密封胶圈实现面板安装后的防水防尘效果；中部设置外螺纹结构，配合锁紧螺母可实现连接器在面板开孔处的快速固定；下部为六角安装基座，方便使用扳手完成拧紧操作，基座下方伸出两根定位柱，用于连接器在面板内侧的对位防转，避免安装过程中连接器随螺母转动导致内部接线扭曲；插针尾部延伸出焊接引脚，可直接与音频线缆的线芯完成焊接固定。建模过程中采用多实体建模方式分别构建外壳、插针、安装基座等独立部件，再通过装配约束完成整体组装，所有圆角、倒角特征都按照实际机加工工艺要求添加，没有出现尖锐直角、零厚度几何体等建模错误，渲染阶段采用三点布光方式，主光源从斜上方打亮连接器主体轮廓，辅光源补全暗部细节，背光源勾勒金属边缘的高光轮廓，最终呈现出金属接插件的精致质感，完整还原了四芯音频连接器的结构特征与外观细节，可用于音频设备面板接口的结构展示、装配模拟以及相关配件的设计参考。
