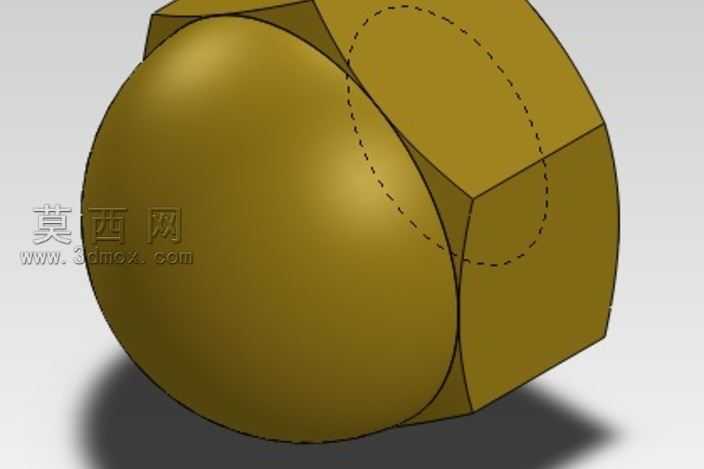

黄铜M10橡子螺母三维参数化设计作品

本作品为M10规格黄铜材质橡子螺母的三维参数化设计模型，建模过程依托三维设计软件完成，整体建模逻辑遵循机械紧固件的标准设计规范，同时兼顾参数可编辑的灵活设计需求。建模初始阶段先完成基准坐标系与基准面的搭建，首先绘制六角头部的截面草图，通过拉伸特征生成六角主体结构，再绘制端部球面的旋转截面轮廓，通过旋转凸台特征生成橡子螺母标志性的圆弧端盖结构，二者通过合并特征完成主体布尔运算，保证整体结构的连续性与完整性。内螺纹部分采用符合公制螺纹标准的螺旋线扫描切除方式完成建模，螺纹牙型严格遵循M10粗牙螺纹的标准尺寸参数，确保螺纹配合的通用性与互换性。材质配置阶段选用黄铜材质参数，针对黄铜的金属质感调整材质球的漫反射、高光反射与粗糙度参数，还原黄铜材质温润的金属光泽与略带磨砂的表面质感，渲染阶段采用柔和的环境光搭配主辅双光源布局，主光源从侧上方投射形成自然的明暗过渡，突出六角棱边的结构转折与球面的曲面弧度，辅光源从侧下方补光消除暗部死黑，让模型整体结构细节清晰呈现。模型设计过程中特意保留了Sketch草图维度的参数化编辑能力，所有关键尺寸包括六角对边宽度、球面半径、螺纹公称直径、螺距、整体高度等均设置为可驱动的参数变量，使用者无需重新绘制特征，仅需修改对应参数值即可快速生成不同尺寸规格的橡子螺母模型，大幅提升同系列零件的设计效率。结构设计上充分考虑橡子螺母的实际使用功能，端部球面结构可以有效遮盖外露的螺栓端部，避免尖锐螺纹端刮擦接触物体，同时起到一定的防松与装饰作用，六角头部的尺寸符合标准扳手的夹持要求，保证实际装配过程中的操作便利性。整体模型特征树逻辑清晰，无冗余特征与错误几何，所有倒角、圆角细节均按照实际加工工艺要求添加，避免应力集中问题，既可以作为机械设计教学的演示案例，也可以导入装配体中完成整机的紧固件布局设计，适配各类机械产品的装配设计需求。
