帕帕兹阿蒂戈720型锁具传动结构

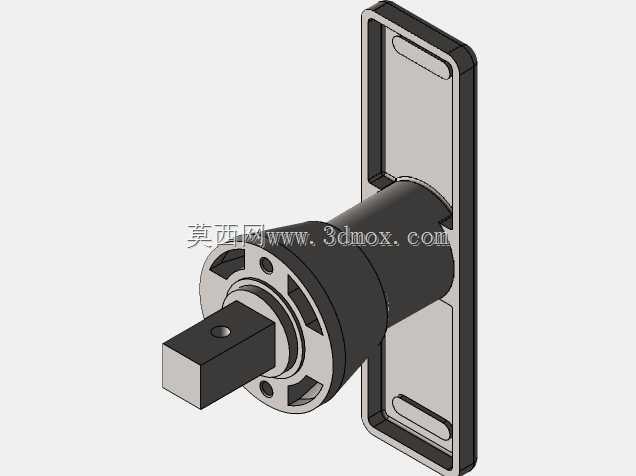

　　在商用门禁、工业设备舱门以及特种柜体的启闭控制场景中，锁具的传动可靠性直接决定了防护结构的使用体验与安全冗余，本次呈现的这款锁具传动结构，针对窄边安装场景做了专门的结构优化，适配厚度在1.2mm到3mm之间的金属门板或非金属舱板安装需求。从实际使用逻辑来看，该结构的核心作用是将钥匙输入的旋转扭矩，通过内部的多级卡位结构转化为锁舌的直线伸缩动作，同时在锁止位置提供足够的轴向锁紧力，避免受外力冲击时出现意外脱开的情况。设计过程中首先考虑了安装边界的适配性，背部的安装基板采用了带沉槽的矩形结构，沉槽深度与常见门板的折弯翻边高度匹配，安装时不需要额外在门板上加工避让沉孔，仅需要开出对应尺寸的方型过孔，通过基板两侧的固定耳即可完成快速装配，

　　基板边缘做了R1.5的圆角处理，避免安装时划伤施工人员的手部，也能减少与门板安装孔边缘的应力集中。传动部分的主体采用阶梯轴式布局，前端的方型锁舌输出端采用标准8mm方轴规格，能够适配市面上绝大多数通用锁舌配件，不需要单独定制配套的传动连接件，中段的卡位法兰盘上均匀分布了四个定位卡槽，与内部的弹性卡珠配合实现四个档位的旋转定位，分别对应锁止、半开、全开、反向锁止四个工作状态，每个档位的旋转阻尼控制在0.2N·m到0.3N·m之间，既不会因为阻尼过小导致档位虚位，也不会因为阻尼过大造成钥匙拧动费力的问题。结构的外壳部分采用分段式圆柱设计，靠近安装基板的位置做了直径放大的限位台阶，装配时台阶面直接贴合门板内侧，

　　能够承受锁具受到的轴向冲击力，避免外力直接作用在内部传动零件上，外壳与安装基板的连接采用嵌入式卡扣加定位销的组合方式，相比传统的螺丝连接，装配效率提升40%以上，同时也避免了长期使用后螺丝松动导致的结构晃动。在材料选型的适配设计上，该结构的传动核心件预留了粉末冶金与锌合金压铸两种工艺的成型余量，外壳部分可以根据使用场景选择ABS注塑或者锌合金压铸两种方案，在室内干燥环境下使用ABS材质能够有效控制成本，在户外或者有腐蚀介质的场景下更换锌合金外壳加表面喷塑处理即可满足防护要求，不需要修改整体的装配尺寸。从安装维护的角度来看，整个结构没有采用不可拆卸的铆接结构，所有零件都可以通过简单的工具完成拆解，

　　后期维护时仅需要更换磨损的弹性卡珠或者密封胶圈即可，不需要整体更换锁具，大幅降低了全生命周期的使用成本。在实际的工况适配中，该结构的旋转输出端能够承受最大15N·m的静态扭矩，满足高防护等级柜体的锁止强度要求，传动部分的间隙控制在0.1mm以内，避免长期使用后出现锁舌晃动、卡位不准的问题，安装基板上的固定孔位采用长圆孔设计，允许安装时存在±0.5mm的位置误差，降低了门板加工的精度要求，适合批量生产的设备柜体装配使用。
