汽车四缸发动机进气歧管总成结构设计

　　这套进气歧管总成的结构设计，首先要匹配直列四缸自然吸气机型的进气谐振需求，在乘用车动力舱的紧凑安装边界里，平衡各缸进气均匀性、管路布局干涉风险与后期维护便利性。从实际装车场景来看，这类歧管大多适配1.6L-2.4L排量的民用乘用车动力单元，安装位置位于缸盖进气侧，上部预留空气滤清器出口的对接法兰，下部通过密封胶圈与缸盖进气道一一对应，周边要规避节气门拉线、冷却水管、线束接插件的安装空间，同时还要为喷油器预留插拔操作的手部作业余量，避免后期维保拆件时需要连带拆卸周边附属部件。

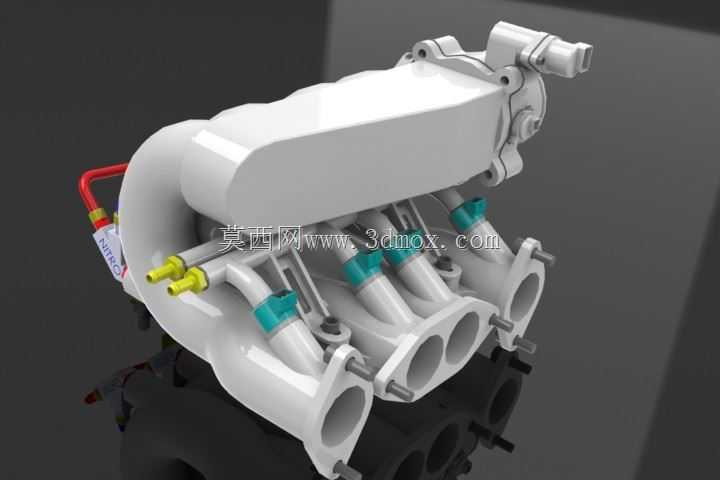

　　设计阶段首先要确定稳压腔的容积参数，稳压腔作为各缸进气的缓冲腔体，容积过小会导致高转速工况下进气脉冲干涉明显，各缸充气效率差超过5%就会引发怠速抖动、动力输出不平顺的问题；容积过大则会拖低节气门响应速度，低速工况下进气填充速度慢，扭矩输出滞后。这套模型的稳压腔采用弧形过渡的腔体结构，四个进气支路采用不等长渐变曲率设计，不是简单的等距直连结构，而是通过管路长度的细微差抵消各缸进气门开启时序带来的脉冲干扰，让1500rpm-4500rpm的常用工况区间内，各缸充气效率差控制在2%以内，满足民用车型日常通勤的动力平顺性需求。

　　从安装边界来看，歧管主体采用增强尼龙材质注塑成型，相比传统铝合金歧管重量降低40%左右，内壁光滑度更高，进气阻力更小，同时注塑工艺可以做出更复杂的内腔曲面，不需要额外做内壁打磨处理。模型上预留的节气门安装位采用圆形法兰结构，法兰面加工有密封槽，适配直径60mm的电子节气门体，法兰周边三个螺栓孔的位置度公差控制在0.1mm以内，避免节气门安装后出现密封面压合不均导致的漏气问题。歧管与缸盖连接的四个安装支脚，每个支脚都嵌装金属衬套，避免螺栓拧紧时塑料材质出现蠕变松动，支脚的布局对应缸盖上的铸造凸台，拧紧力矩按照10N·m的标准设计，防止力矩过大导致歧管法兰变形。

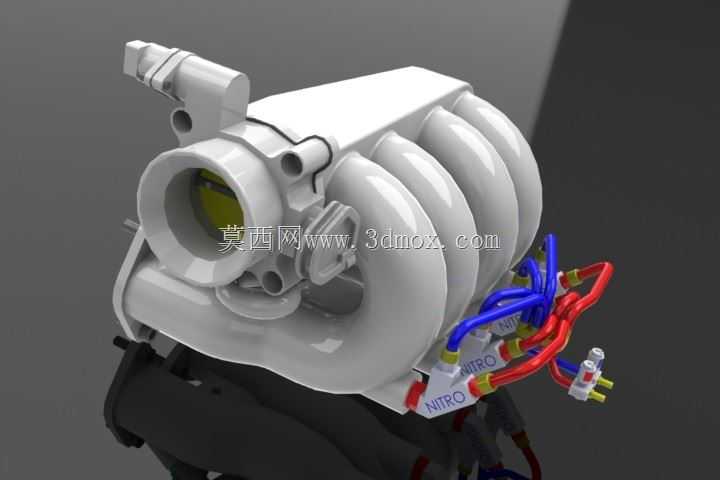

　　附属管路的布局是这类歧管设计的细节重点，模型上集成的燃油管路、真空管路采用红蓝分色标识，红色为燃油供给管路，蓝色为真空取气管路，管路沿着歧管外侧的卡扣位排布，每间隔80mm设置一个集成式管卡，不需要额外加装固定支架，减少总装零件数量。真空管路分别连接燃油压力调节器、碳罐电磁阀、刹车真空助力泵的取气口，每个取气口的位置都设置在稳压腔的低压稳定区域，避免取气压力受单缸进气脉冲影响，导致附属部件工作异常。燃油管路的接口采用快插式结构，对接时只需要将油管插入接口听到卡扣锁止声即可完成密封，拆卸时按压卡扣环就能拔出，比传统螺纹连接的装配效率提升60%，同时密封可靠性更高，不会出现螺纹松动导致的燃油渗漏风险。

　　设计过程中还要考虑热变形的补偿问题，尼龙材质在发动机舱工作温度区间（-40℃到120℃）的热膨胀系数比铝合金大3倍左右，所以歧管的安装支脚都设计有一定的浮动余量，支脚的螺栓孔采用长圆孔结构，允许歧管在温度变化时产生微量位移，避免热胀冷缩产生的内应力导致歧管开裂或者密封面失效。另外歧管下部预留了进气温度压力传感器的安装孔，孔位位于稳压腔中部，传感器探头伸入腔体内部3mm，既可以准确测量进气的温度与压力参数，又不会因为伸入过长干扰进气气流，传感器的接插件朝向车身外侧，方便后期检修时插拔线束。

　　从流体仿真的角度验证，这套歧管的各支路内壁过渡圆角都做了R5以上的圆弧处理，没有直角突变结构，进气气流在管路内的流动损失控制在8%以内，在节气门全开的工况下，四个气缸的进气流量差不超过1.8%，可以保证空燃比控制精度，让三元催化器的转化效率保持在最优区间，满足国六阶段的排放要求。另外歧管的上部还预留了机油透气壶的安装位，用户后期加装曲轴箱通风透气装置时，不需要在歧管上额外打孔，直接对接预留接口即可，避免自行打孔导致的密封失效问题。
