公制规格立式绑扎作业设备结构设计

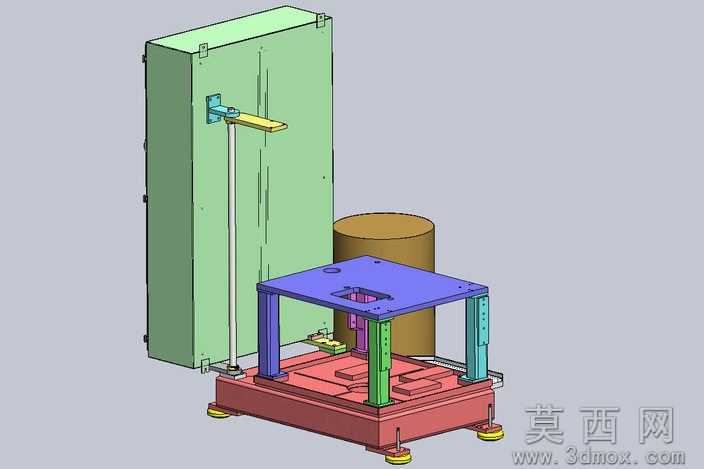

本作品为立式布局的绑扎作业设备三维建模成果，建模过程中严格遵循公制尺寸规范，对设备各组成部件进行了1:1等比例的参数化构建，完整还原了设备的整体装配逻辑与细节特征。模型构建阶段，首先完成底部承载基座的建模，基座采用厚重的箱型焊接结构设计，底部配置四个可调节高度的支撑脚轮，兼顾设备的移动便利性与作业时的放置稳定性，基座上表面预留了多组定位安装槽位，用于上层框架组件的精准定位装配。基座上方为四柱式支撑框架结构，四根垂直立柱采用标准化型材截面设计，分别固定于基座四角位置，顶部承托方形作业平台，平台表面开设了工件定位孔、走线槽与执行机构安装位，为绑扎作业的执行部件提供稳定的安装基准。设备侧方配置立式电气柜体，柜体采用薄钢板折弯成型的封闭结构，表面做涂装质感处理，柜体通过悬臂支架与作业平台侧方连接，悬臂可实现一定角度的转动调节，方便操作人员调整操作面板的朝向与位置，柜体旁预留了圆柱形料卷安装位，用于放置绑扎所用的带料卷，料卷位设置了阻尼转轴结构，可保证带料输送过程中的张力稳定。建模过程中对各部件的连接关系做了精准还原，包括螺栓连接的孔位对应、导轨滑块的配合间隙、转动副的活动范围等细节，材质渲染阶段针对不同部件做了差异化的材质赋予：基座部分采用哑光金属红的涂装质感，支撑立柱根据功能分区分别做蓝、绿、青等不同的阳极氧化金属质感区分，电气柜体采用淡绿色哑光机柜涂装质感，料卷采用棕褐色金属质感，操作悬臂采用黄色警示涂装，各部件材质区分清晰，可直观辨识不同功能模块的分布。设计思路上，该设备采用立式分层布局，将电气控制、料卷供料、作业执行、承载基座四个功能模块沿垂直方向排布，最大程度压缩设备的占地面积，同时预留了足够的作业操作空间，各模块之间采用快拆式连接结构，方便后期的设备维护与部件更换，框架式的支撑结构在保证整体结构刚性的前提下，有效降低了设备的整体自重，底部的可调脚轮可适配不同平整度的车间地面，保证设备作业时的水平度，避免因地面不平导致的绑扎精度偏差。模型完整呈现了设备的装配层级关系，所有部件均为可编辑的参数化模型，可根据实际的绑扎工件尺寸、作业节拍需求对各部分结构进行尺寸调整与功能拓展，适配不同场景下的绑扎作业需求。
