电极弯曲加工工装夹具三维结构设计

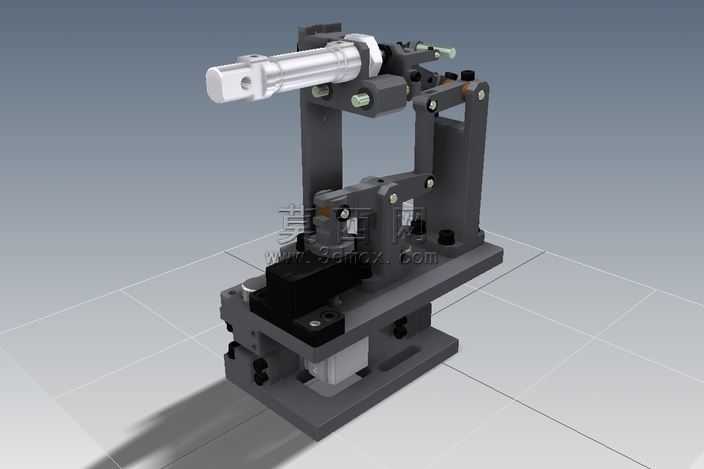

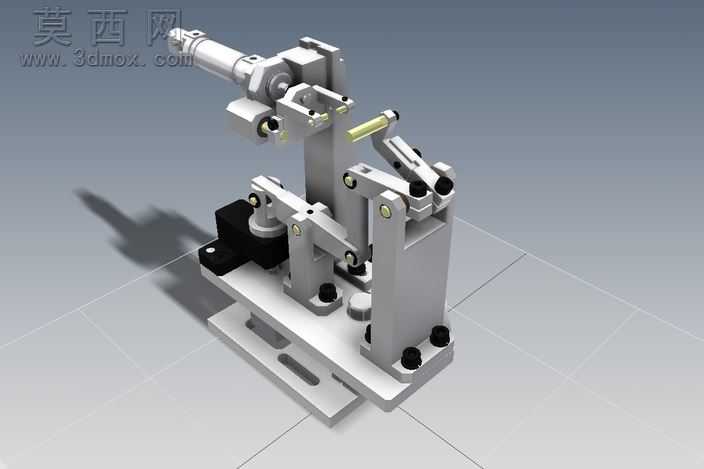

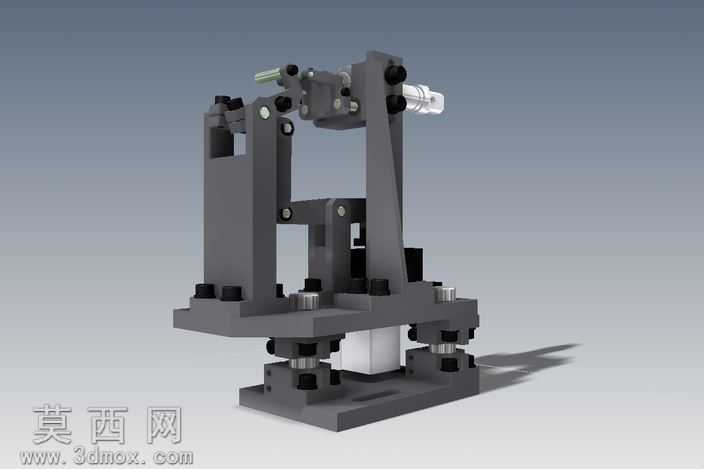

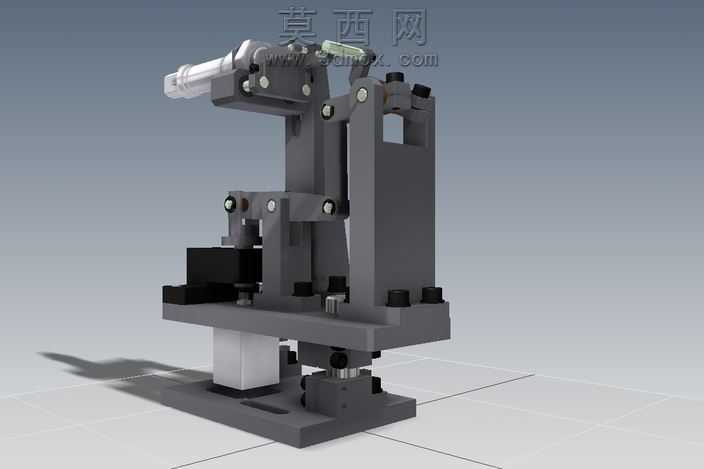

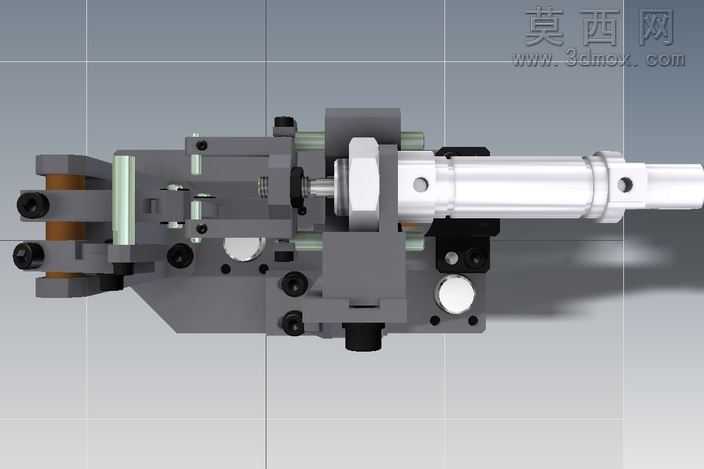

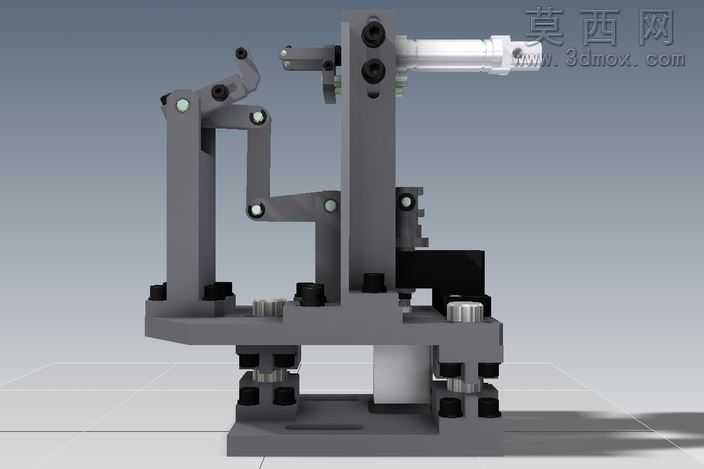

本作品为电极弯曲加工专用工装的三维建模设计成果，建模阶段严格遵循机械加工工装的设计规范，以电极弯曲工序的实际加工需求为核心逻辑展开结构搭建。建模过程中对每一个零部件的尺寸公差、装配关系进行了精准还原，从底部的安装基座开始，逐一完成支撑立柱、多级联动夹紧臂、定位销轴、调节旋钮、执行压头以及驱动组件的建模，所有零件的孔位、配合面、安装槽均按照实际加工的装配要求进行参数化绘制，确保各部件之间的运动干涉检查完全通过，不存在结构冲突问题。材质渲染阶段针对不同零部件的功能属性匹配了对应的材质表现：基座、支撑结构、夹紧臂等承力结构件采用哑光银灰色金属材质，还原硬质合金结构钢的表面质感，表面做了细腻的磨砂纹理处理，体现机械加工件的真实加工表面效果；底部的驱动模块外壳采用黑色哑光工程塑料材质，调节旋钮、铰接销轴等活动部件做了轻微的金属光泽处理，区分不同功能部件的材质差异；渲染时采用柔和的工业产品展示布光，主光源从侧上方投射，形成自然的结构阴影，清晰凸显工装各层级的结构层次与装配关系，同时添加了柔和的环境反射效果，让金属材质的质感表现更加真实自然。结构设计上采用了多级连杆联动的夹紧方案，通过多组铰接的连杆臂实现力的传导与放大，仅需操作端部的驱动部件即可完成对电极工件的多点同步定位夹紧，保证电极在弯曲加工过程中不会发生位移偏移；工装的基座上设计了标准化的安装槽与固定孔位，可直接适配常规的机加工工作台安装需求，各夹紧点位的位置可通过调节旋钮进行微调，能够适配一定尺寸范围内不同规格电极的弯曲装夹需求，整体结构紧凑，装夹操作便捷，受力分布均匀，能够有效保证电极弯曲加工的精度与装夹稳定性，避免加工过程中工件变形或走位的问题。
