手动小型铜管弯管工装夹具结构

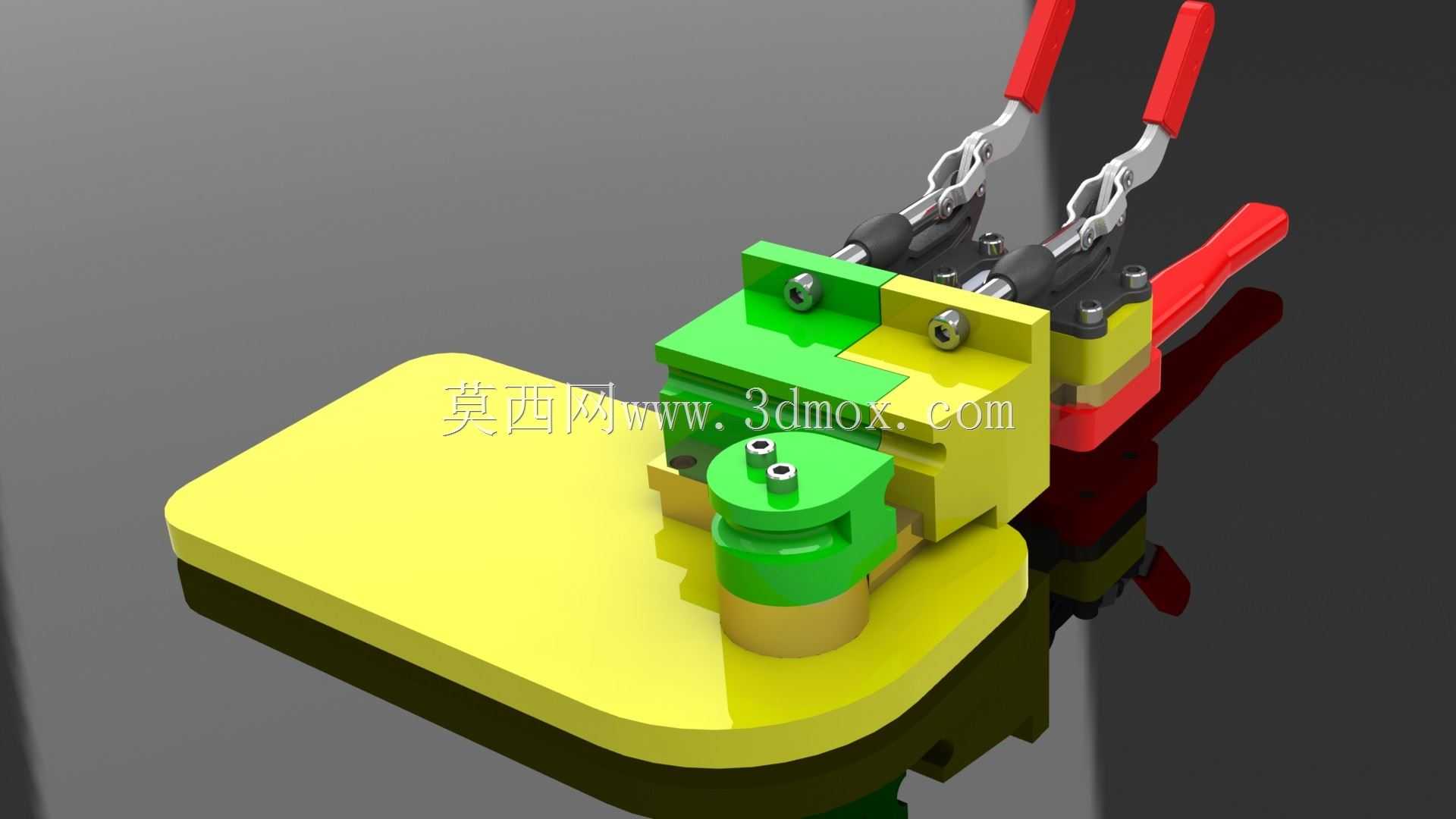

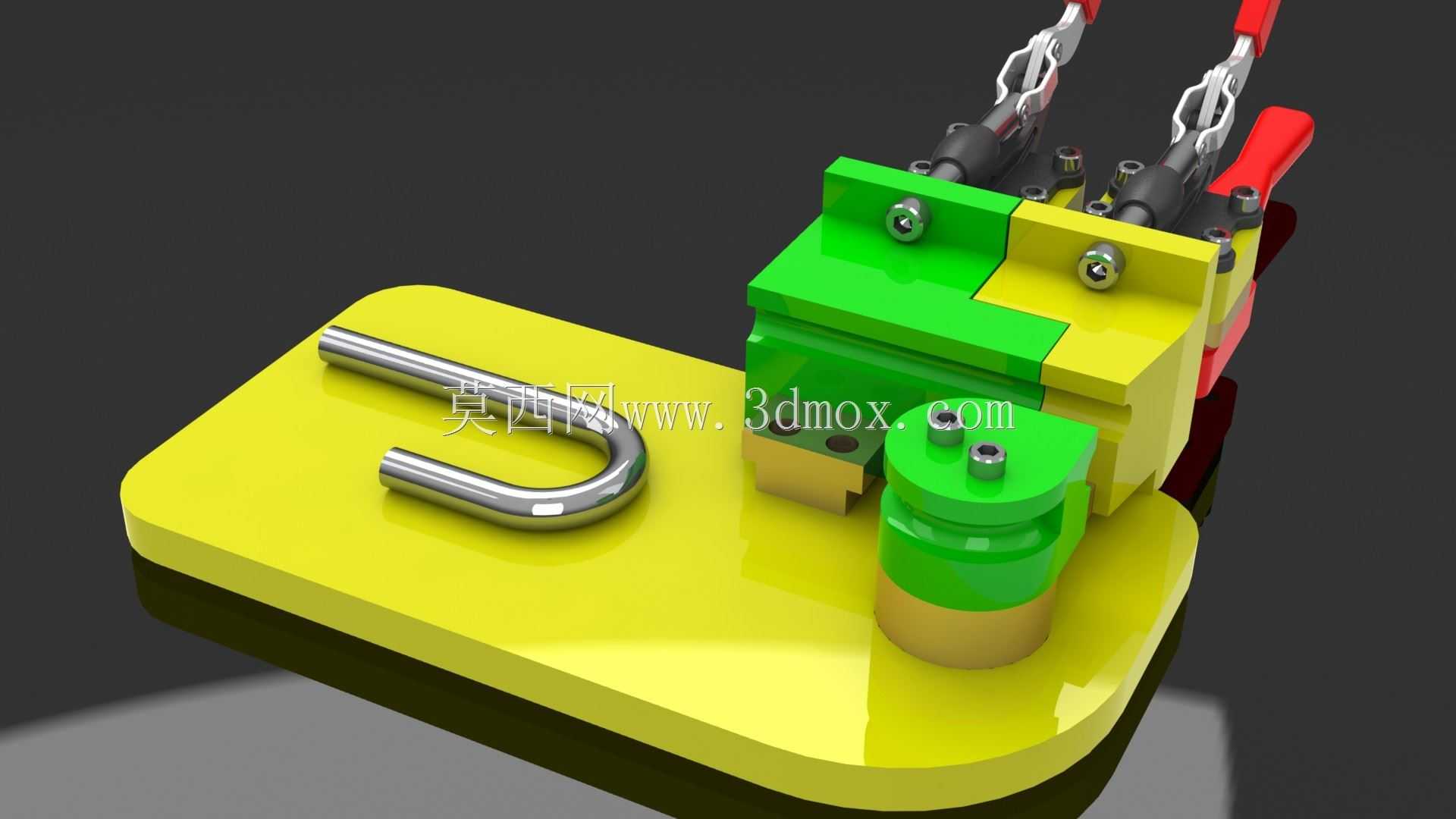

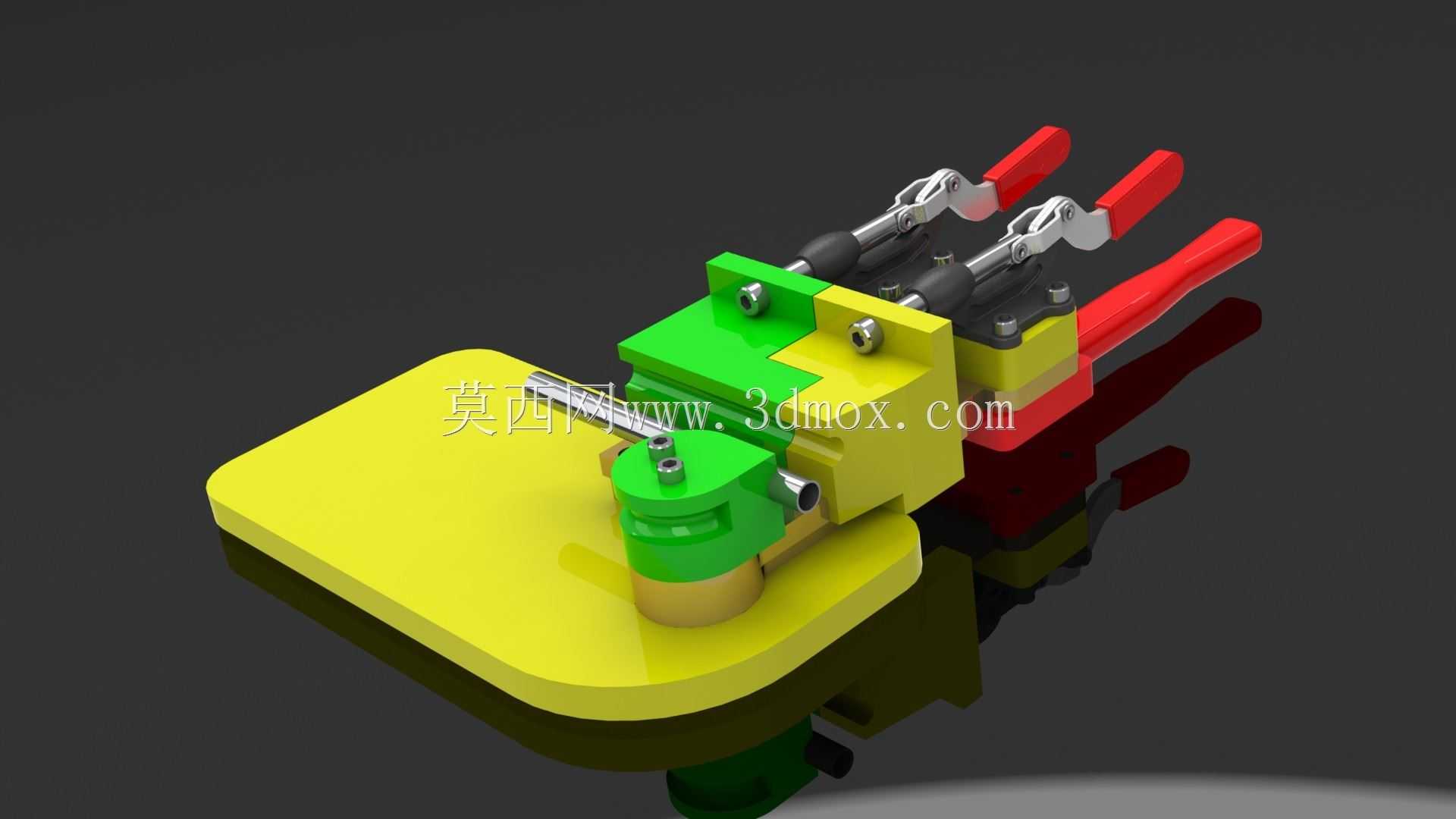

　　在制冷管路、小型液压油路、电气布线穿管这类小批量管材加工场景里，经常会遇到小直径薄壁铜管、铝管的定角度弯曲需求，这类加工如果上大型数控弯管机，不仅换型调试成本高，对于单批次几十件甚至几件的加工任务来说，设备占用成本完全不划算，而纯手工弯管又很容易出现管材瘪塌、弯曲半径不一致、角度偏差超差的问题，这款手动弯管工装就是针对这类场景设计的简易加工治具。从结构布局来看，整套工装以一块矩形平板作为安装基座，基座底部可以通过螺栓或者压板固定在钳工台、工作台面上，安装边界不需要太大的操作空间，基座长度方向预留的操作空间刚好能容纳单根长度1米以内的管材进给，宽度方向仅需要留出手动夹钳的操作行程即可，不需要额外的动力气源、电源接入，

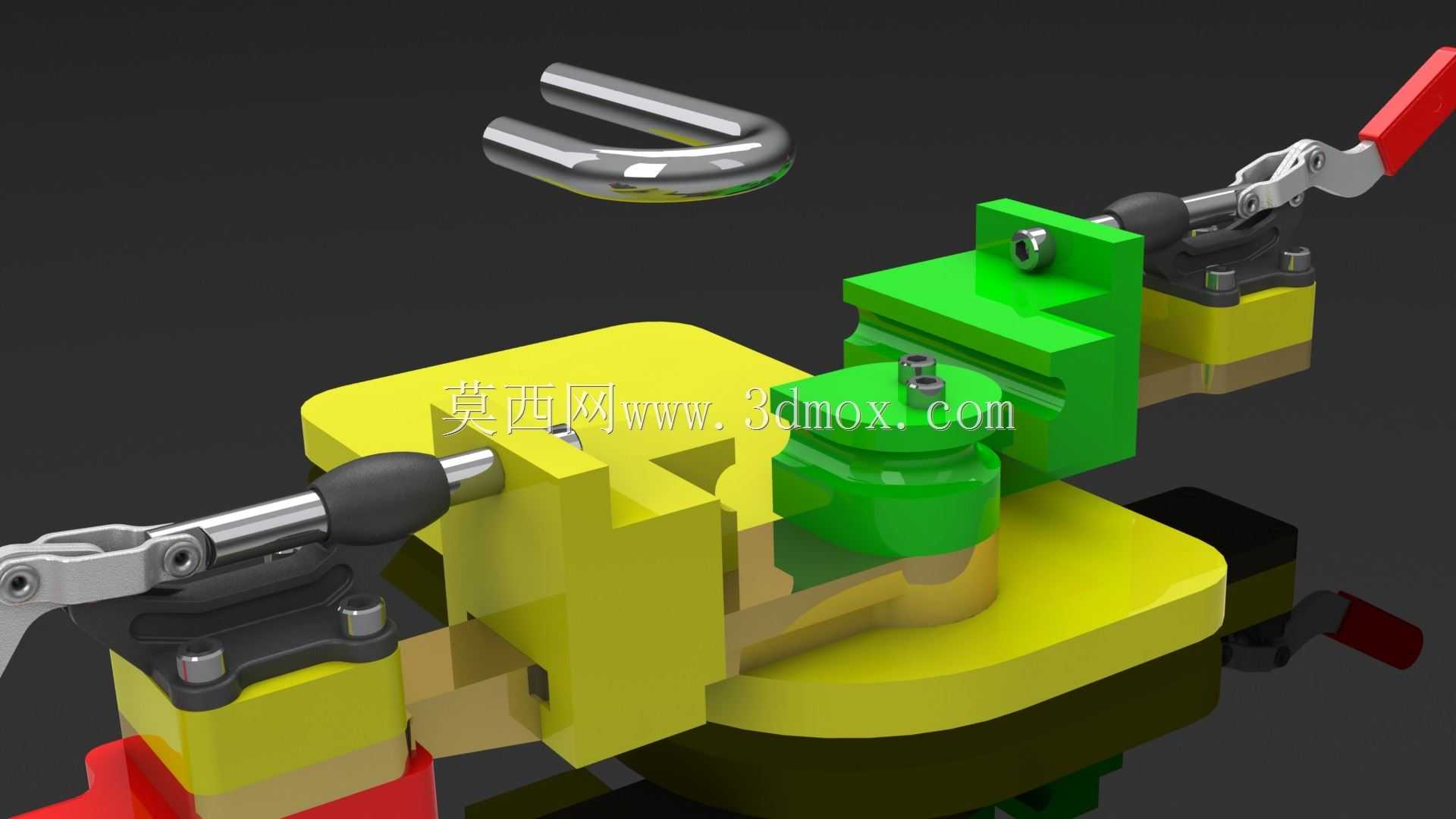

　　完全靠手动操作就能完成加工，非常适合维修车间、小批量试制工位、现场管路改装这类没有大型设备配套的场景。工装的核心功能单元分为定位夹紧模块和弯曲成型模块两部分，定位夹紧模块采用了三台垂直式快速夹钳，其中两台夹钳配合带圆弧槽的定位压块，在弯曲作业前将待加工管材的直线段牢牢压紧在基座上的定位槽内，避免弯曲过程中管材出现轴向窜动，第三台夹钳配合侧向挡块，用来限制管材弯曲起始点的轴向位置，保证每一次弯曲的起始点位置一致，批量加工时不需要反复划线定位。弯曲成型模块包含一个固定在基座上的定模轮和一个随动压块，定模轮的外圆加工有和待加工管材外径匹配的圆弧凹槽，凹槽的圆弧半径就是管材的弯曲内半径，设计时根据常用的小直径铜管规格，

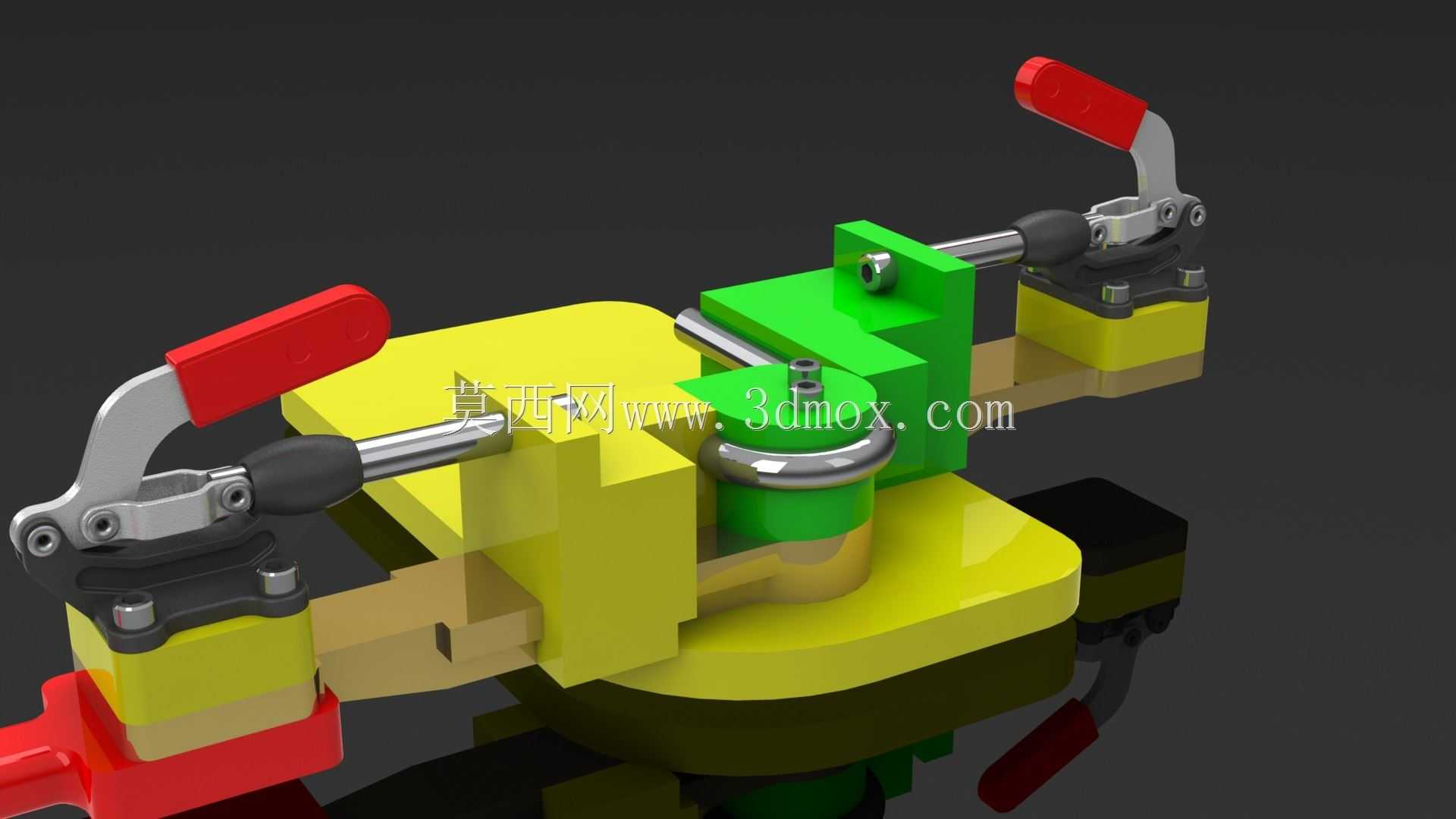

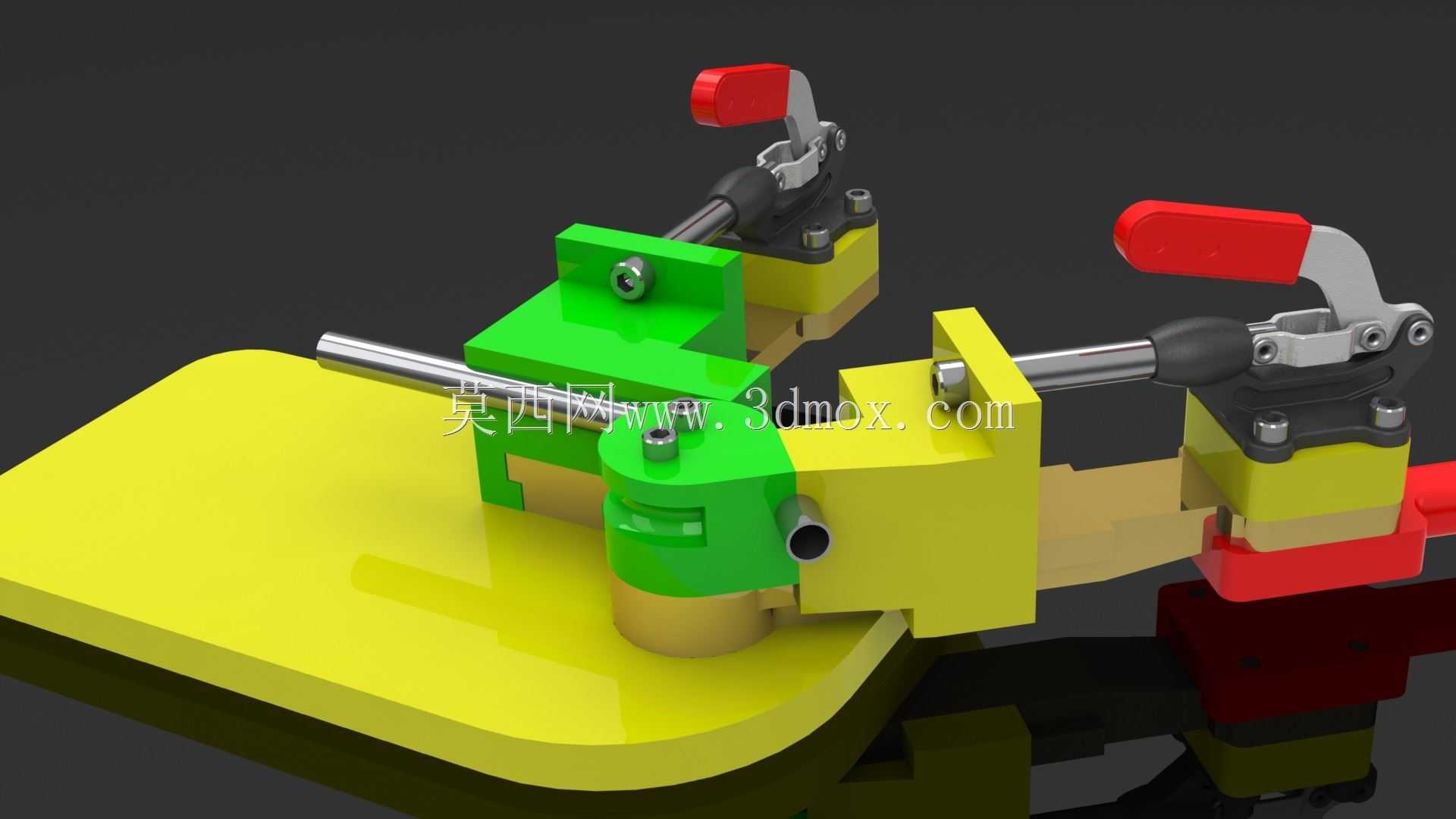

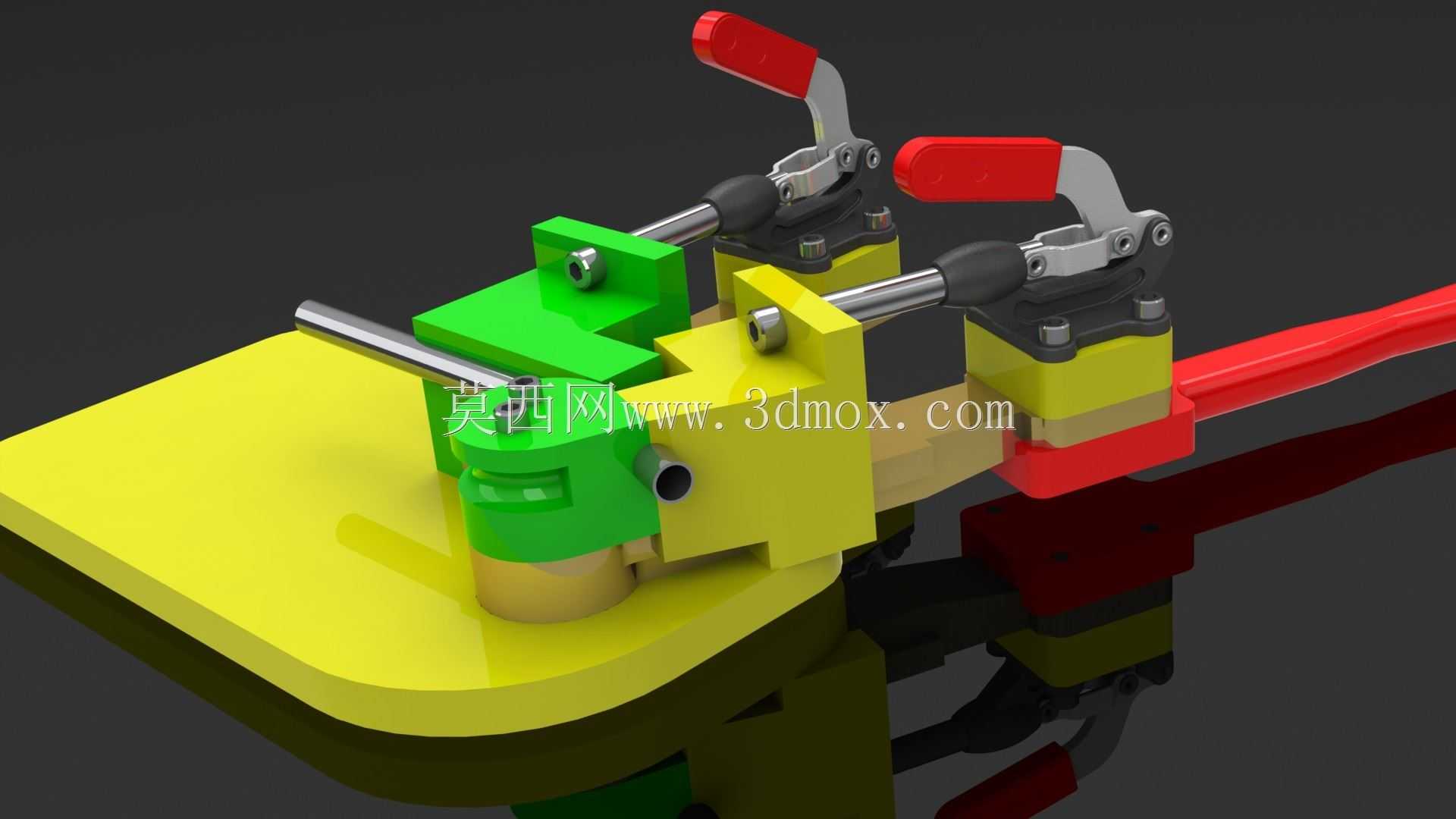

　　定模轮可以做成快换结构，更换不同半径的定模轮就能适配不同弯曲半径的加工需求，随动压块同样带有和管材匹配的圆弧槽，弯曲作业时，操作人员扳动带红色手柄的弯曲操作杆，随动压块会绕定模轮的中心转动，带动管材沿着定模轮的圆弧槽逐步弯曲，直到操作杆碰到预先调整好的角度挡块，就能得到预设角度的弯管。设计这套工装的时候，首先要考虑的是薄壁管材弯曲时的防瘪问题，所以定模轮和压块上的圆弧槽深度要略大于管材半径，槽的表面粗糙度要控制在Ra1.6以下，避免刮伤铜管表面，同时圆弧槽的直径要比管材外径大0.1到0.2毫米，既不能太松导致管材弯曲时出现椭圆，也不能太紧导致管材进给时被刮伤。快速夹钳的选型要保证夹紧力足够，同时操作行程要能满足管材取放的空间需求，

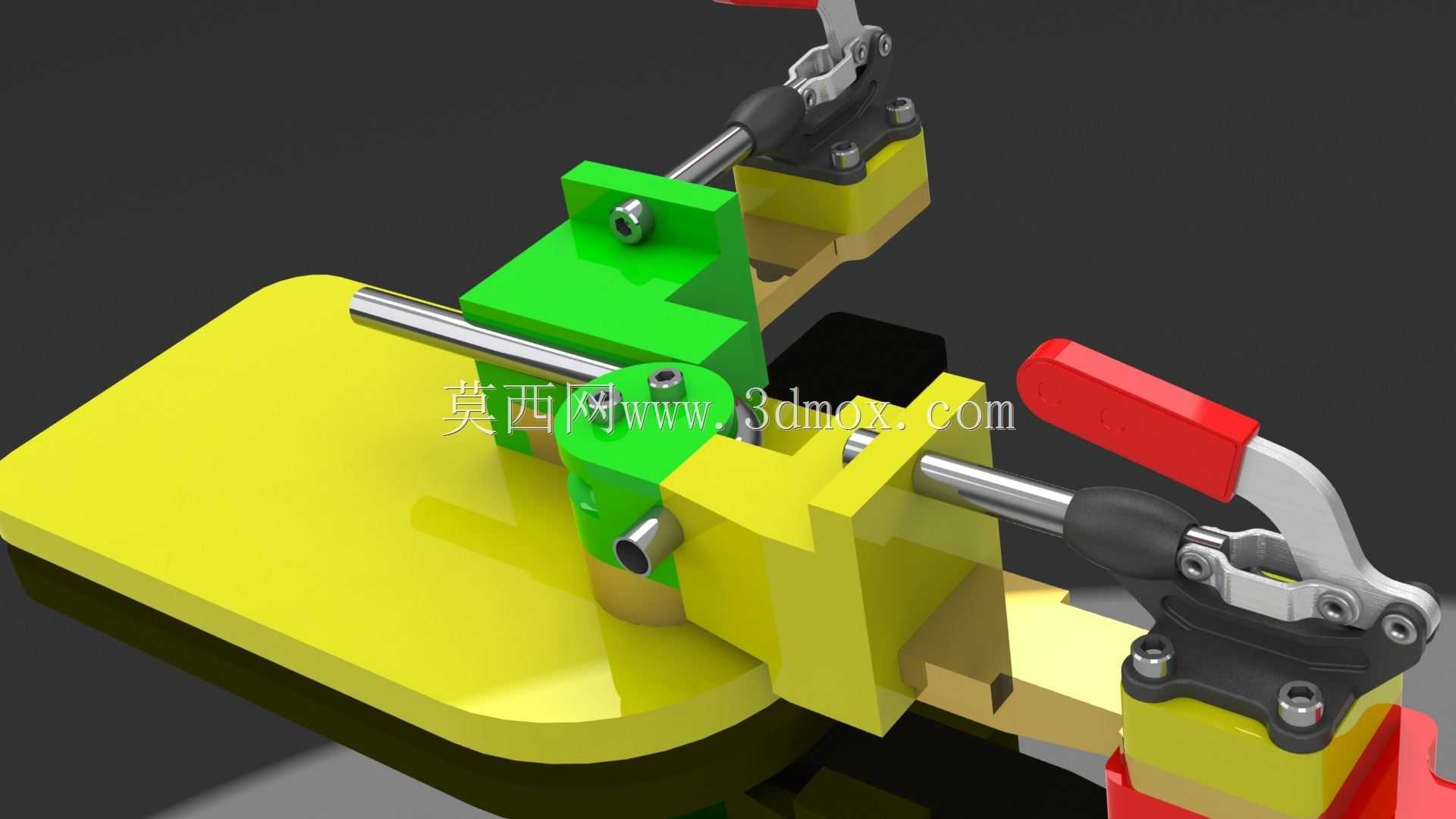

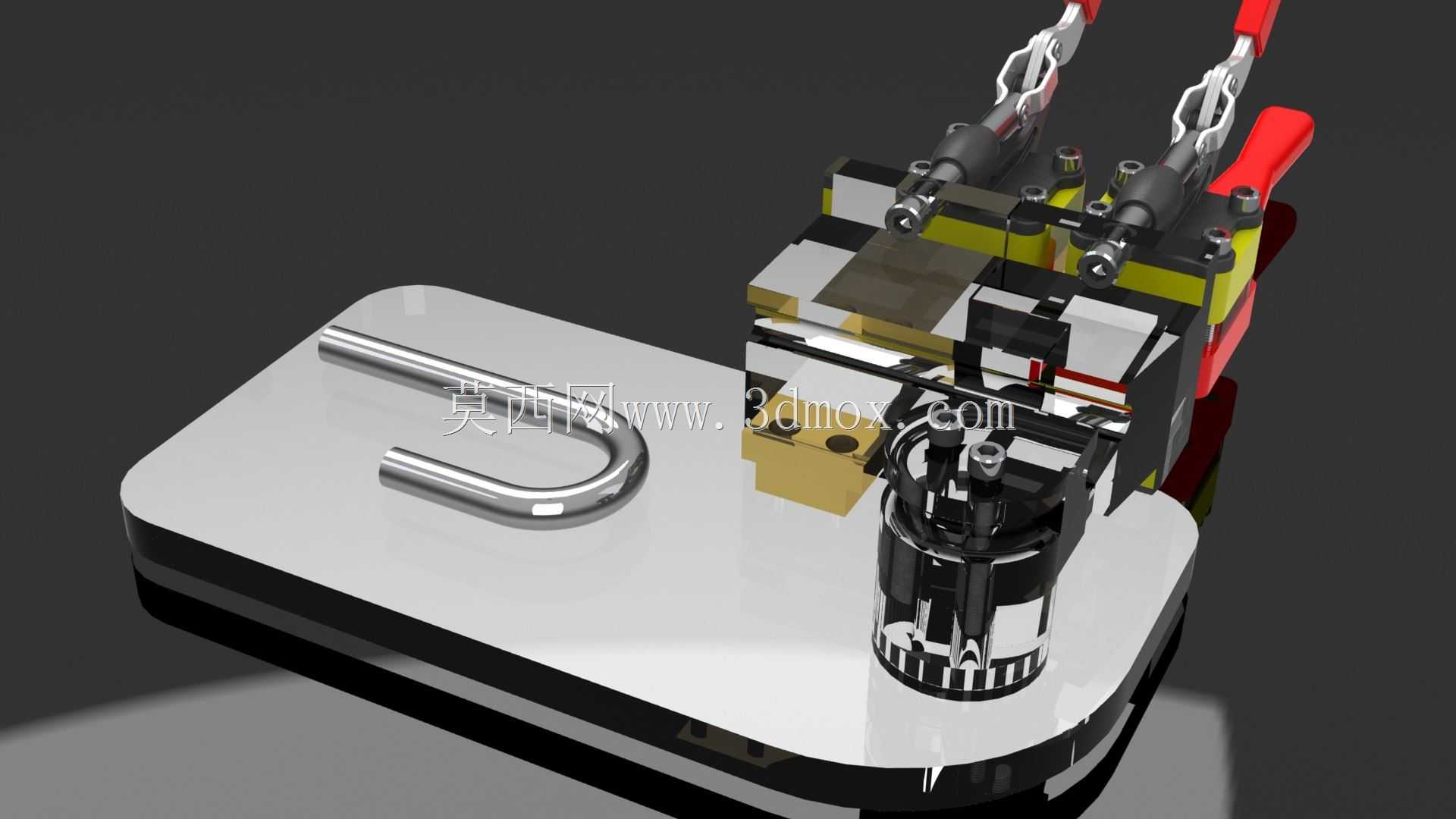

　　夹钳的安装位置要避开操作杆的运动路径，防止操作时出现干涉。基座的厚度要保证足够的刚性，弯曲过程中不能出现明显的变形，否则会导致弯曲角度出现偏差，基座上的各个安装孔位要做位置度公差约束，保证定模轮的中心和夹钳的定位面位置精度，避免因为安装误差导致管材弯曲时出现内侧起皱或者外侧拉裂的问题。实际使用时，操作人员只需要将裁好长度的铜管插入定位槽，推到轴向定位挡块位置，依次扳下三个快速夹钳的手柄将管材夹紧，然后扳动弯曲操作杆到角度挡块位置，再松开夹钳就能取出成型的弯管，整个操作过程不需要专业的设备操作技能，普通钳工经过简单讲解就能上手，加工单件的时间不超过30秒，弯曲角度的一致性可以控制在±1度以内，管材的椭圆度能控制在5%以内，完全满足制冷管路、小型油路管的装配要求。这套工装除了可以加工铜管，更换对应的定模轮和压块之后，也可以加工相同直径的铝管、薄壁钢管，适配性很强，而且整体结构没有易损件，只需要定期在转动销轴位置加注少量润滑油就能长期使用，维护成本极低。在做三维建模的时候，各个运动部件之间要预留合理的装配间隙，操作杆的转动副要做同轴度约束，快速夹钳的模型要按照实际选型的样品尺寸建模，保证装配之后的运动仿真和实际操作的行程一致，避免出现加工完成后夹钳和操作杆干涉、管材取放空间不足的问题，基座上的安装孔位要和常用的钳工台T型槽尺寸匹配，方便用户直接安装使用，不需要额外做安装转接板。
