超声波焊接设备控制主机结构设计

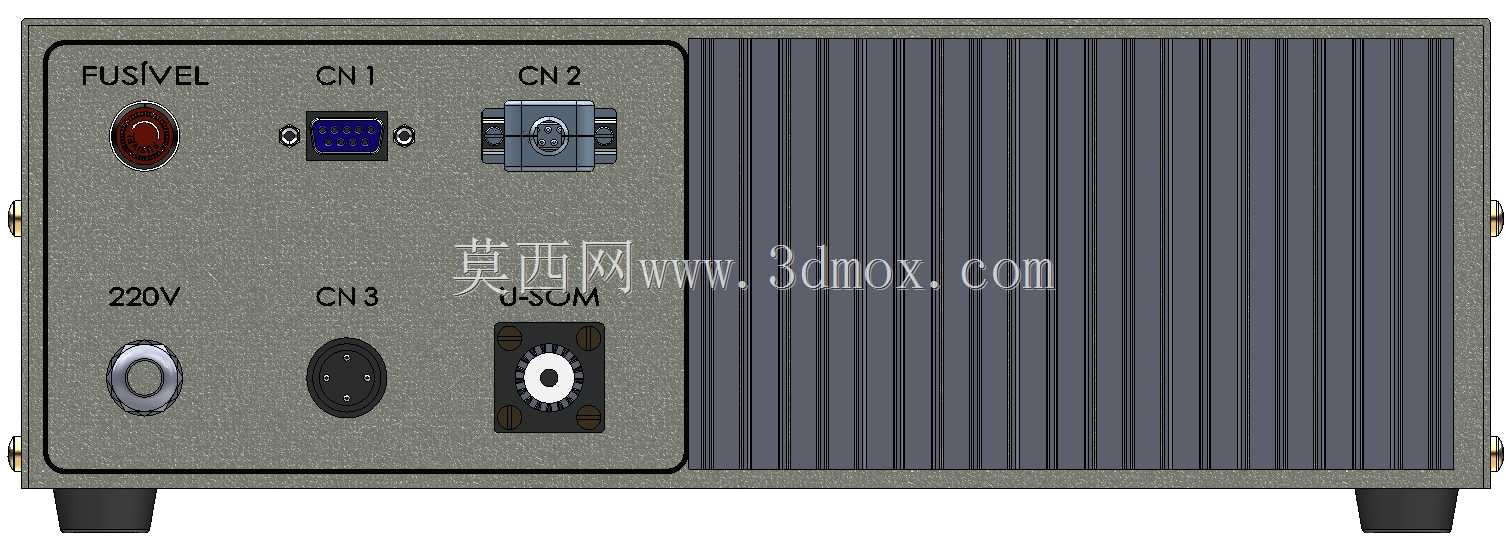

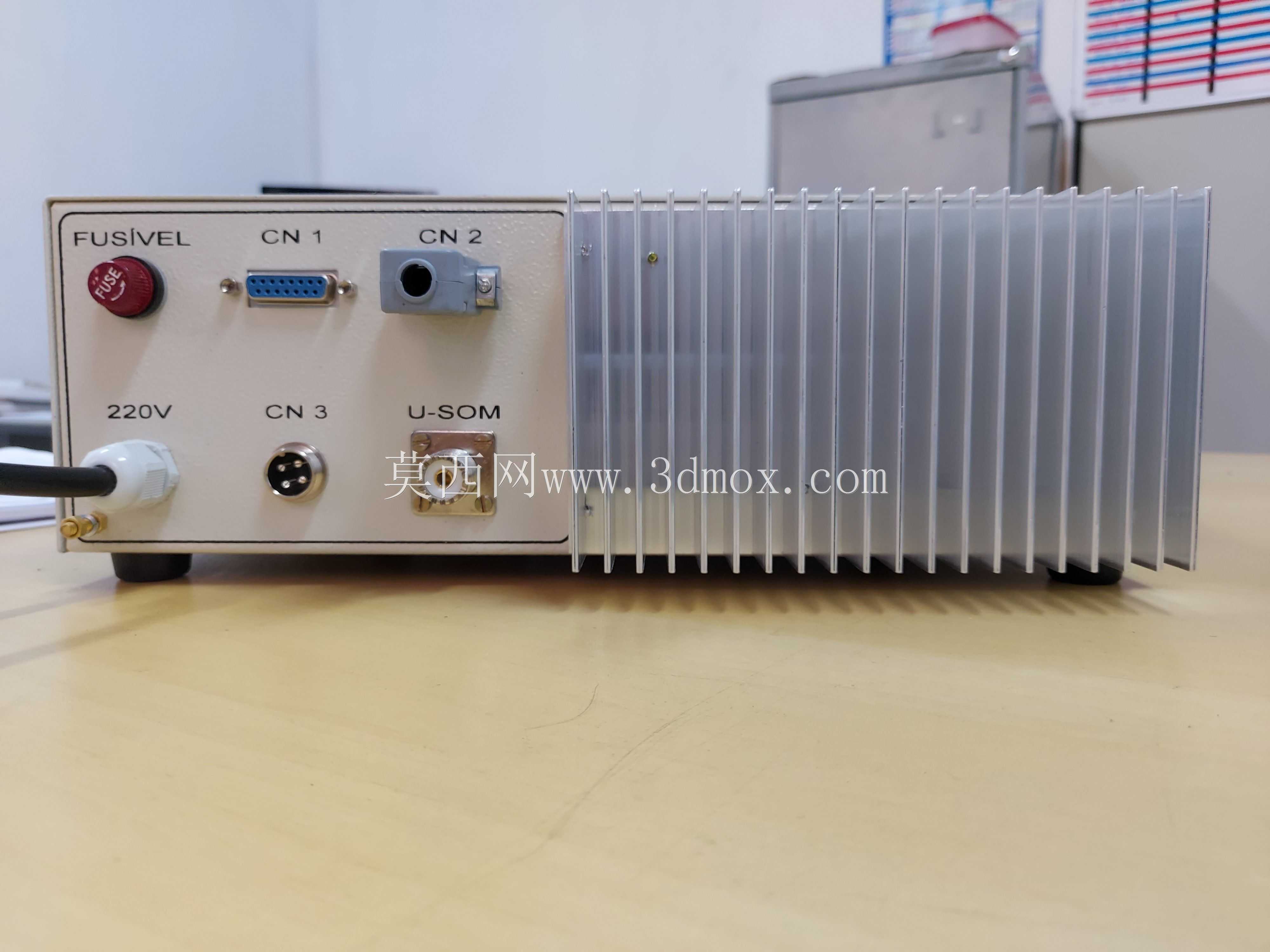

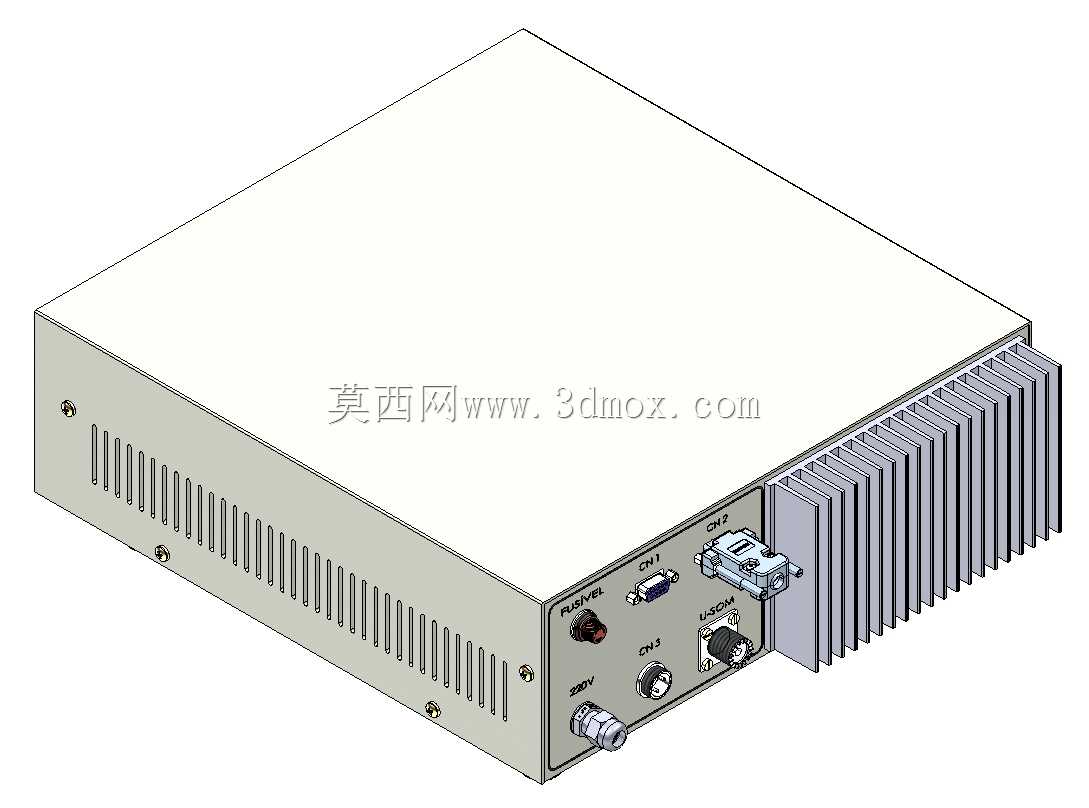

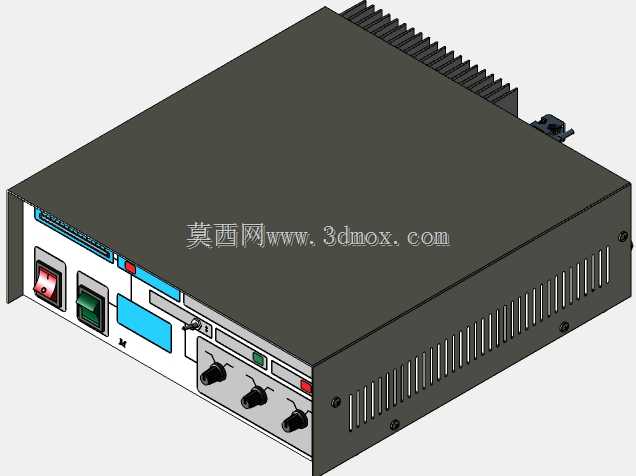

　　这款超声焊接控制主机的三维结构，是面向精密塑料焊接、金属端子压合场景做的整机结构方案，在消费电子组装、医疗器械封装、汽车内饰件焊接的产线工位上，这类主机是超声焊接系统的核心控制与功率输出单元，负责匹配换能器参数、输出稳定高频电能、调控焊接过程的压力与时间参数，直接决定最终焊接的一致性与良率。从结构设计逻辑来看，整机采用标准台式机箱布局，外壳主体选用1.2mm厚冷轧钢板折弯成型，表面做哑光喷塑处理，兼顾电磁屏蔽性能与现场抗磕碰能力，机箱后侧集成大面积铝挤型散热鳍片，鳍片齿高25mm、齿间距3mm，配合内部功率板的导热贴直贴安装，可在25℃环境温度下保证满功率3300W输出时，功率器件壳温不超过75℃，无需额外加装强制风冷风扇，

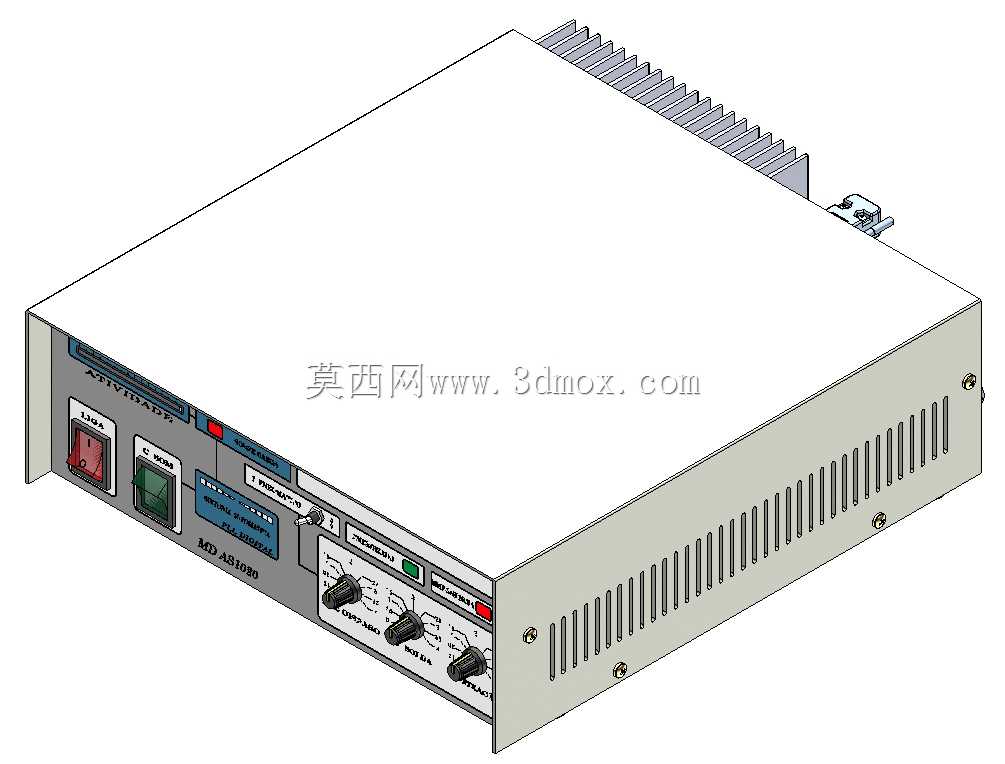

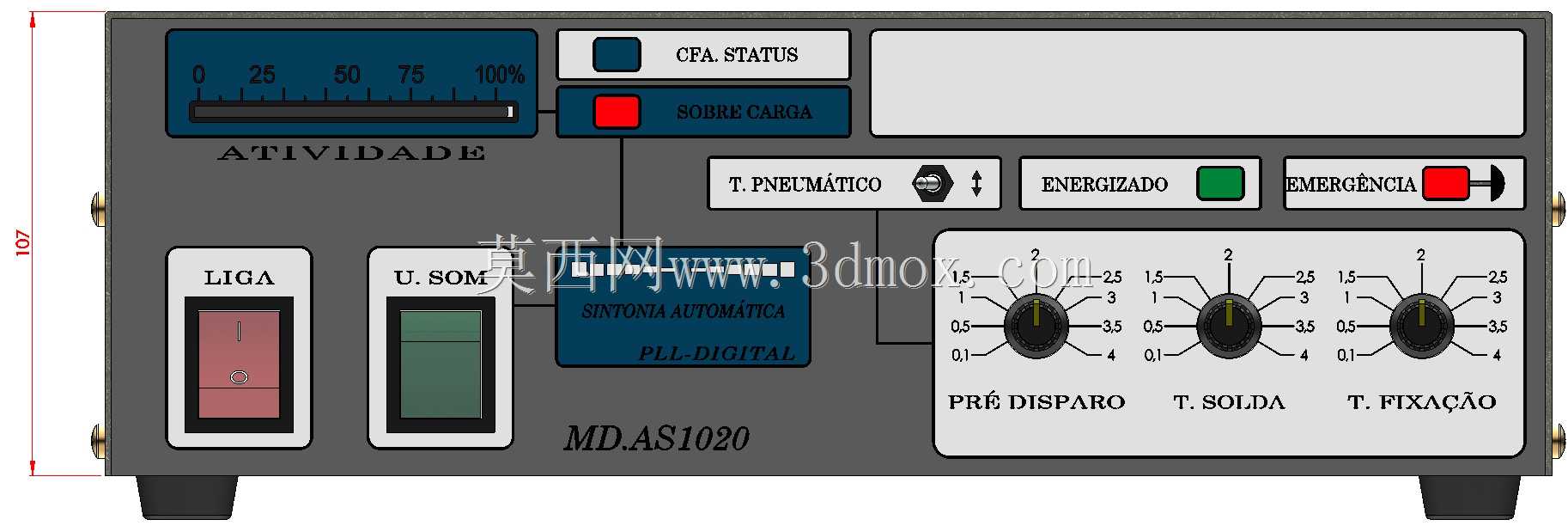

　　避免长期运行时风扇积尘、轴承损耗带来的维护需求，适配电子组装车间多尘、长时间连续开机的使用工况。前面板的接口布局完全贴合现场操作人员的调试习惯，左侧布置带灯船型电源开关、电源输入插座与保险座，操作人员站在工位正面即可快速完成上电、更换保险的操作，无需探身到设备后侧；中部区域依次排布超声参数调节旋钮、模式切换拨杆、输出状态指示灯，旋钮选用带刻度的防滑塑料旋钮，每档调节有清晰的阻尼反馈，调试时可快速对应到预设的功率、时间参数档位；右侧预留外接换能器的高频输出接口、气压检测接口与外接脚踏开关的控制接口，接口全部选用带锁紧结构的航空插头，避免产线作业时线缆拉扯导致的接触不良，接口旁做了激光雕刻的标识，长期使用不会因擦拭、磨损导致标识模糊。

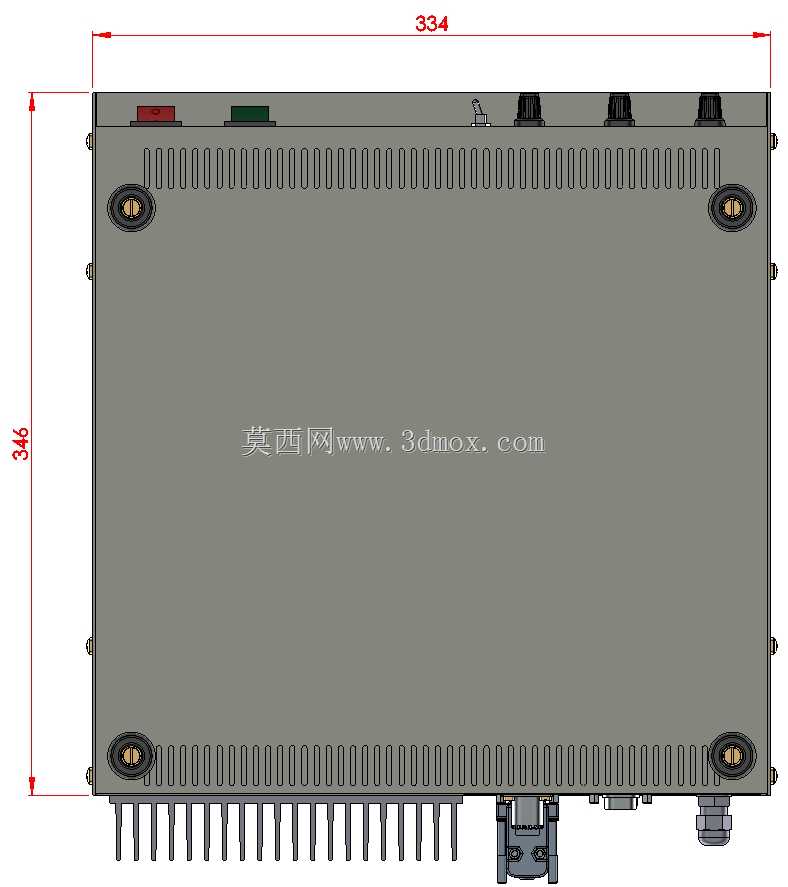

　　机箱的安装边界做了充分的适配考量，整机外形宽度控制在320mm、深度280mm、高度110mm，底部四个角预留M4规格的橡胶减震脚安装孔，既可以直接放置在工作台面使用，也可以通过底部的安装孔位固定在专用设备机架上，适配不同产线的集成需求；机箱内部做了分仓结构设计，左侧仓体布置电源输入滤波板、高压整流模块，右侧仓体布置主控板、功率输出模块与匹配变压器，两个仓体之间用接地的金属隔板分隔，避免高压功率部分对主控信号产生电磁干扰，内部走线全部预留线卡固定位，强弱电线缆分开排布，减少生产组装时的布线难度，也方便后期维护时的部件更换。前面板与机箱主体采用快拆螺丝固定，拆卸前面板即可完成所有内部板卡的检修与更换，无需完全拆解整机外壳；

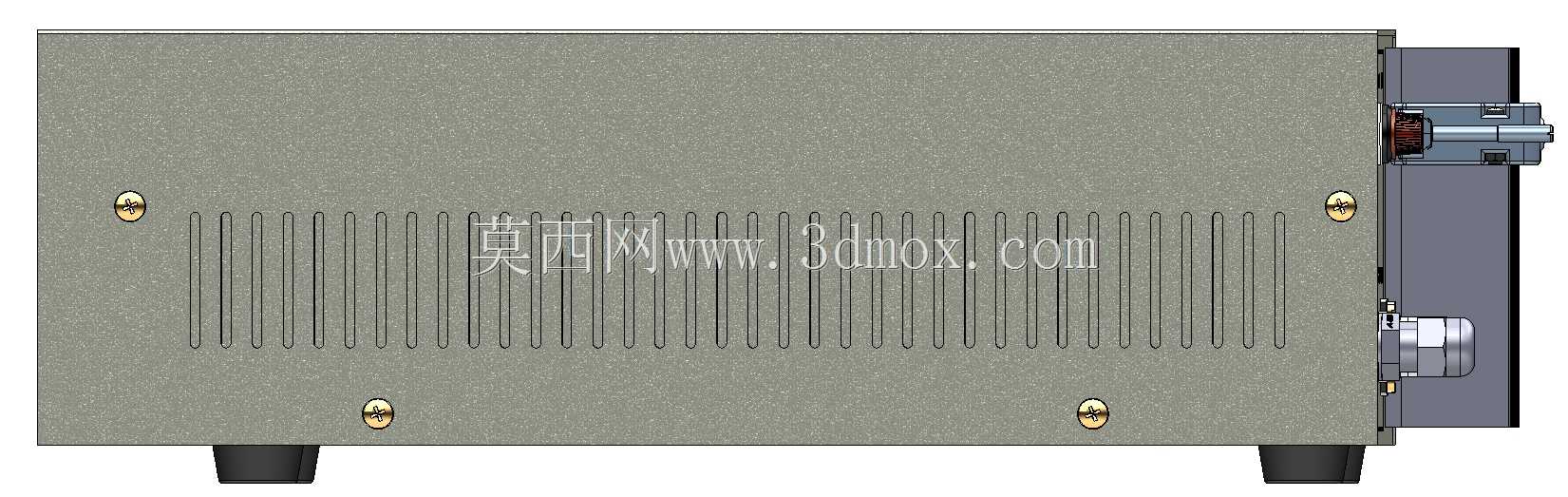

　　机箱侧板的通风槽采用冲压成型的长条格栅，格栅开口向下倾斜5度，既保证内部空气自然对流的散热通道，又能避免车间现场的金属碎屑、液体飞溅直接落入机箱内部，降低设备短路风险。在实际产线应用中，这类主机需要搭配对应的超声换能器、焊接工装头与气动压合机构使用，结构设计时特意将高频输出模块的安装位置靠近后侧的输出接口，缩短高频电流的传输路径，减少功率传输过程中的损耗与信号干扰，保证输出到换能器的高频电信号稳定，避免出现焊接强度不足、虚焊的问题；主控板的安装位置预留了扩展接口空间，可根据不同客户的需求加装通讯模块，实现与产线PLC的信号交互，适配自动化焊接产线的联机控制需求。机箱顶部为平整无凸起的平面，可临时放置小型调试工具或焊接参数作业指导书，表面做了防滑耐磨处理，日常放置物品不会刮花外壳表面；所有外露的金属部件都做了接地处理，电源输入端集成了EMI滤波模块，可抑制车间内其他设备带来的电网干扰，同时避免自身的高频信号反灌到电网中影响其他精密设备的正常运行。
