台钻配套精密镗孔工装夹具结构

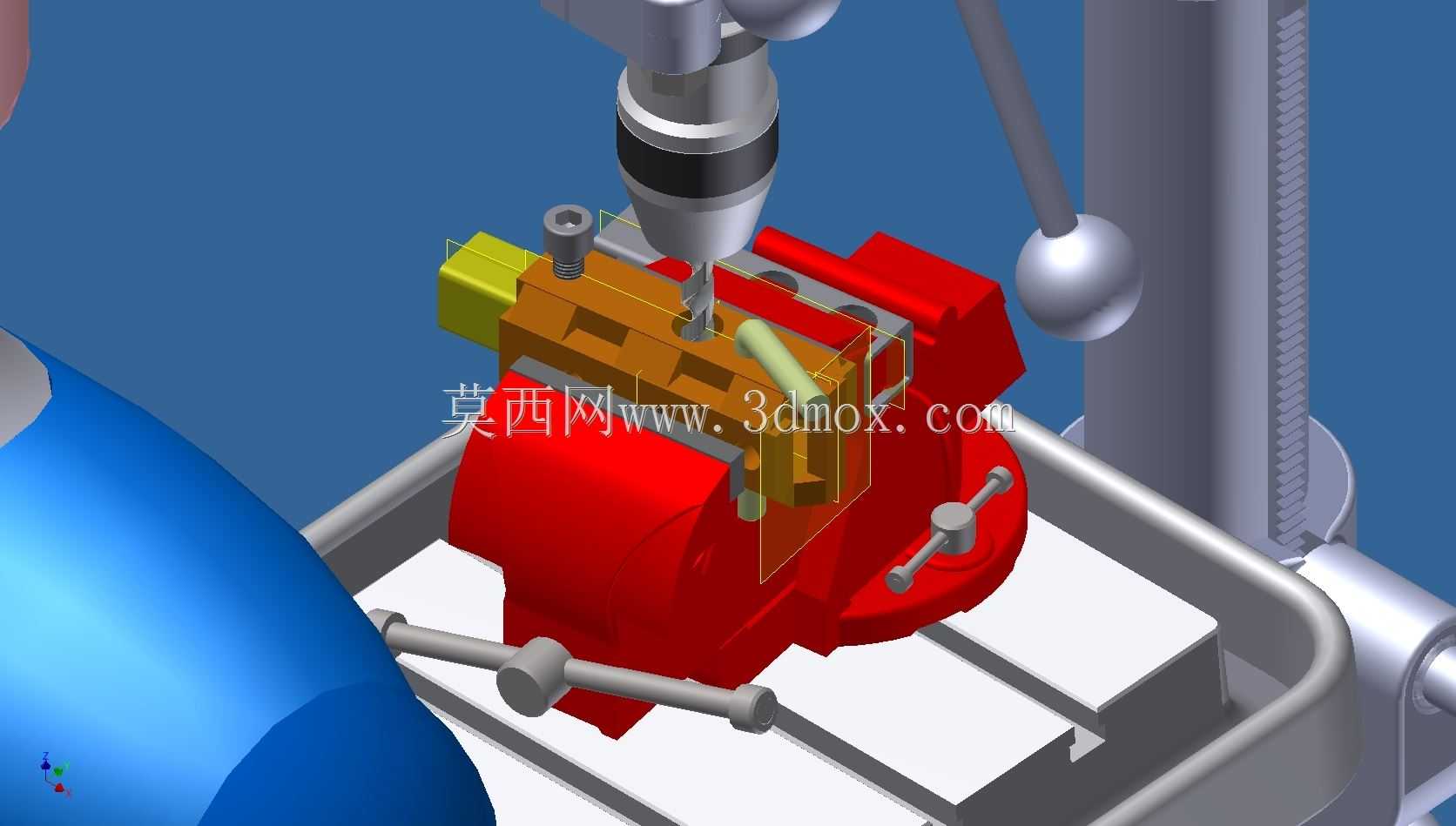

　　这套镗孔配套工装主要适配台式钻床的现场镗削加工场景，在小型机加工车间、五金零件修配工位、职业院校机加工实训场景中都有很高的实用价值，主要解决小型异形零件在台钻上完成精密镗孔时的装夹定位难题，弥补台钻本身没有专用镗孔夹具、无法保证孔位同轴度与位置精度的短板。从结构设计来看，整套装置直接依托台钻原有工作台面做安装基准，底部采用标准台钳的装夹固定逻辑，红色的夹具体底座可以直接卡在台钻工作台的T型槽内，不需要额外改造台钻原有结构，安装时只需要调整底座两侧的锁紧螺栓，就能快速完成整套工装的定位固定，安装边界完全适配常规小型台钻的工作台尺寸，不会和台钻的进给手柄、主轴升降结构产生运动干涉。夹具体的核心定位部分采用分体式可调设计，

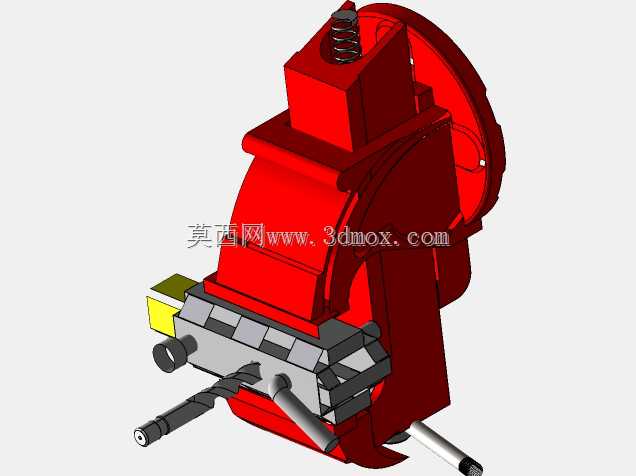

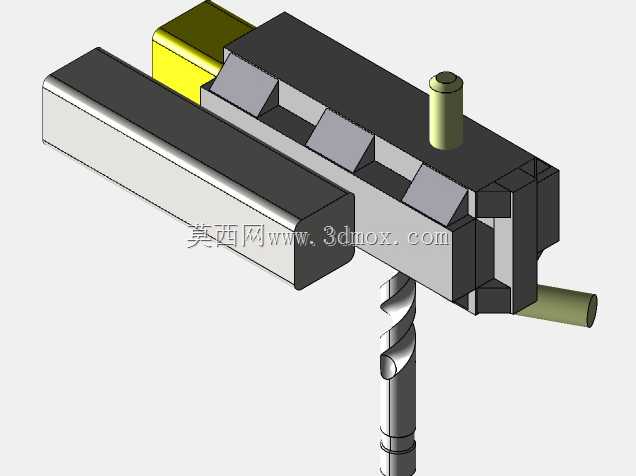

　　棕色的定位块可以根据待加工零件的外形尺寸做横向与纵向的位置调整，定位块上预留的多个螺纹孔可以配合不同规格的压板与定位销，适配外形轮廓差异较大的小型零件装夹，不管是块状的阀类零件、小型轴套类零件还是异形的传感器壳体零件，都能通过调整定位块的位置实现稳定装夹，避免镗削过程中零件出现位移导致孔位超差。在功能设计上，这套工装特意预留了镗刀进给的避让空间，镗刀从主轴向下进给时，不会和夹具体的定位结构发生碰撞，夹具体侧面设置的锁紧手柄可以在零件定位完成后快速锁紧，操作逻辑和普通台钳一致，一线操作工人不需要额外培训就能快速上手，装夹单个零件的时间比通用台钳配合垫块的装夹方式缩短近一半。设计过程中充分考虑了镗削加工的受力特性，

　　夹具体底座采用加厚的铸铁结构设计，自身刚性足够抵消镗削过程中的径向切削力，不会因为切削振动导致孔壁出现振纹，有效提升镗孔后的表面粗糙度水平。定位块的导向面经过平面度校准，和镗刀主轴的垂直度控制在0.02mm以内，能够保证镗出的孔和零件定位基准面的垂直度要求，不需要后续二次校表调整，大幅降低单件加工的辅助时间。从安装尺寸来看，整套工装的总高度控制在150mm以内，适配主轴行程在100mm以上的常规小型台钻，装夹零件的最大外形尺寸可以覆盖120mm×80mm×60mm的范围，完全满足小型精密零件的镗孔加工需求。工装的可调整部分都采用标准螺纹连接结构，日常使用过程中如果出现定位块磨损，只需要更换对应的定位块配件就能继续使用，

　　不需要整体更换整套工装，维护成本很低。在实际加工场景中，这套工装可以完成盲孔、通孔、台阶孔的镗削加工，加工后的孔位精度可以达到IT7级，完全满足普通机械零件的装配精度要求，相比把零件搬到铣床上做镗孔加工的方式，用这套工装配合台钻加工的单件成本更低，加工效率更高，尤其适合小批量非标零件的加工场景。设计时还考虑了切屑的排出问题，夹具体的定位面特意设置了倾斜的导屑面，镗削产生的铁屑会顺着导屑面滑到工作台面上，不会堆积在定位槽内影响后续零件的定位精度，日常清理只需要用毛刷顺着导屑面清扫即可，维护十分方便。
