商场自助手机抓取售卖设备结构设计

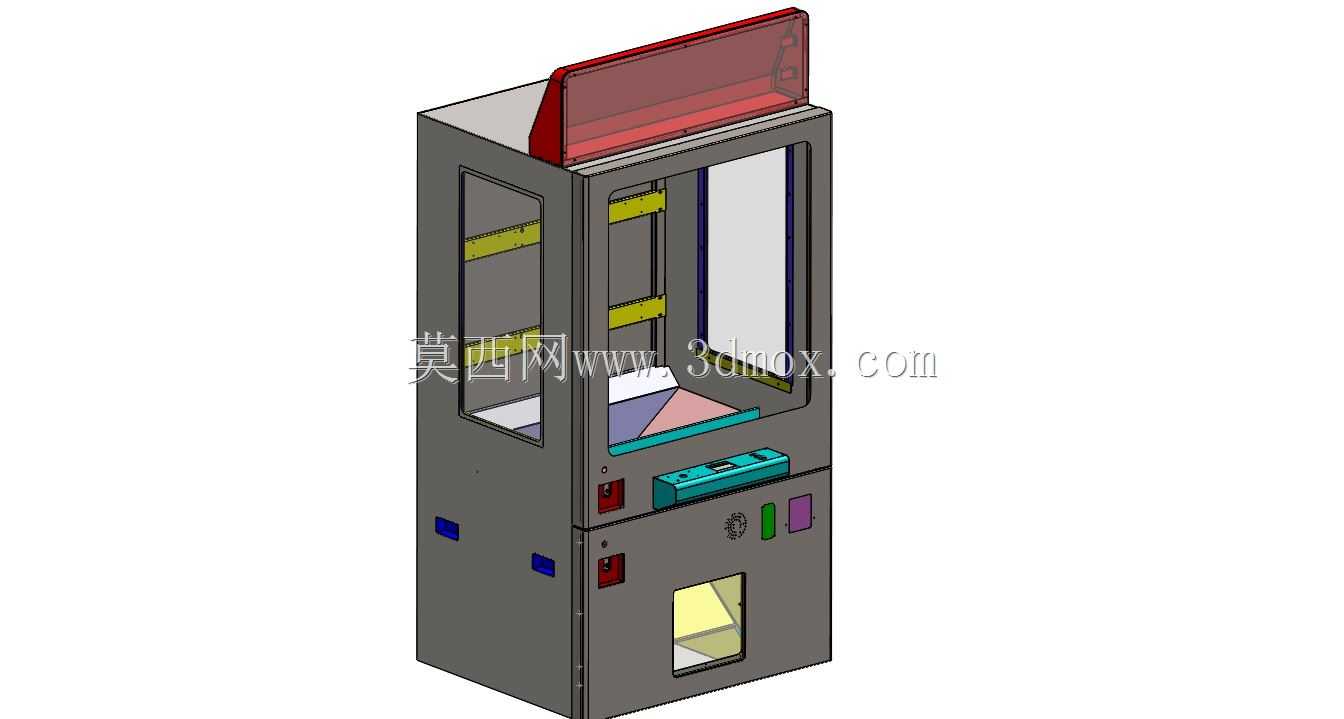

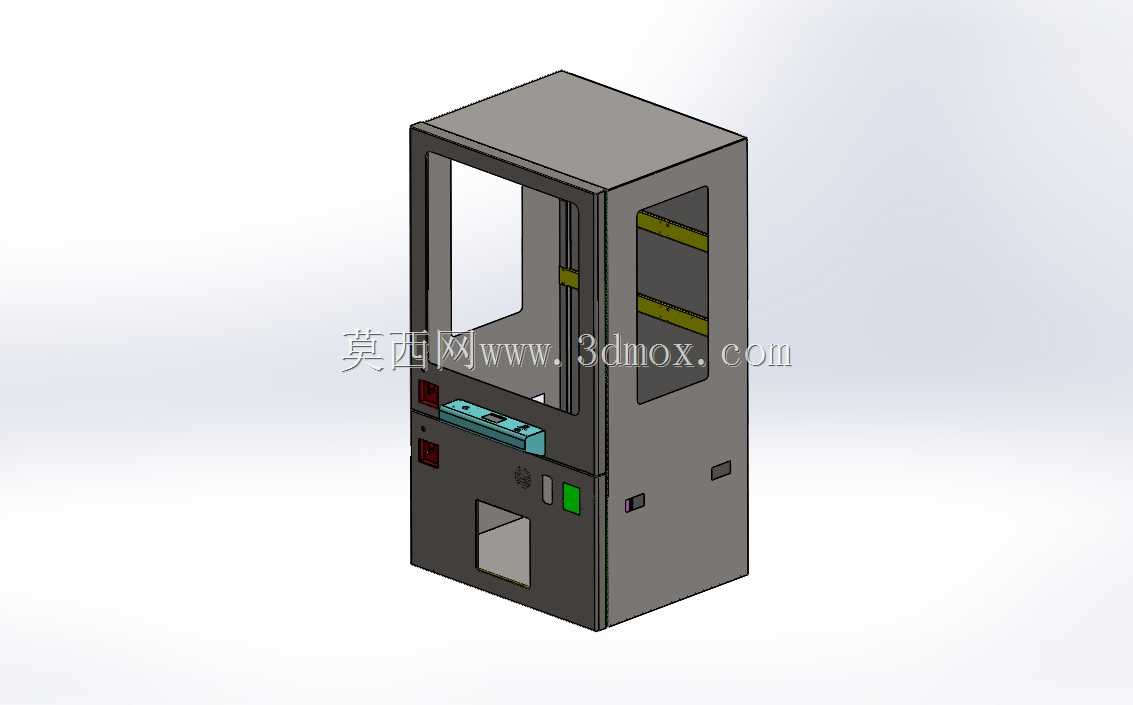

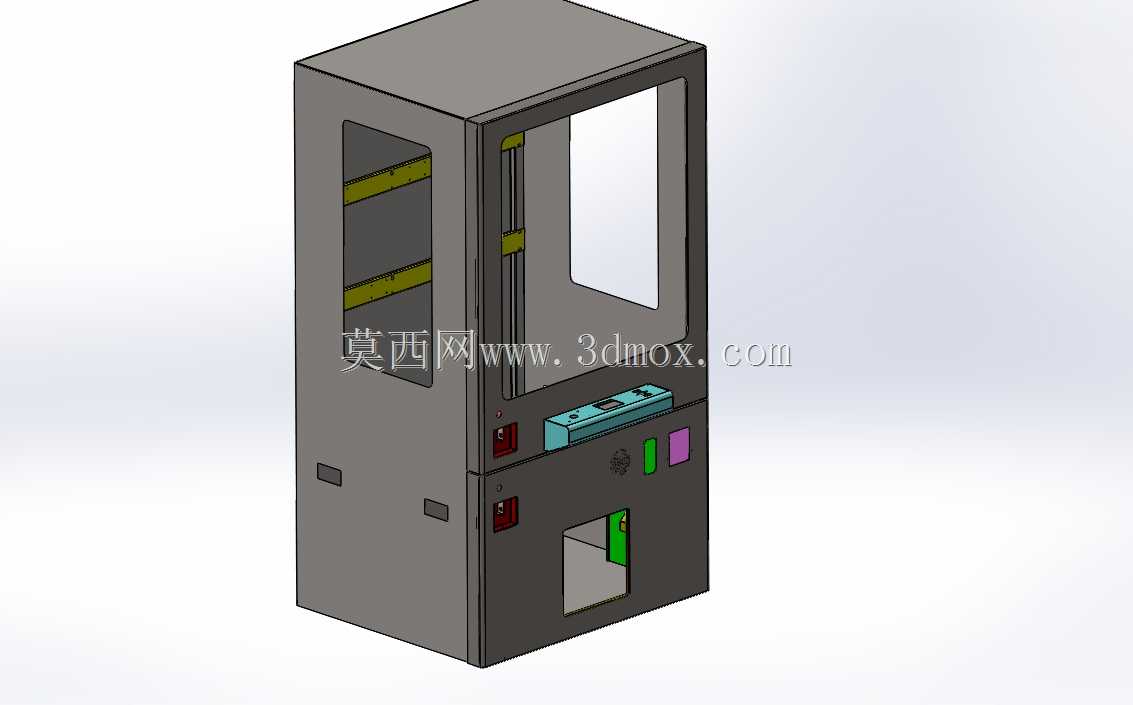

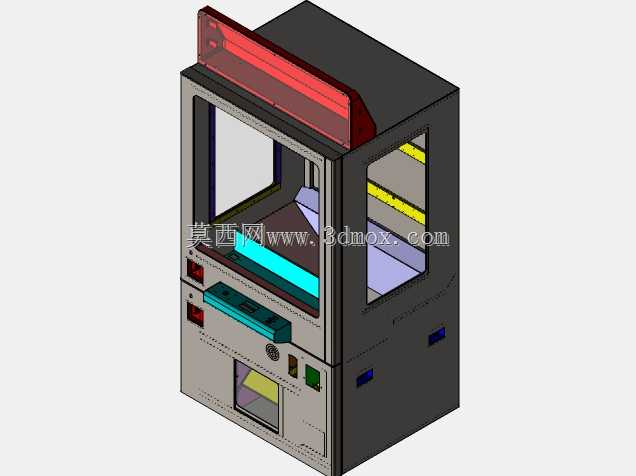

　　这款设备主要部署在购物中心、商业综合体的公共动线区域，比如中庭连廊、电玩城入口、餐饮层等候区这类人流密集的点位，核心用途是通过趣味抓取互动的形式完成手机类数码产品的自助售卖，相比传统的封闭式自动售货机，它把消费行为和互动娱乐结合起来，能有效降低用户的决策门槛，也能依靠视觉展示吸引路过客流的注意力。从结构设计的角度看，整体采用立式柜式布局，底部设置了独立的取物仓，取物仓开口做了内凹的防夹手设计，仓门采用透明亚克力材质，用户可以清晰看到掉落的商品，同时避免取物时触碰内部运行机构。中部操作区集成了控制按键、投币及扫码支付模块的安装位，按键布局做了人体工学适配，站立操作时手臂自然下垂的高度刚好对应操作面板，

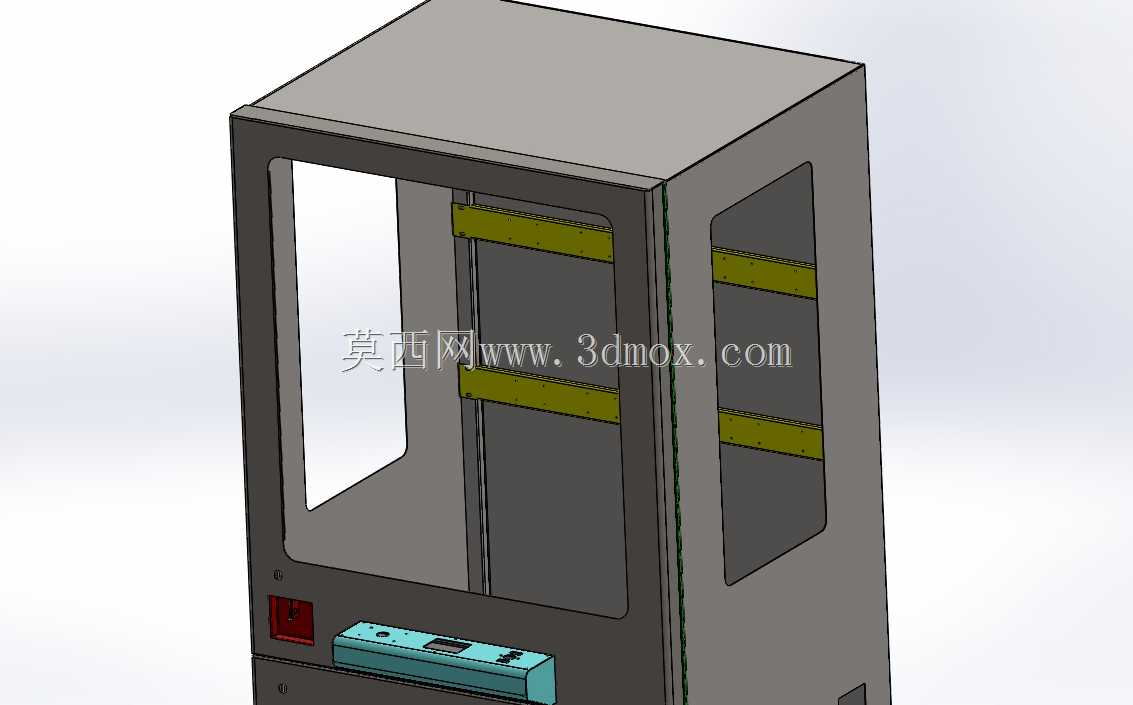

　　不需要抬臂或者弯腰就能完成所有操作步骤。上部的展示仓是整个设备的核心功能区，三面采用高透钢化玻璃作为围护，既保证了多角度的展示效果，也能承受日常使用中的碰撞冲击，顶部设置了倾斜的灯箱安装位，内置的照明光源可以均匀照亮仓内的展示商品，提升视觉吸引力。内部的行走机构采用双导轨水平传动搭配垂直升降的滑台结构，X轴导轨固定在展示仓顶部的框架上，Y轴滑台沿着X轴做横向移动，Z轴的升降导轨挂载在Y轴滑台上，末端的抓取执行器可以完成前后、左右、上下三个维度的精准移动，传动结构的间隙做了补偿设计，避免运行过程中出现卡顿或者定位偏移的问题。设备的框架主体采用冷轧钢板折弯焊接成型，拼接处做了密封处理，防止日常清洁的水渍进入柜体内部损坏电气元件，

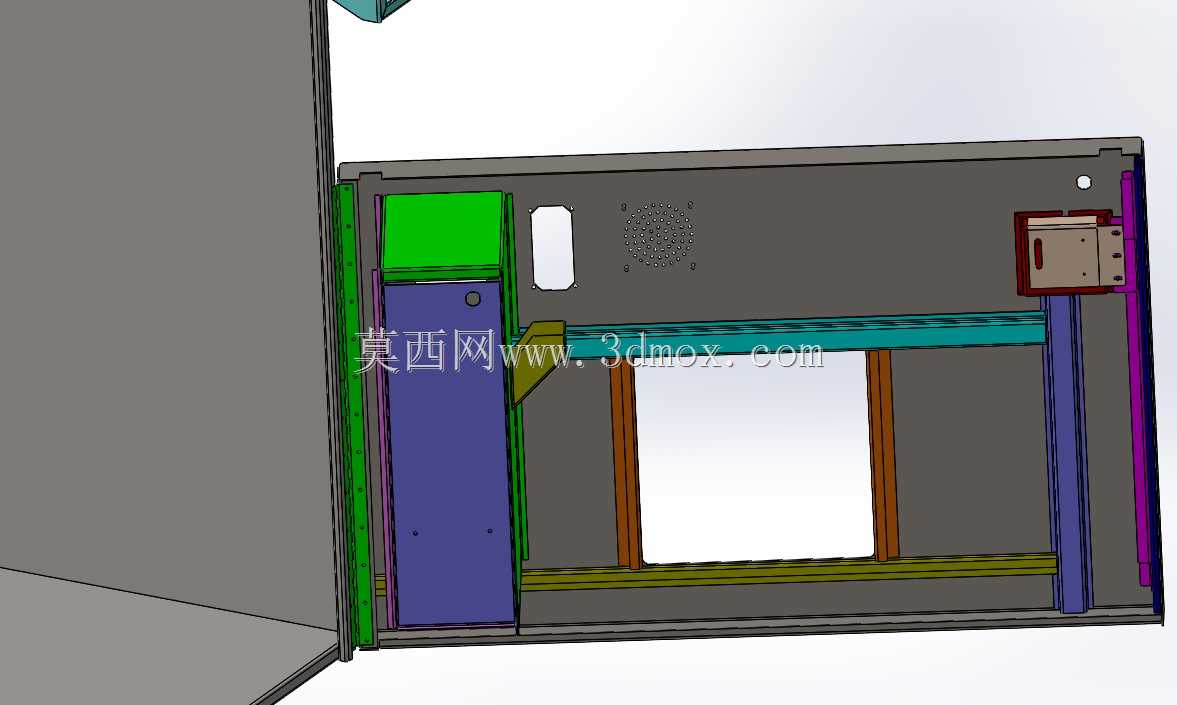

　　所有外露的边角都做了R3的圆角钝化处理，避免商场内跑动的孩童磕碰受伤。电气仓设置在柜体下部的后侧，和取物仓、操作区做了物理隔离，预留了散热通风孔，同时方便运维人员打开后板进行检修和线路排查。外形尺寸上，整体高度控制在2.2米以内，宽度0.8米，深度0.7米，这个尺寸既可以保证内部有足够的空间布置传动机构和展示商品，也能适配商场多数公共区域的场地限高要求，底部设置了四个可调脚杯，可以适应不同平整度的地面，安装时不需要额外做地基处理，只需要预留0.1米的后部散热空间，接通220V民用电源就可以投入使用。设计过程中还考虑了运维的便捷性，展示仓的后侧设置了可开启的维护门，补货时不需要拆开正面的玻璃围护，

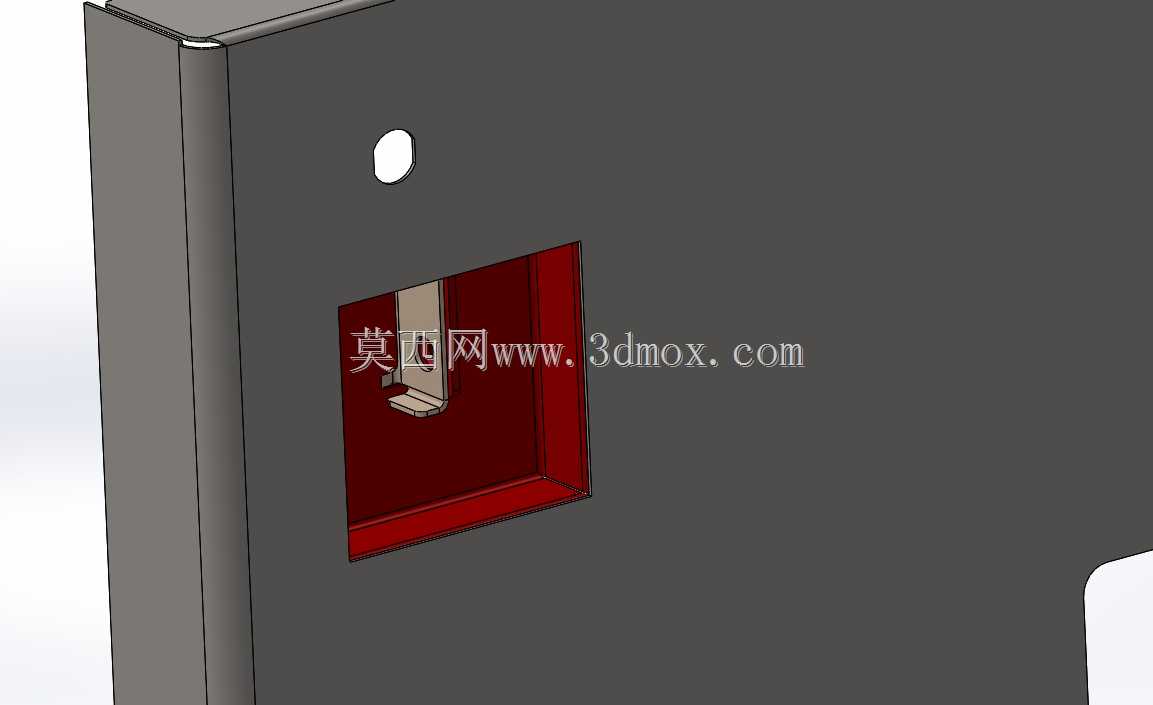

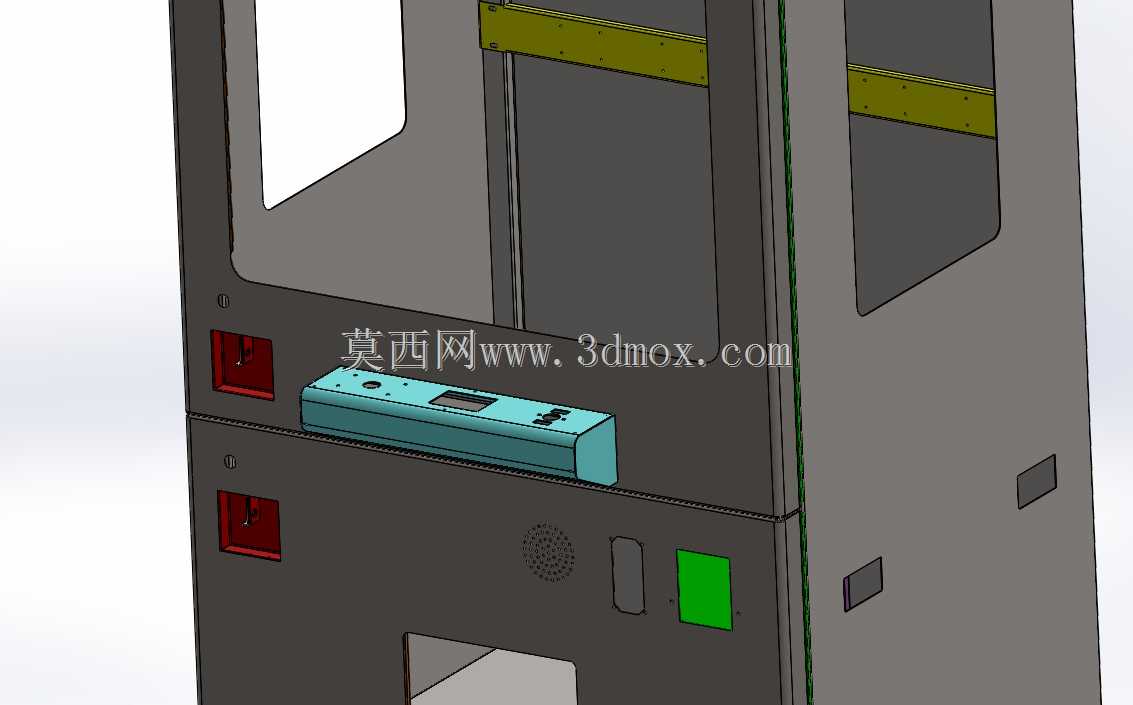

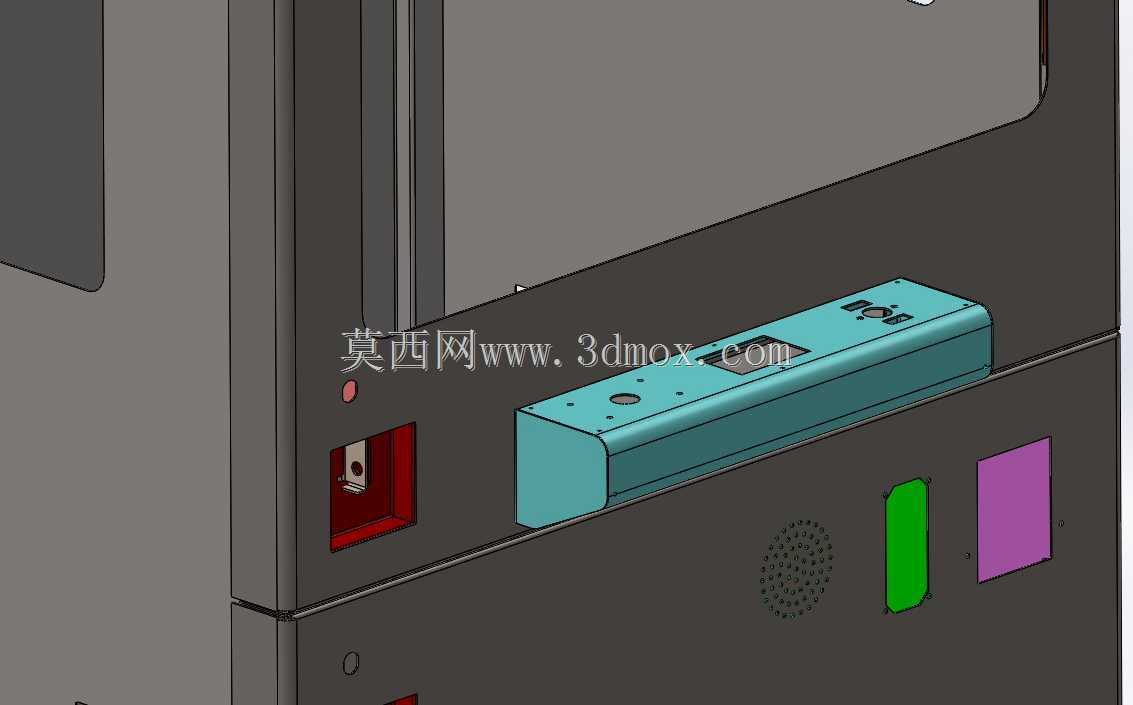

　　打开维护门就可以完成商品摆放和机构调试，门锁采用通用的商用设备防盗锁，和同场地的其他游艺设备可以做到钥匙通用，降低运维人员的钥匙管理成本。操作面板上的功能按键做了分区设计，启动按键、方向控制按键、确认按键用不同颜色做了区分，新用户不需要阅读说明就能快速理解操作逻辑，面板上还预留了状态指示灯的安装位，可以直观显示设备是否在线、是否缺币、是否故障等状态，方便现场工作人员快速排查问题。顶部的灯箱采用可抽拉的结构设计，更换宣传画面时不需要拆开整个顶部框架，抽出灯箱面板就可以完成画面替换，适配不同时期的营销活动需求。柜体侧面预留了广告位的安装槽，可以粘贴宣传海报或者加装小型电子显示屏，进一步拓展设备的商业价值。内部的走线全部采用线槽收纳，强弱电线路分开布置，避免信号干扰导致的控制失灵，所有电气元件的安装位都做了防震处理，即使传动机构运行时产生振动，也不会出现接线松动或者元件脱落的问题。抓取执行器的力度做了可调节设计，可以根据售卖商品的重量和包装材质调整夹持力度，既不会因为力度太小夹不住商品，也不会因为力度过大损坏商品包装。取物仓内部设置了检测传感器，商品掉落后才会触发仓门解锁，避免用户在机构运行过程中伸手进入仓内造成安全隐患。
