多联过滤压料组合处理装置结构设计

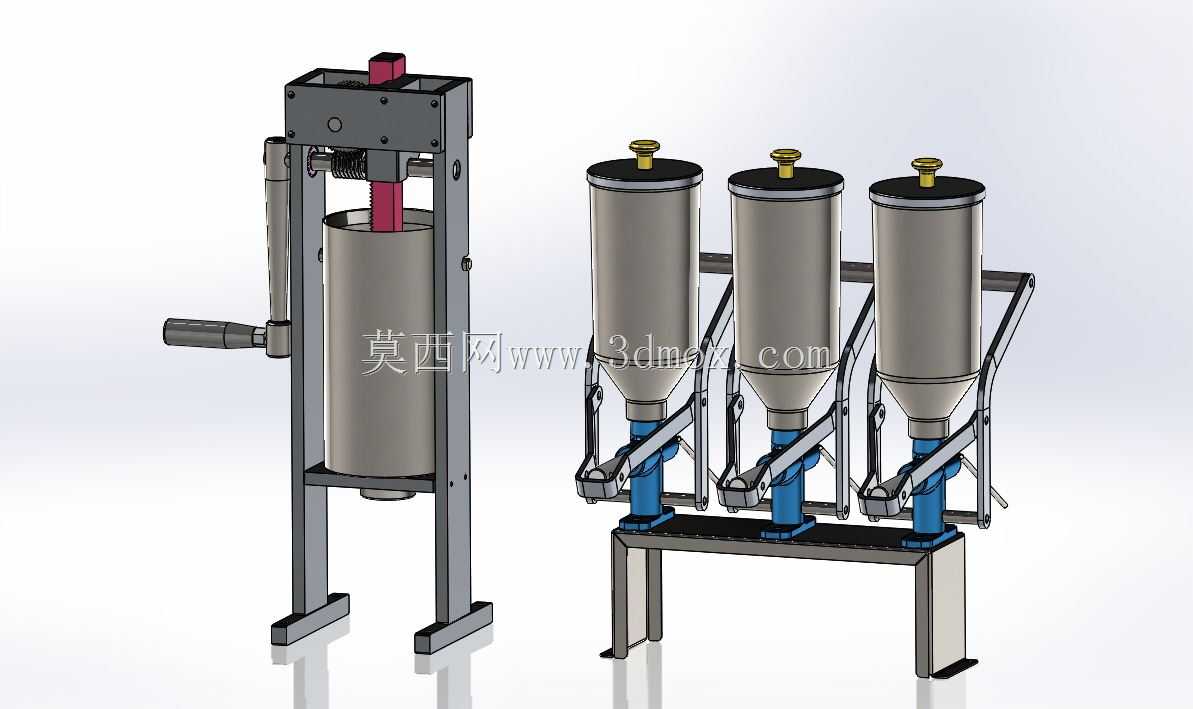

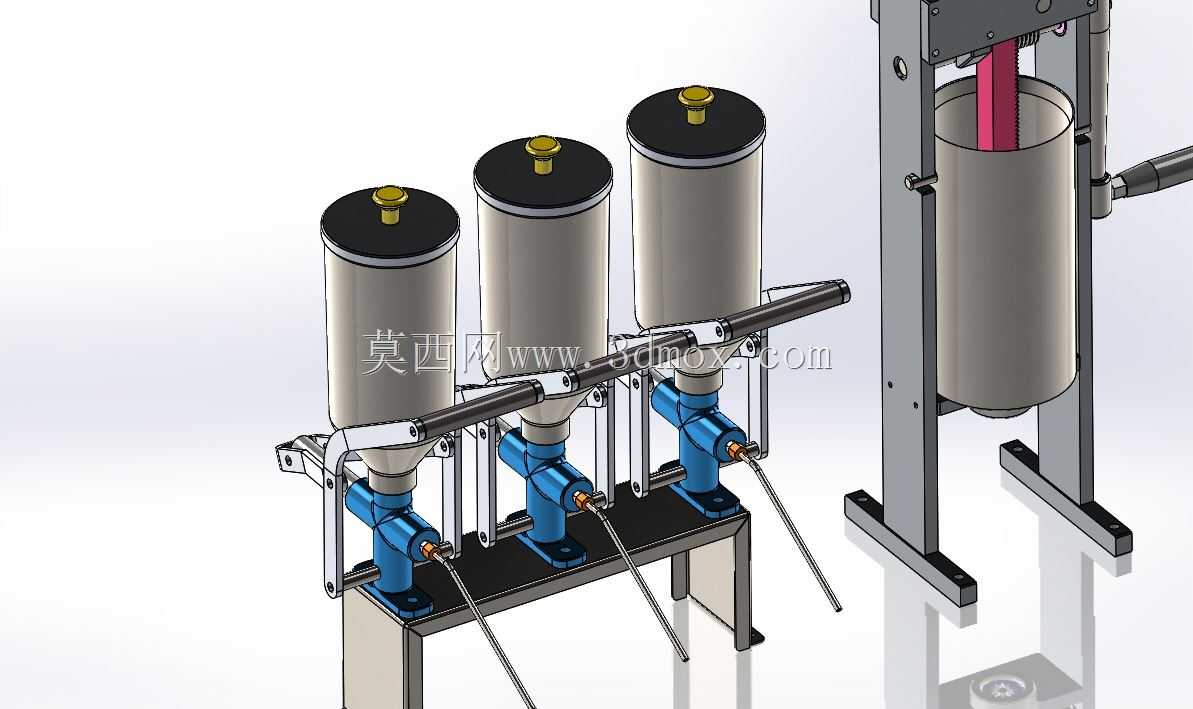

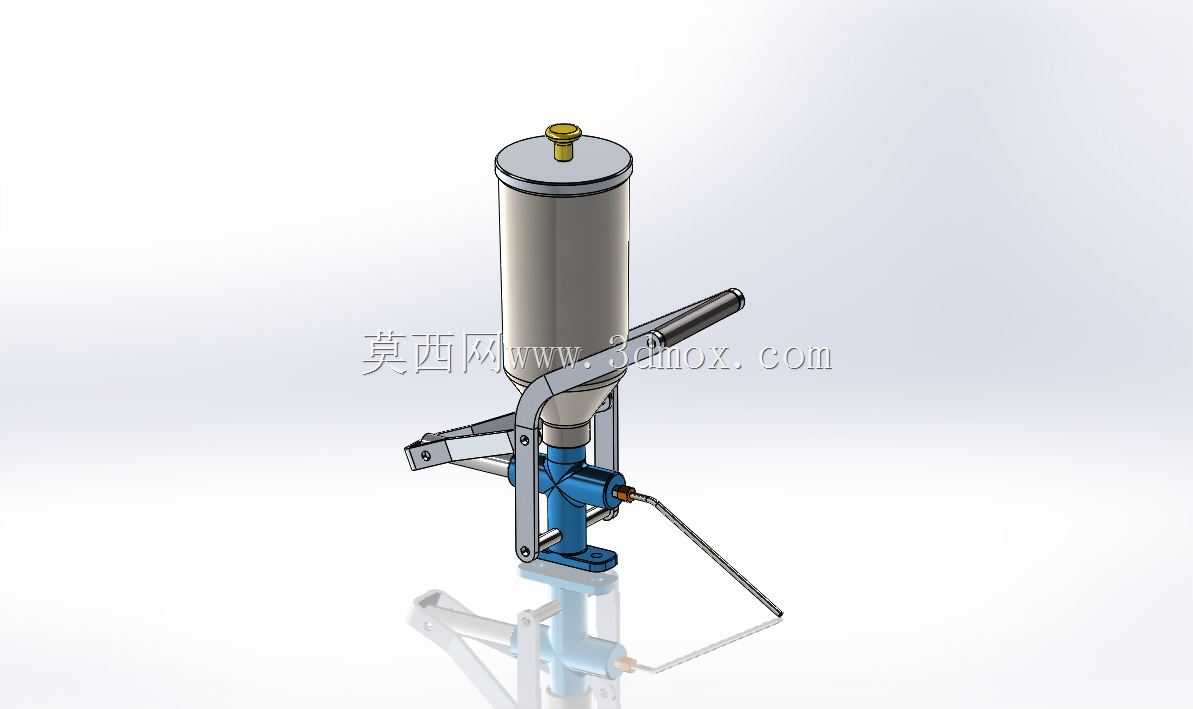

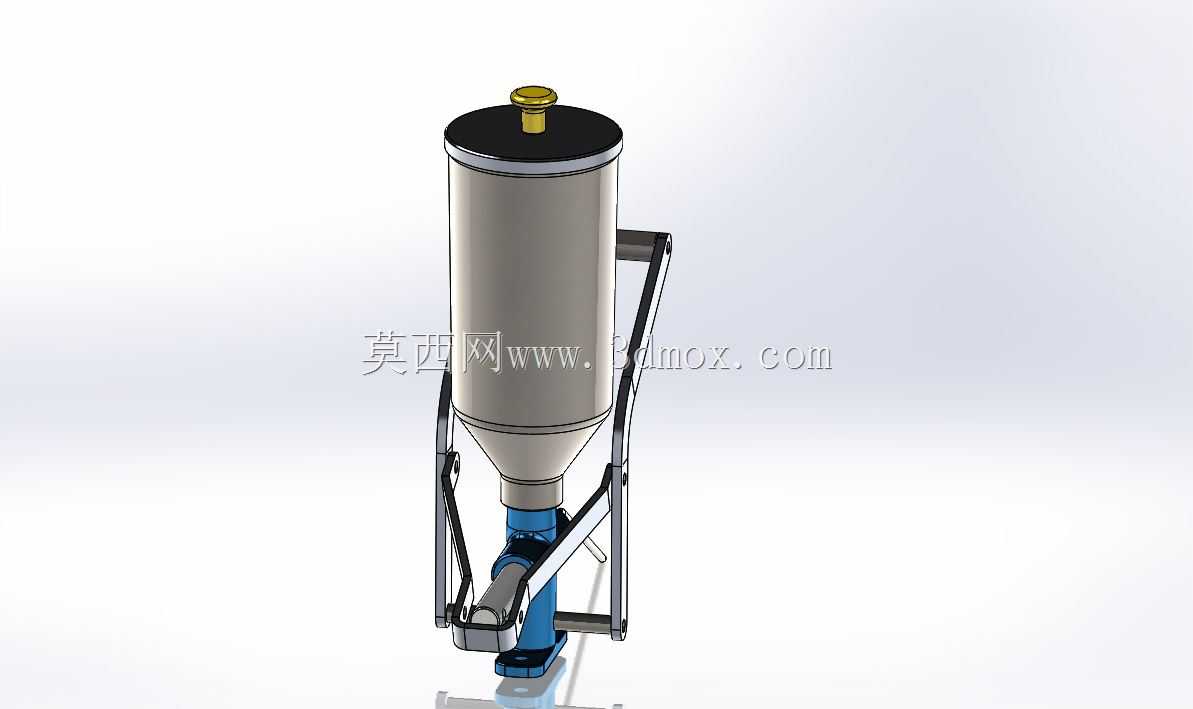

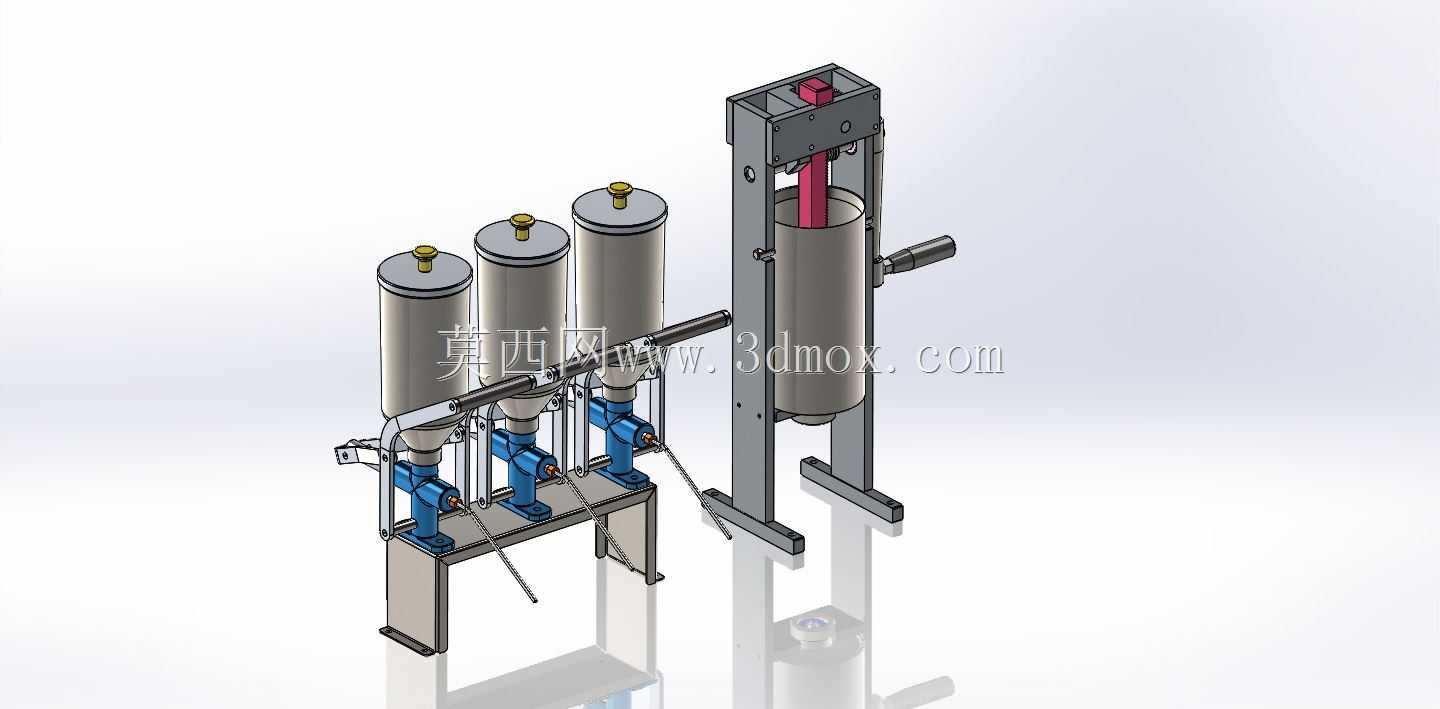

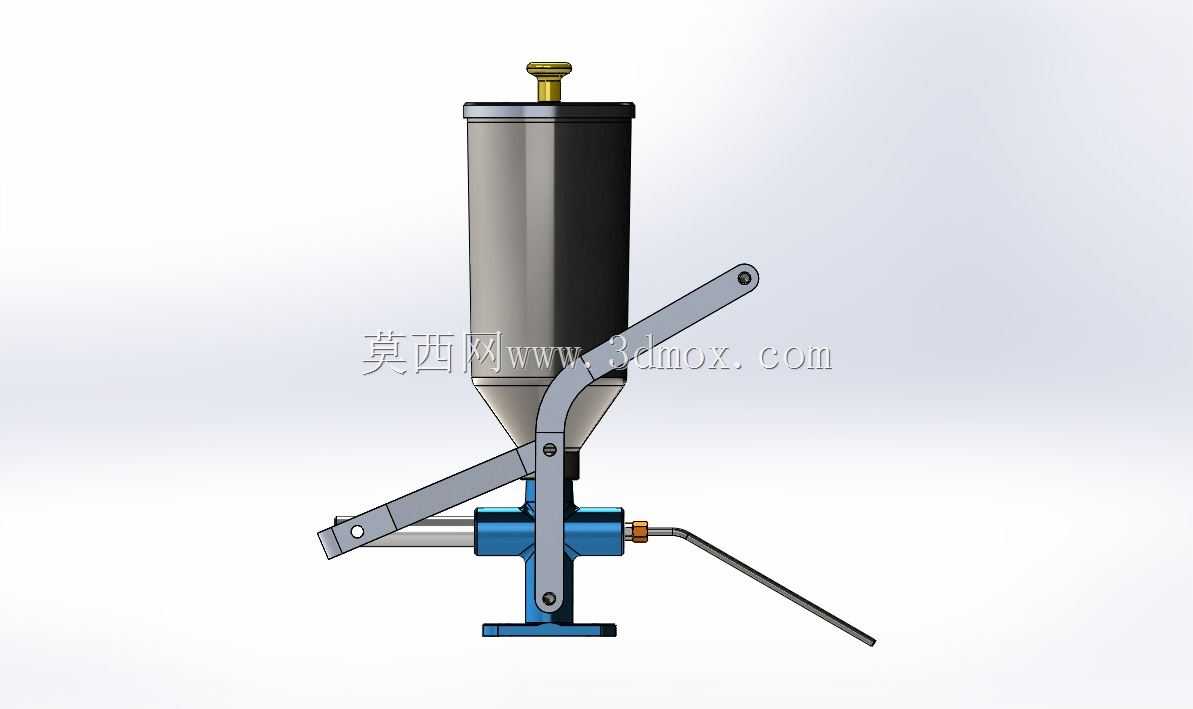

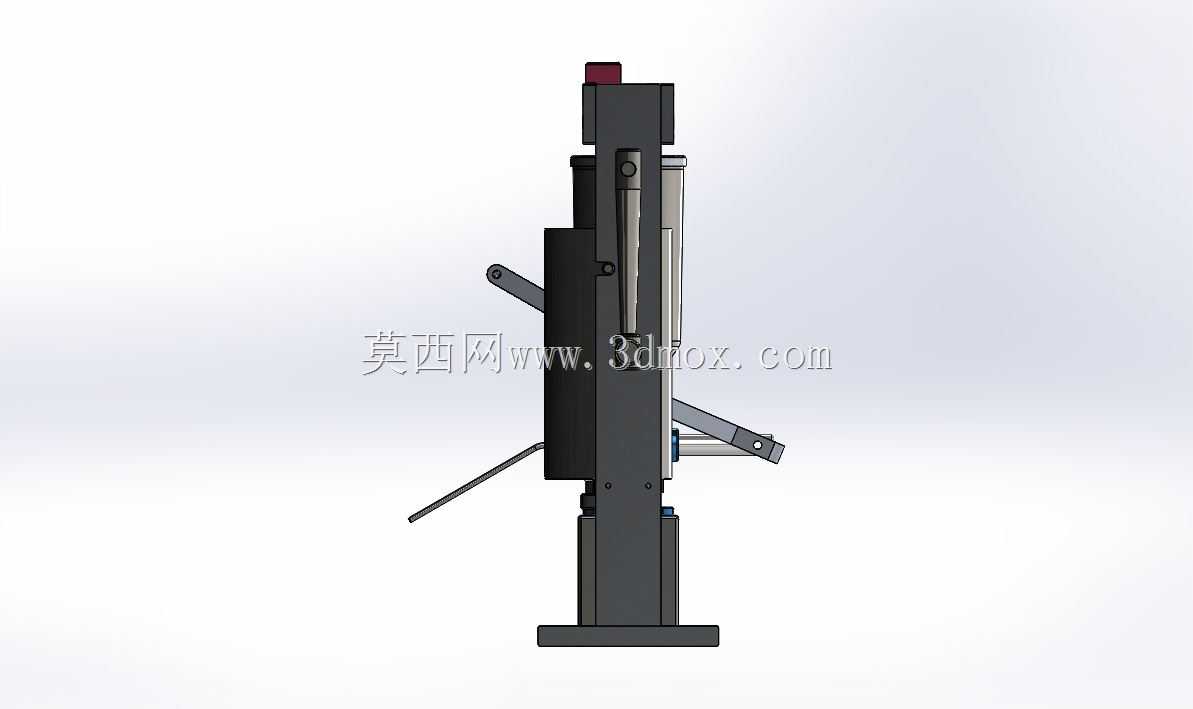

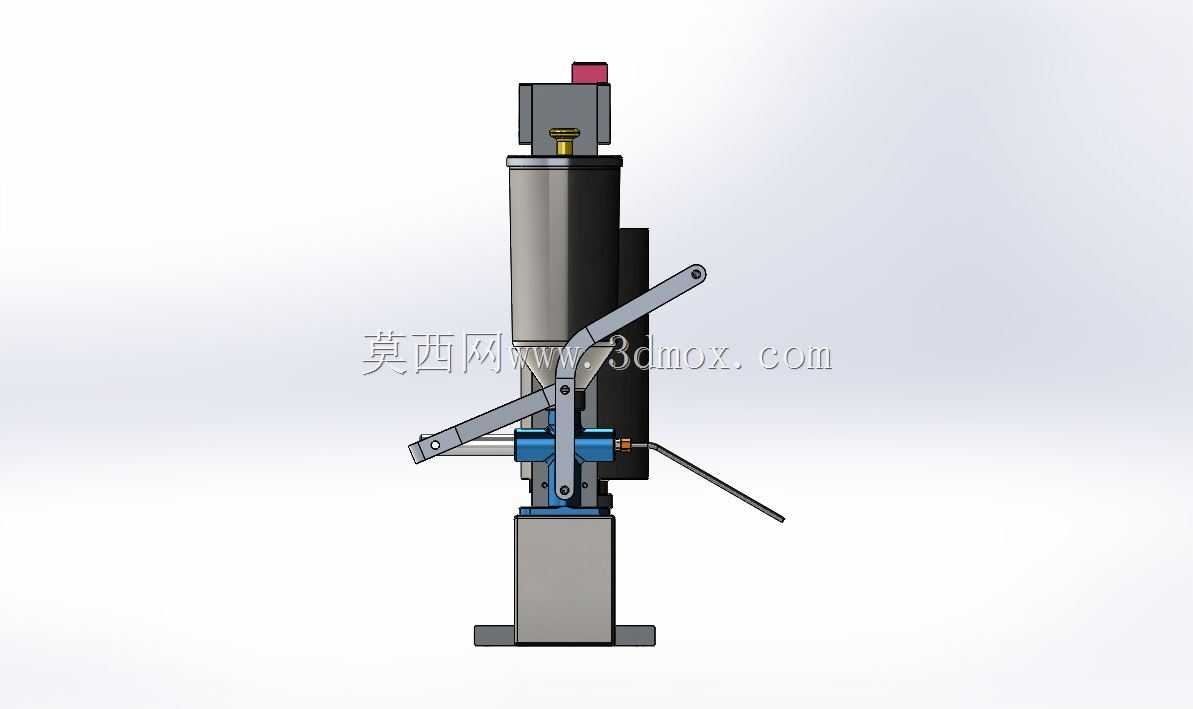

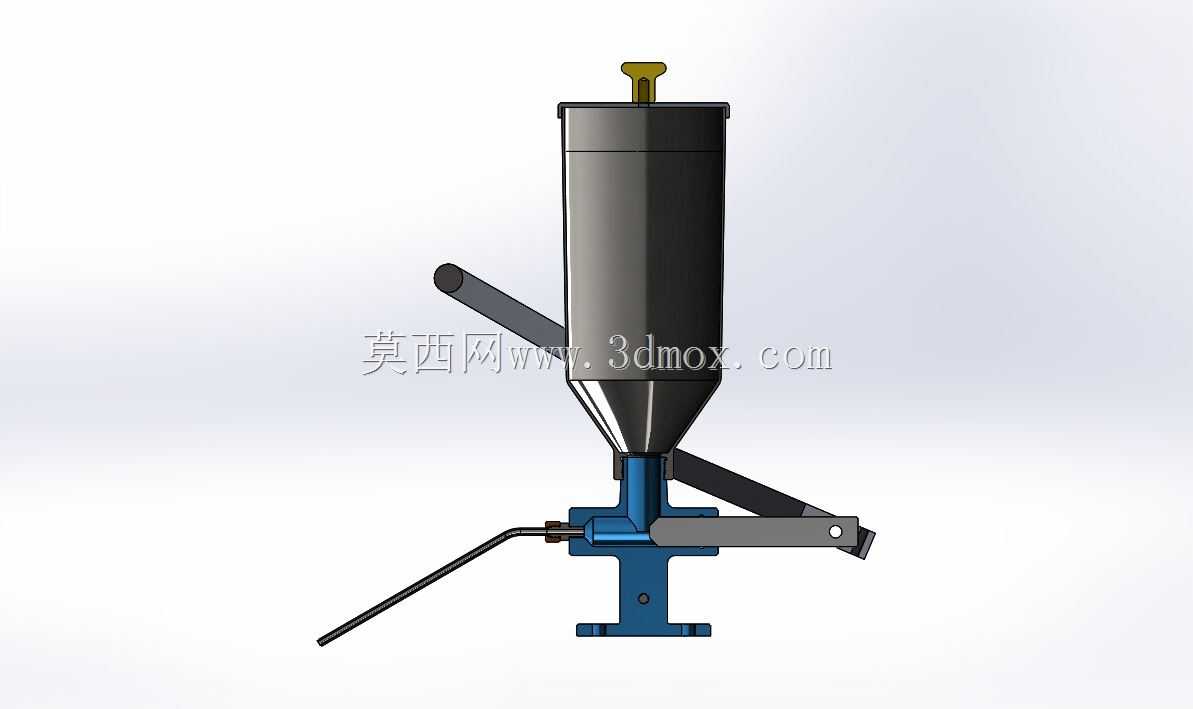

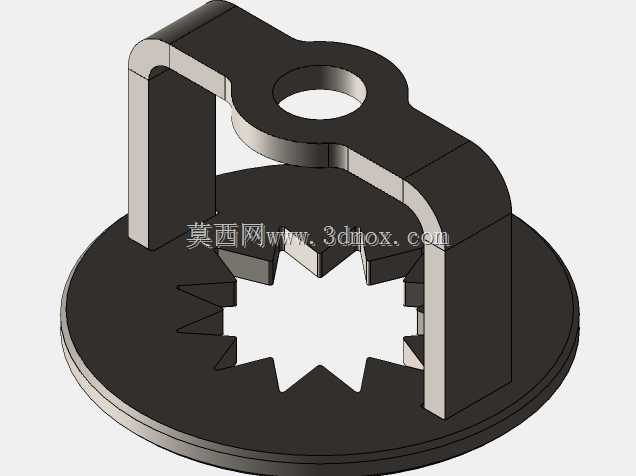

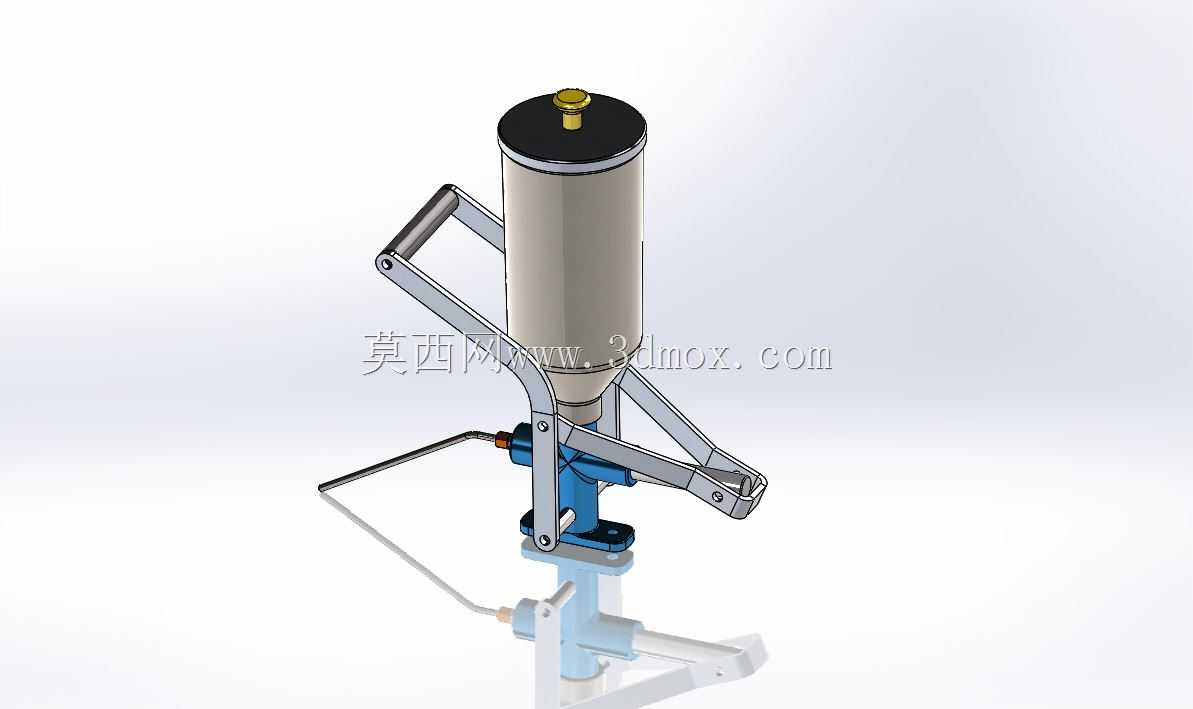

　　这套组合式流体处理装置，主要面向小批量精细化流体物料的过滤、压滤作业场景，常见于精细化工配料段、实验室中试线、食品饮料半成品精制工序，用来完成含少量固相杂质的液相物料的固液分离，也可适配需要加压输送过滤后物料的工艺环节，相比单台过滤设备，它把三级并联过滤单元与单台立式压料单元整合在同一机架上，能根据物料杂质含量灵活选择单路过滤或者多级串联过滤路径，也可在压料单元完成滤饼的挤压排液，减少物料转移过程的损耗与污染风险。从结构布局来看，三个立式过滤罐体呈直线排布在左侧机架台面上，每个罐体顶部都设置了快开式压盖，搭配顶部的旋钮式锁紧结构，方便操作人员快速打开罐体更换内部的过滤滤芯、滤袋或者滤布，不需要额外借助大型拆装工具；

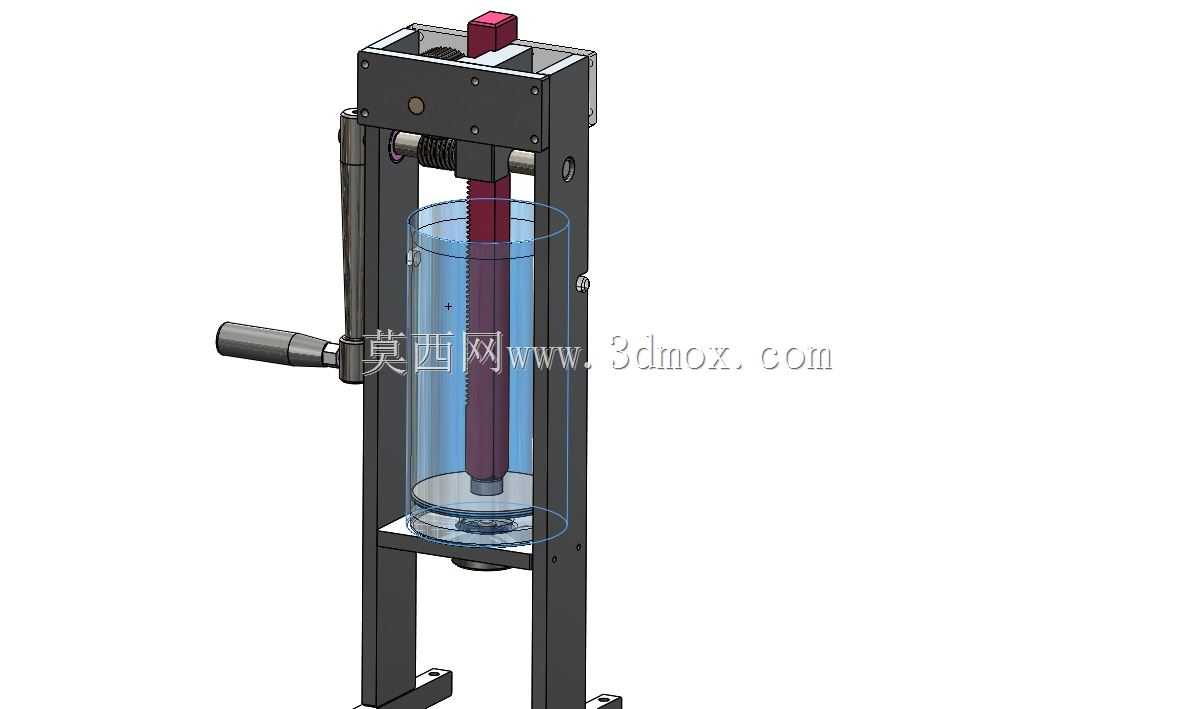

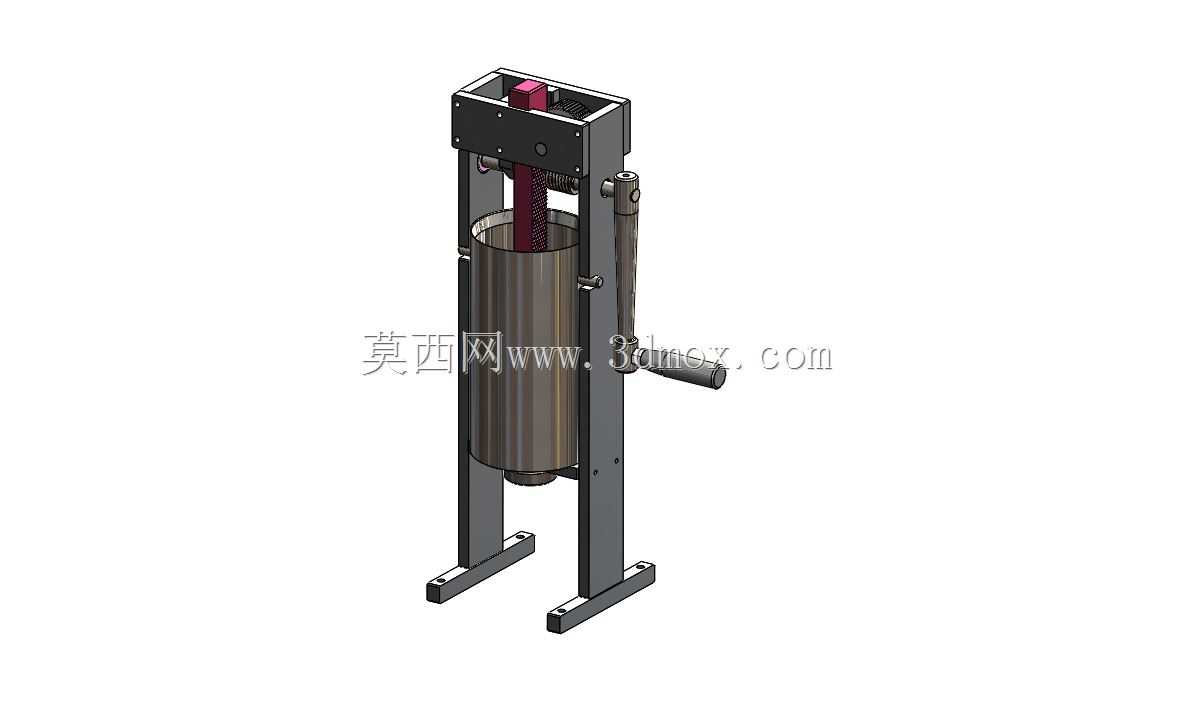

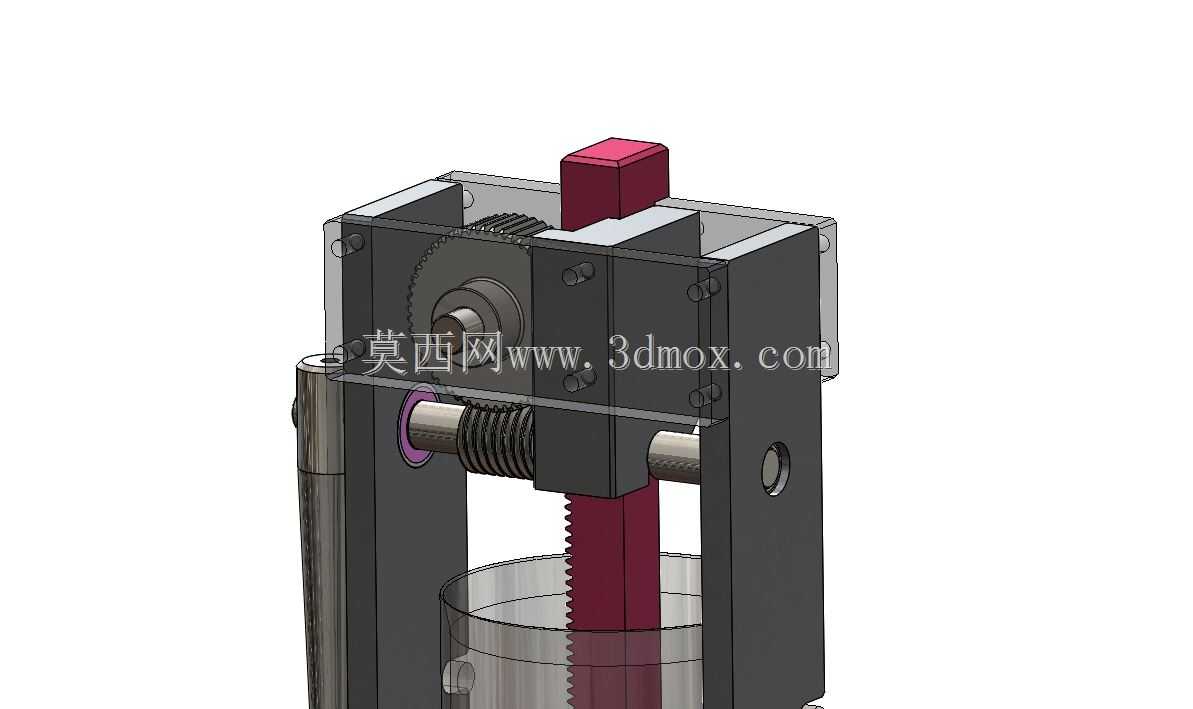

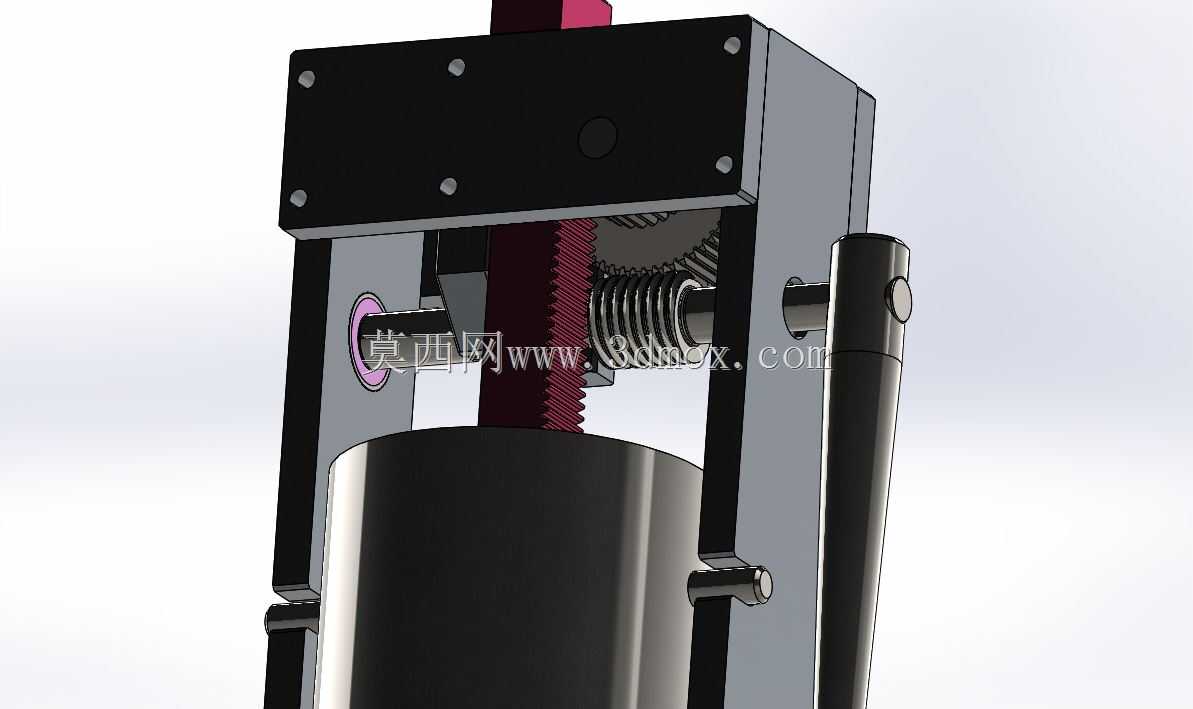

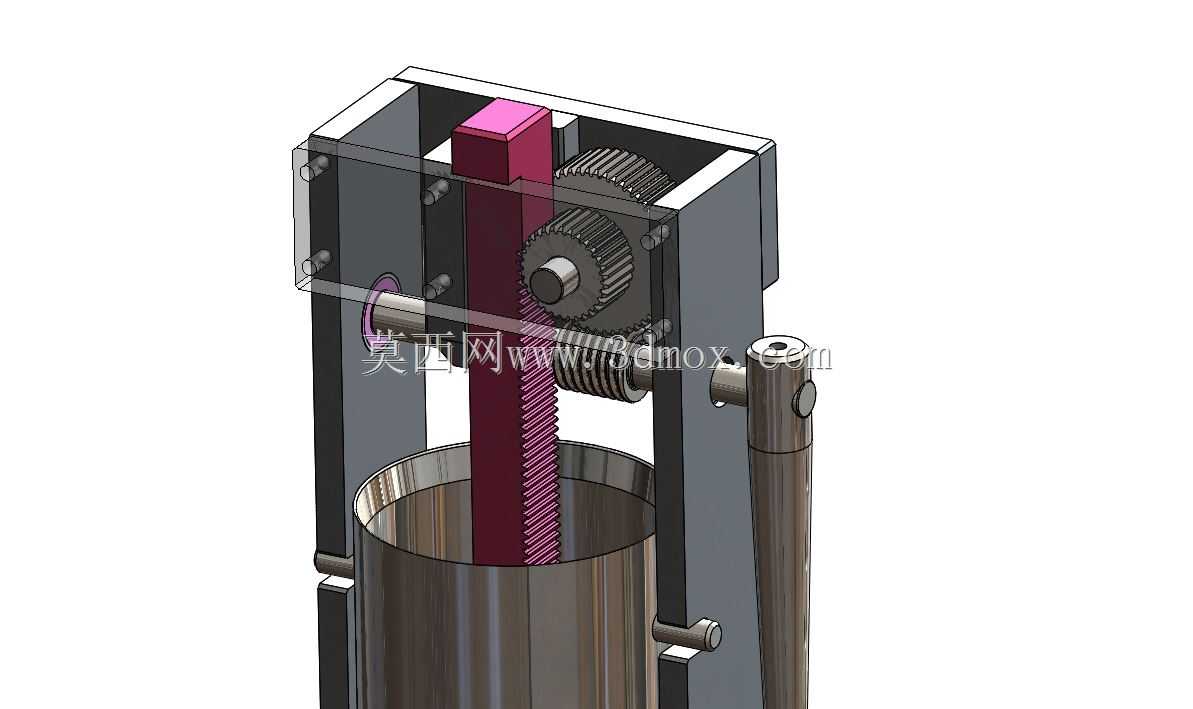

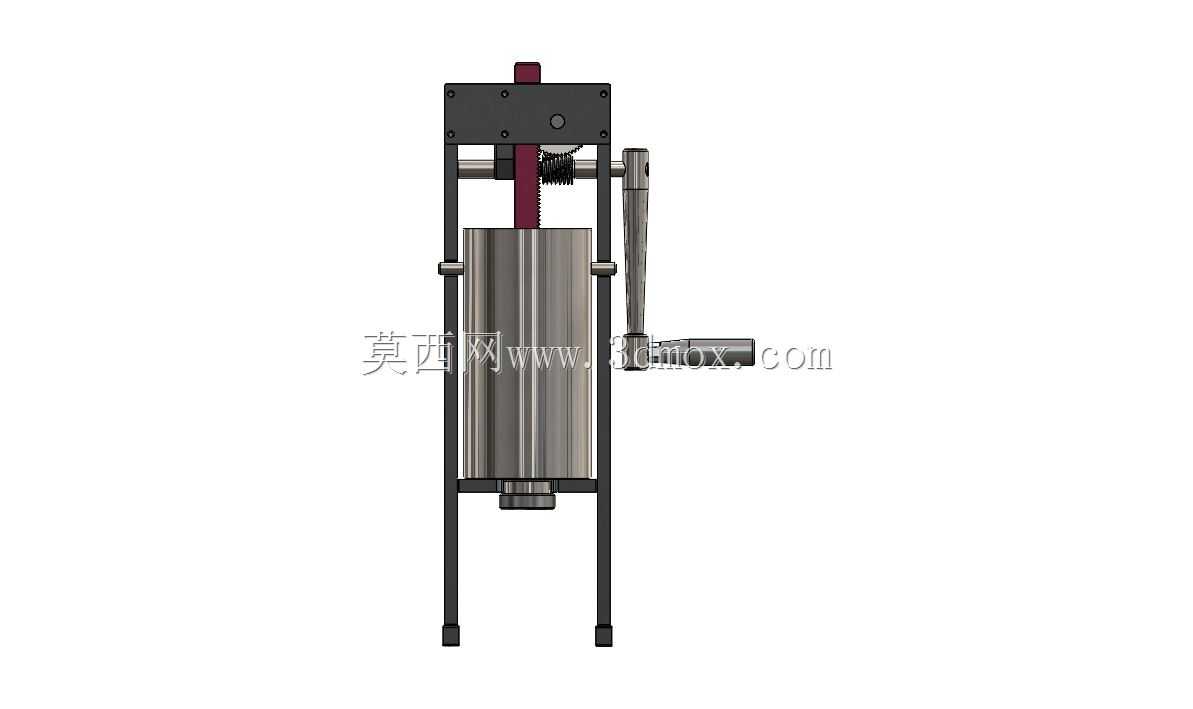

　　每个罐体下方都对应配置了独立的手动截止阀与管路连接结构，阀体带加长操作手柄，操作人员站在设备正面就能完成每一路过滤通路的通断切换，管路采用硬管连接搭配密封接头，减少流体输送过程的泄漏点，管路走向沿机架横梁排布，预留了足够的管夹安装位置，避免设备运行过程中管路振动带来的密封失效问题。右侧独立设置的立式压料单元，采用框架式方钢焊接机架，两根立式支撑柱搭配底部的横向安装脚，脚座上预留了地脚螺栓安装孔，可以直接固定在混凝土地面或者钢制操作平台上，保证压料作业时机架的稳定性；压料单元的筒体与左侧过滤罐体直径一致，内部配套可上下移动的压盘，压盘通过顶部的手动螺旋升降机构驱动，侧面伸出的操作力臂足够长，操作人员施加较小的力就能获得较大的压料推力，

　　筒体侧面设置了出料接口，可以直接对接左侧过滤单元的进料管路，也可以单独对接物料收集容器。整套设备的操作高度符合人体工程学设计，阀门操作手柄、压料力臂、罐体顶部锁紧旋钮的位置都设置在站立操作的舒适高度区间，不需要操作人员过度抬手或者弯腰操作；机架采用方管焊接成型，底部设置了横向连接横梁增强整体刚性，所有与物料接触的部件都预留了圆滑过渡的导流面，没有卫生死角，方便作业完成后的清洗与吹扫。从安装边界来看，整套设备的横向总宽度控制在1.2米以内，纵向深度不超过0.6米，立式压料单元的总高度略高于过滤罐体，最高点不超过1.8米，对安装场地的净空要求较低，不需要预留大型设备的吊装空间，小型生产车间、中试实验室都能完成布置；

　　设备的进料口设置在过滤单元的左侧管路端，出料口可根据工艺需求从过滤单元底部或者压料单元侧面接出，管路接口都采用标准通用管径，方便和现场现有物料管线快速对接。设计过程中针对手动操作的受力场景做了结构强化，比如压料单元的立柱与横梁连接位置增加了三角加强筋，避免长期受压出现焊缝开裂；过滤罐体的底部支撑座与台面之间设置了减震垫，减少流体通过时的振动传递到机架；每个罐体的顶部都设置了排气孔结构，开机进液时可以快速排出罐内空气，避免气阻影响过滤效率。这套装置没有配置复杂的电控与动力元件，全部采用手动操作结构，不仅制造成本更低，也适合在防爆要求较高的作业场景使用，不需要考虑电气防爆的额外投入，日常维护只需要定期检查密封件的磨损情况、阀门的启闭灵活性即可，维护门槛较低，一线操作人员经过简单培训就能完成日常操作与基础保养。
