WEG W22系列180M机座号三相异步电机

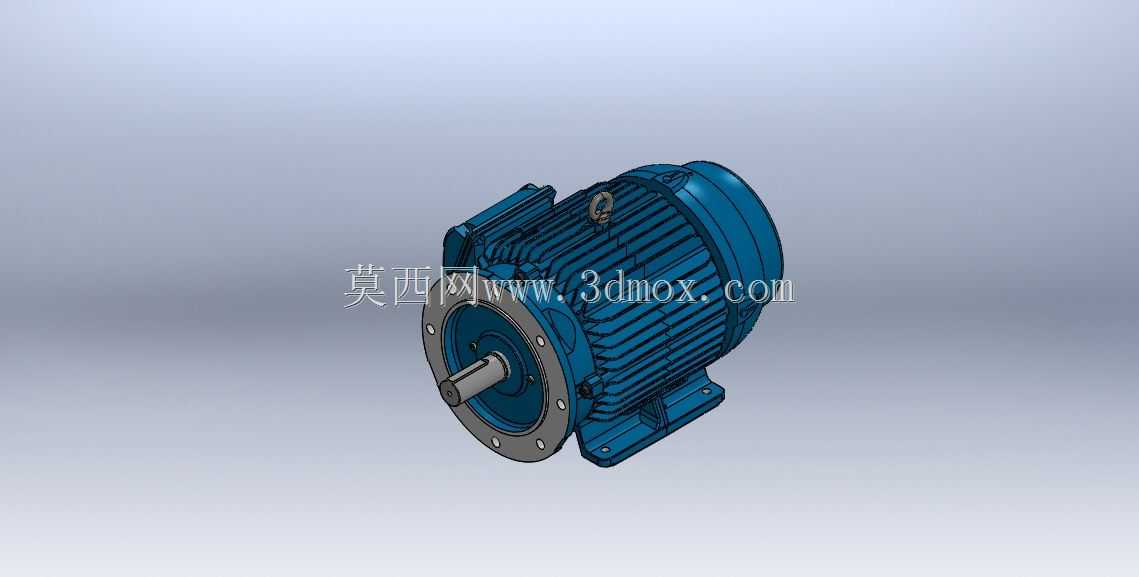

　　在工业传动系统的选型与三维布局设计中，180M机座号的低压三相异步电机是中等功率传动场景的核心动力单元，这款WEG W22系列电机的三维建模完全贴合实物的安装与结构特征，能直接嵌入各类设备的总装布局中完成干涉校验、安装空间预留的设计工作。从实际应用场景来看，该规格电机常被配套在输送线驱动单元、中小型风机水泵机组、机床辅助传动系统、轻工生产设备的动力输入端，适配380V常规工业供电场景，可在恒定负载、轻度波动负载的工况下长期稳定运行，是通用工业场景里覆盖度极广的动力部件。

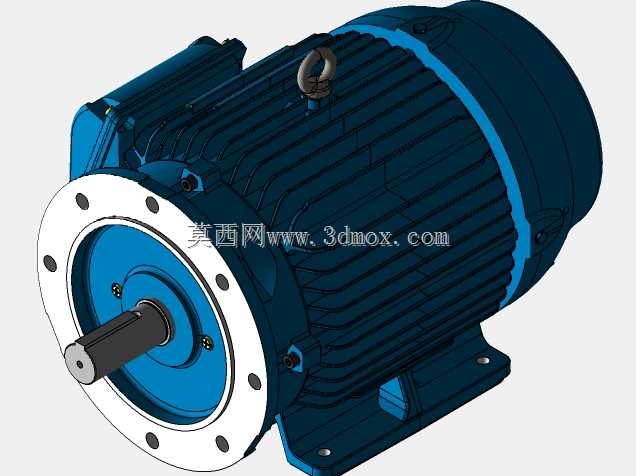

　　从结构功能特性来看，模型完整还原了该系列电机的散热筋布局，机壳表面沿轴向均匀分布的平行散热筋，能在电机运行时通过自带风叶的气流引导，将定子绕组产生的热量快速传导至机壳表面散出，避免长期高温运行导致的绝缘老化问题。端盖部分同时还原了法兰安装与底脚安装的复合结构——既可以通过前端法兰的止口与安装孔，直接对接泵体、减速机等需要同轴直连的设备输入端，保证同轴度误差控制在安装允许范围内；也可以通过底部的两个铸钢底脚，配合地脚螺栓完成卧式安装，适配不同设备的安装需求。输出轴部分还原了标准的轴伸直径、键槽尺寸，轴端的中心孔、轴肩定位结构都和实物一致，选型时可以直接匹配对应规格的联轴器、带轮等传动件，不需要额外核对轴部的配合尺寸。接线盒部分设置在机壳顶部的标准位置，预留了足够的线缆弯曲空间，建模时还原了接线盒的倾斜开盖结构，能直观体现现场接线时的操作空间边界，避免总装设计时出现接线盒被周边结构件遮挡、无法开盖接线的问题。机壳顶部的吊环结构也完整还原，该结构用于电机装配、检修时的吊装作业，总装布局时需要在吊环上方预留足够的吊装操作空间，不能在该区域布置固定的管线或结构件。

　　从设计思路上，这款模型的建模逻辑完全遵循实物的加工装配顺序：先以定子铁芯的内孔、机座的安装止口为基准搭建核心装配基准，再依次叠加转子组件、前后端盖、散热筋结构、风罩、接线盒、底脚、法兰等外部结构，所有配合面的尺寸公差都按照电机行业的通用配合标准设置，比如端盖与机座的止口配合采用过渡配合公差，轴伸与传动件的配合采用基孔制间隙配合，保证模型导入装配环境后，能直接用于公差分析、运动干涉检查。外形尺寸与安装边界方面，模型严格遵循180M机座号的标准尺寸规范：轴中心高为180mm，底脚安装孔的横向、纵向孔距完全符合IEC标准的尺寸要求，法兰止口直径、安装孔分布圆直径也对应标准法兰规格，前端轴伸长度、后端风罩的外伸尺寸都和实物一致，总装设计时可以直接以该模型的外轮廓为边界预留安装空间，不需要额外核对实物样本的尺寸参数。需要注意的是，模型还原了风罩的外凸结构，在做设备整体布局时，要在风罩外侧预留至少50mm的通风间隙，保证冷却风的进风通路顺畅，不能将风罩紧贴设备壁板布置，否则会影响电机的散热效率，导致运行时温升超标。另外底脚的安装孔为长圆孔结构，建模时还原了长圆孔的调节余量，现场安装时可以通过长圆孔微调电机的轴向位置，方便调整皮带张紧度、联轴器的同轴度，这部分结构细节的还原，能让设计人员在三维阶段就考虑到安装调节的空间需求，避免出现安装时没有调整余量的问题。
