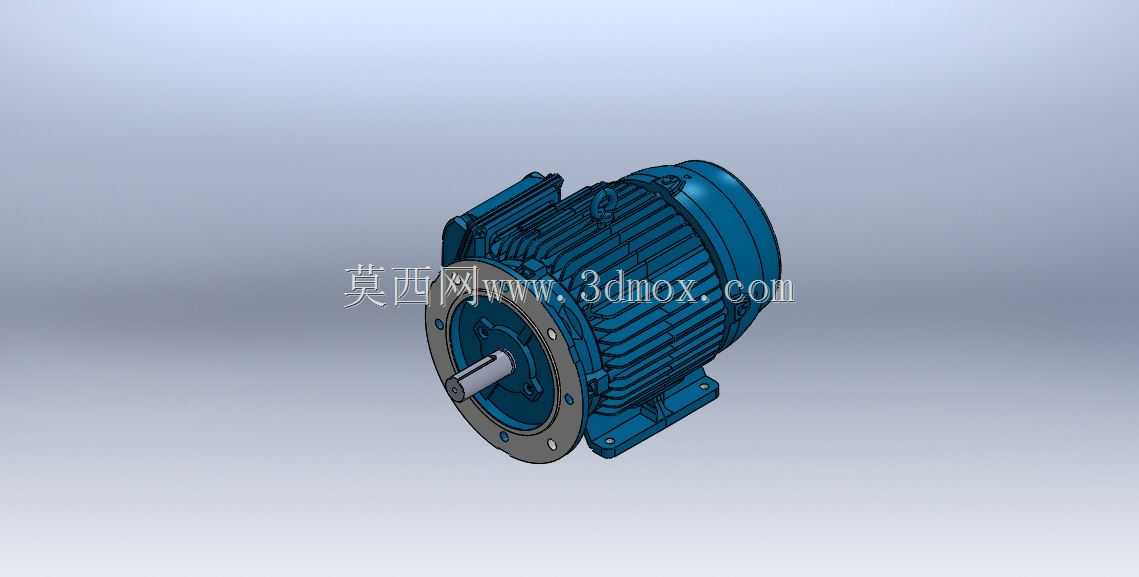

WEG W22 160M三相异步电动机结构模型

　　在工业传动系统的选型与配套设计环节，160机座号的低压三相异步电机一直是中小功率传动场景的核心动力单元，这款WEG W22系列160M规格的电机模型，还原了量产机型的完整结构细节，可直接用于成套设备的装配干涉校验、产线布局模拟以及运维培训的可视化演示。从实际应用场景来看，该规格电机常被配套在输送线辊道驱动、中小型风机水泵负载、机床辅助进给单元、橡塑机械的辅机传动等场景，适配380V常规工业供电场景，额定转速覆盖4极、6极常用区间，能够满足恒转速、轻载启动的多数通用传动需求。

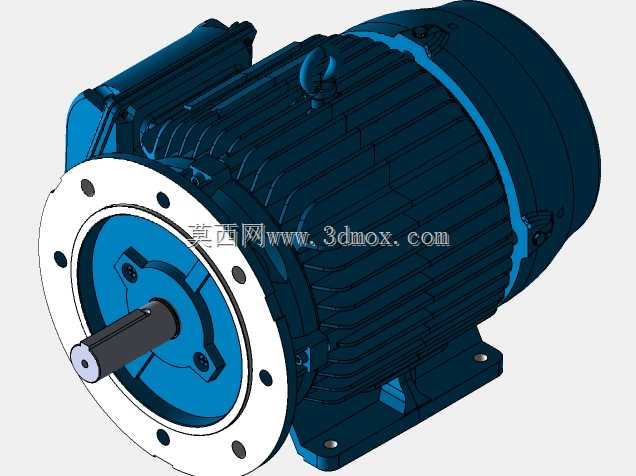

　　模型在结构还原上优先保证了安装边界的准确性，机座采用铸铁材质的散热筋结构，轴向均匀分布的平行散热筋沿着机座圆周方向排布，既保证了壳体的结构强度，也能在电机运行时通过表面空气对流带走绕组产生的热量，避免温升过高影响绝缘寿命。前端盖采用B5法兰安装形式，法兰止口尺寸、安装孔位的中心距、轴伸直径与键槽尺寸都严格遵循IEC标准的160M机座规范，设计人员在做配套安装板设计时，可以直接提取模型的安装面特征做配合，不需要反复核对二维图纸的尺寸公差，能大幅减少前期设计的尺寸核对工作量。轴伸端的密封结构采用双唇形油封，能够阻挡外界粉尘、水汽进入轴承腔，同时避免轴承润滑脂外泄，适配多粉尘、轻度潮湿的工业车间环境。

　　接线盒位置设置在机座顶部，预留了足够的线缆弯曲空间，盒体的密封面做了凸台结构，配套橡胶密封圈可以达到IP55的防护等级，能够满足多数户外安装、车间常规环境的使用要求。电机底脚采用一体式铸铁结构，与机座本体铸造成型，底脚的安装孔为长圆孔设计，允许安装时做小范围的位置调整，降低现场安装的对中难度，同时底脚的加强筋结构能够承受皮带传动、链传动带来的径向载荷，避免长期运行出现底脚断裂的问题。后端的风罩采用钢板冲压成型，表面做了防锈喷塑处理，风罩内部的散热风叶为离心式结构，风叶与轴伸采用过盈配合加键连接，运行时不会出现打滑移位，风叶产生的轴向气流能够顺着机座散热筋的方向快速流动，带走电机运行产生的热量，保证绕组温升控制在绝缘等级允许的范围内。

　　从设计思路来看，这款模型的建模逻辑完全遵循实际电机的生产装配流程，先完成定子铁芯与机座的过盈配合装配，再依次装配前端盖、转子总成、后端盖、轴承、风叶、风罩、接线盒等部件，所有配合面的间隙、装配关系都和实际量产机型保持一致，没有出现结构干涉、装配顺序错误的问题。对于做设备三维布局的设计人员来说，可以直接将该模型导入到成套设备的总装配体中，核对电机与周边防护罩、管线、传动部件的安全间隙，避免后期加工装配时出现部件碰撞的问题；对于做电机运维培训的场景，可以通过模型的剖切展示，直观呈现电机内部的绕组分布、轴承装配位置、散热风道走向，帮助运维人员快速理解电机的结构原理，掌握日常巡检的重点部位，比如轴承位的温升检测点、接线盒的线缆紧固位置、散热风道的清灰区域等。

　　需要注意的是，该模型还原的是标准安装尺寸的通用款机型，在实际选型配套时，如果是用于重载启动、频繁正反转、变频调速的特殊场景，还需要在此基础结构上调整转子的导条材质、加强绝缘等级、增加独立冷却风机等结构，但作为通用场景的配套设计参考，该模型的结构完整度、尺寸准确性已经能够满足绝大多数常规设计的需求，不需要再从零开始绘制电机的三维结构，能够有效缩短成套设备的设计周期，减少基础建模的重复工作量。
