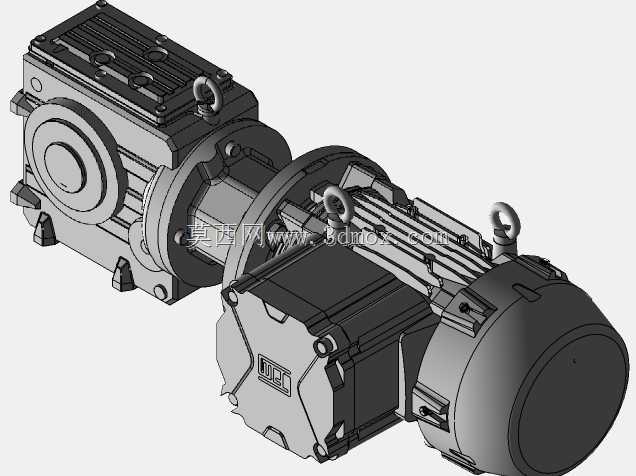

防爆型电机驱动减速一体传动装置

　　在存在易燃易爆气体、粉尘的高危工业作业场景中，普通传动设备的电火花、外壳温升极易引发安全事故，这类带防爆属性的电机驱动一体传动装置，是石化厂区井下作业、粉尘密集的粮食加工车间、易燃易爆溶剂输送生产线等场景的核心传动部件。整套装置将驱动电机与减速机构做了集成式设计，省去了现场安装时的联轴器对中工序，能大幅降低现场装配的误差累积，避免因对中偏差导致的轴承偏磨、输出轴振动超差等长期运行隐患。从结构设计逻辑来看，电机端采用了加厚的隔爆外壳结构，所有壳体结合面均按照隔爆间隙要求做了精加工处理，即使设备内部出现燃爆，火焰也会通过结合面的缝隙泄压降温，不会引燃外部环境的易燃易爆介质；壳体上的吊环结构按照整机重量做了载荷校核，满足车间吊装、

　　现场检修时的承重要求，避免吊装过程中出现部件脱落风险。减速段采用了直角轴输出的结构形式，相比同轴直连的传动结构，能有效压缩设备轴向安装空间，适配安装位置局促、传动方向需要90度转向的设备布局；输出轴端的连接法兰做了标准化的止口设计，可直接匹配市面主流的输送机主轴、搅拌机构输入轴、泵组驱动端等常见负载接口，无需额外加工过渡连接部件。设计过程中，对整机的安装边界做了明确的尺寸约束：电机尾部的散热筋结构突出量控制在合理范围，不会与周边的管线、防护栏产生干涉；减速箱侧面的油位观察孔、注油孔位置均预留了足够的操作空间，日常维护时无需拆卸周边附属部件即可完成润滑油更换、油位检查作业；接线盒的位置设置在电机侧上方，

　　现场布线时电缆弯曲半径符合电气安装规范，不会出现电缆过度弯折导致的绝缘层破损问题。从功能特性上看，集成式的结构让传动链长度大幅缩短，相比分体式的电机加减速机组合，传动效率提升明显，长期运行时的能耗更低；壳体表面的散热筋经过排布优化，在连续额定负载运行工况下，外壳表面温升控制在防爆标准要求的阈值内，不会因温度过高触发环境介质的燃点。输出轴的密封结构采用了多层复合密封设计，能适应多粉尘、有喷淋冲洗的作业环境，避免外界的粉尘、水汽进入减速箱内部，破坏润滑油膜、加速齿轮磨损。在设备选型适配时，可直接根据输出轴的法兰尺寸、轴径参数匹配负载端的安装接口，安装底座的螺栓孔位采用了长圆孔设计，允许现场安装时存在小范围的位置偏差，

　　降低现场安装的基座加工精度要求。整套装置的结构细节充分考虑了工业现场的实际运维需求，吊环的位置设置在整机重心的正上方，吊装时能保持设备水平，方便对准安装位；所有外露的紧固件均采用了防腐镀层处理，在潮湿、有腐蚀性气体的环境中也能长期保持紧固性能，不会出现锈死无法拆卸的问题。
