长杆防滑握柄打磨清洁工具结构设计

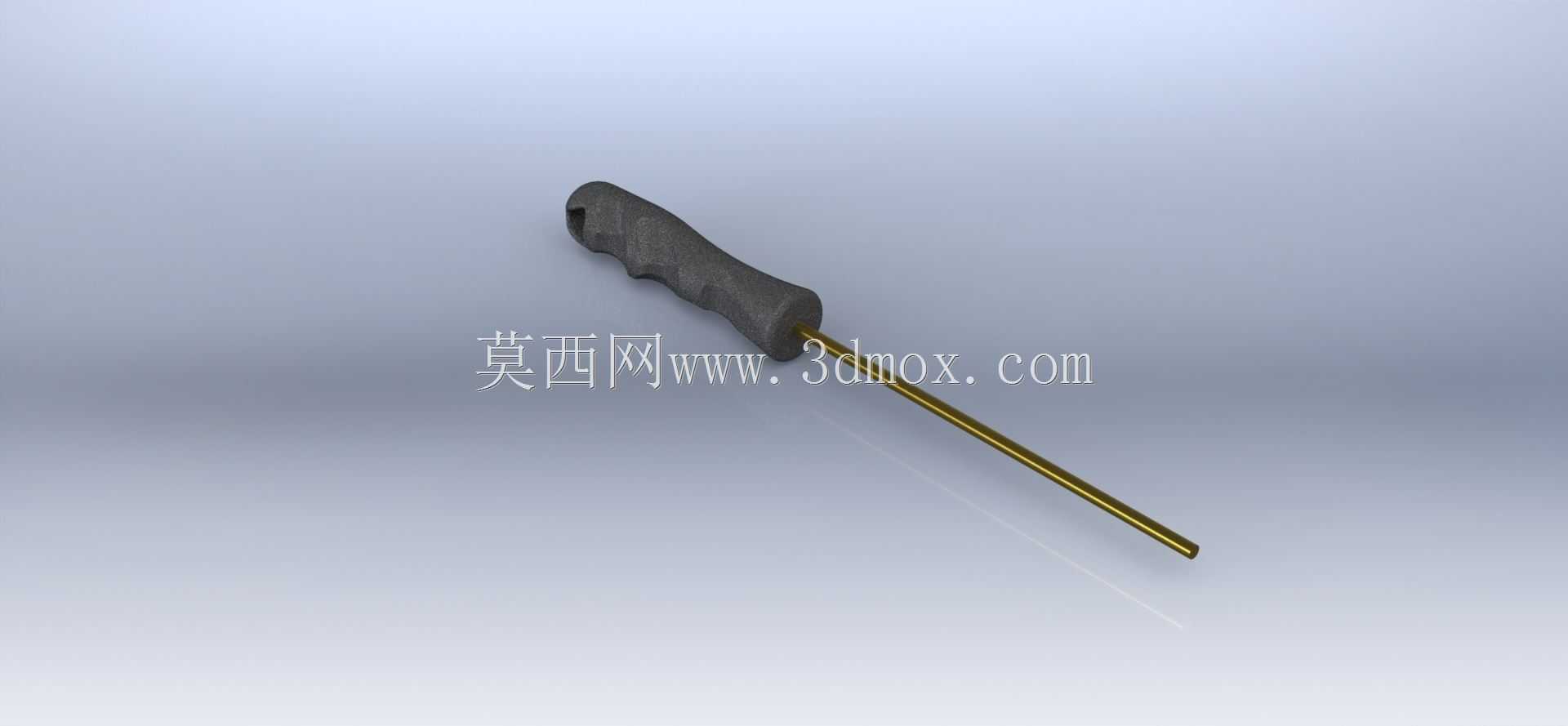

　　这款手持长杆工具的设计核心围绕生产线连续作业场景下的操作适配性展开，针对塑料制品生产线中打磨、清洁工位的高频操作需求做了定向结构优化。握柄部分采用多段式人体工学曲面造型，每一处凹陷弧度都匹配人手握持时的指腹贴合位置，连续作业4小时以上也不会出现明显的硌手、打滑问题，握柄表面做了微纹理防滑处理，即便工位环境存在少量粉尘、切削液残留，操作人员戴薄劳保手套也能稳定握持，不会出现工具脱手的安全隐患。长杆部分采用等径圆杆结构，杆身与握柄的连接位置做了过渡圆角强化，避免长期受力出现应力集中断裂的问题，杆身长度经过工位适配测算，刚好可以覆盖常规注塑件飞边打磨、内腔浮尘清理的作业半径，不需要操作人员频繁调整站位，能有效提升单工位的作业效率。

　　从设计思路上看，这款工具没有做多余的装饰性结构，所有曲面和尺寸都服务于实际操作需求：握柄的直径控制在32mm，适配绝大多数成年操作人员的握持尺寸，不会因为过粗导致握持费力，也不会因为过细增加长时间握持的疲劳感；杆身直径控制在6mm，既有足够的刚性应对打磨时的侧向受力，也不会因为杆身过粗影响狭小缝隙位置的作业可达性。在安装边界上，这款工具的杆身末端可以适配不同的工作头，包括打磨头、清洁毛刷头、吹气接头等，握柄内部预留了标准的快装接口，更换工作头不需要额外工具，按压即可完成拆装，适配生产线快速切换作业内容的需求。实际应用中，这类工具主要用在塑料制品成型后的后处理工位，处理注塑件合模线位置的飞边、清理型腔残留的塑料碎屑，

　　也可以适配在小型装配工位，用来推送狭小位置的小零件、清理装配缝隙里的杂物。结构设计上做了整体的动平衡校准，握柄位置的重量占比控制在60%左右，长杆部分采用轻质高强度合金材质，长时间手持操作不会出现头重脚轻的疲劳感，杆身表面做了硬质氧化处理，耐磨性能优异，日常使用中不会因为频繁摩擦、接触切削液出现锈蚀、掉屑的问题，避免对加工工件造成二次污染。握柄的尾部做了挂孔设计，工位闲置时可以直接挂在工位旁的工具挂板上，不会随意堆放导致杆身弯折、工作头损坏，也符合生产车间5S管理的工具存放要求。从建模细节来看，握柄的曲面过渡全部采用G2连续，没有尖锐的棱角，即便是意外碰到工件或者操作人员身体，也不会造成磕碰损伤；杆身与握柄的配合位置做了过盈配合加粘接槽设计，装配后连接强度可以承受50N的侧向拉力，完全满足日常作业的受力需求，不会出现杆身脱落的问题。
