汽车传感器安装固定冲压支架结构

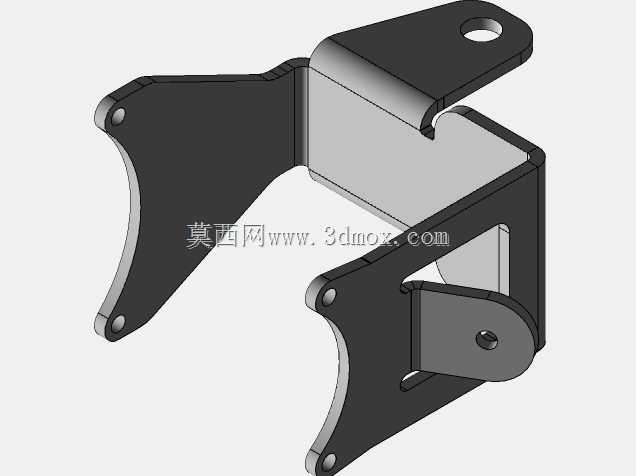

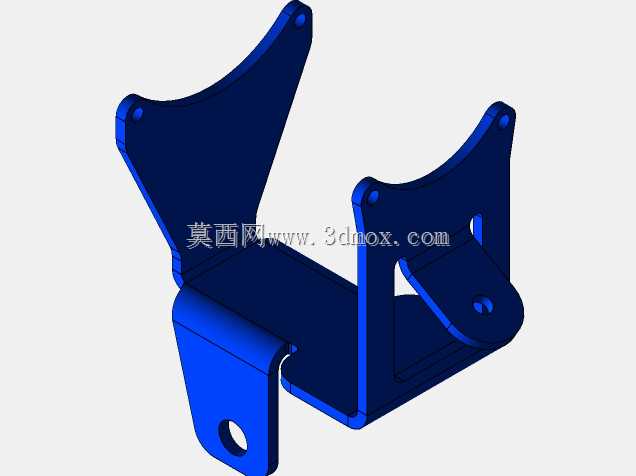

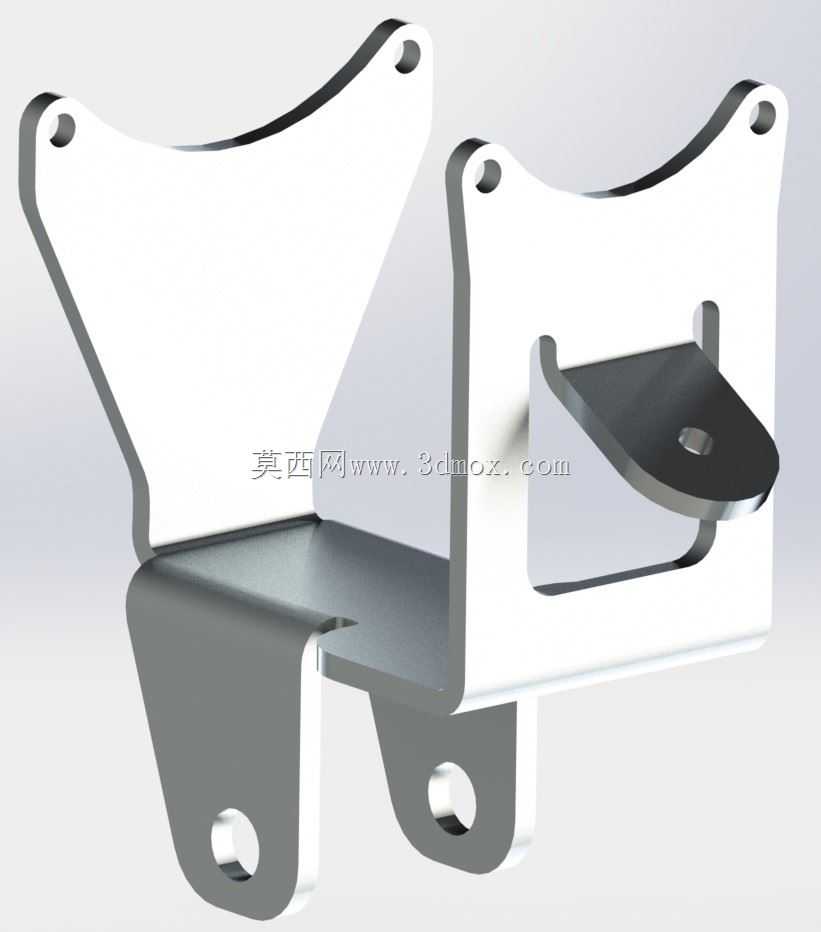

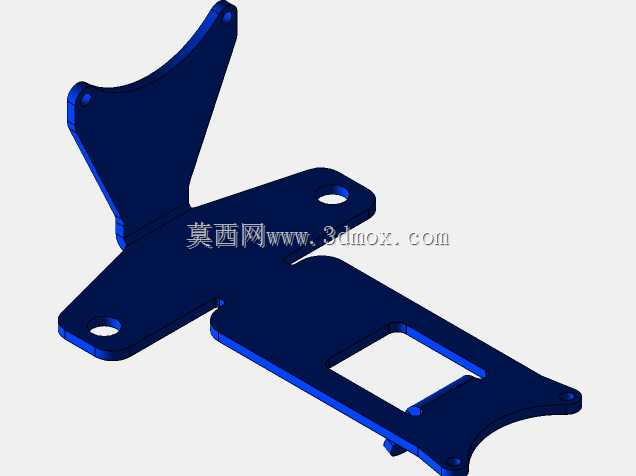

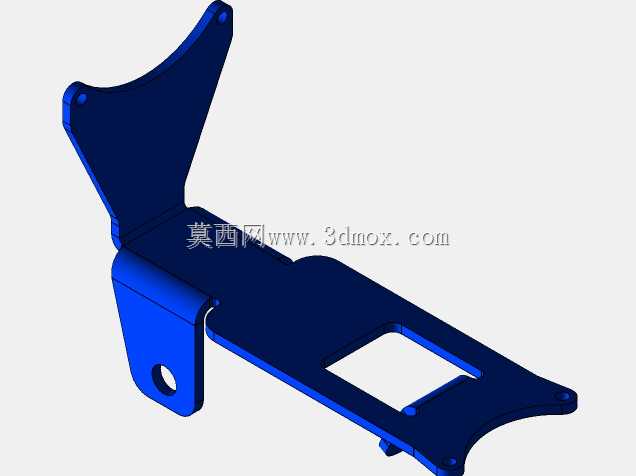

　　这款冲压成型的金属支架，核心应用场景集中在乘用车辆、商用车辆的底盘及动力舱区域，主要承担车载传感器的安装定位与承载功能，是传感器与车体结构之间的核心连接载体。在实际装车工况下，这类支架需要适配车辆行驶过程中的持续振动、温度交变以及泥水、盐雾等复杂环境侵蚀，因此在结构设计阶段就需要兼顾安装精度、结构强度与轻量化需求。从功能特性来看，支架采用一体化钣金冲压工艺成型，整体无额外焊接拼接结构，避免了焊接带来的应力集中与形变问题，主体承托平面用于贴合传感器安装基面，平面度公差控制在0.1mm以内，保证传感器安装后不会出现基面倾斜导致的检测精度偏差。支架两侧向上延伸的立板上开设的三个通孔，分别对应主安装定位孔与辅助防转孔，

　　其中主定位孔采用间隙配合公差设计，既可以抵消钣金成型过程中的微小尺寸偏差，又能保证安装螺栓穿装时的顺畅度，辅助孔则用于限制传感器绕主安装轴的转动自由度，避免车辆长期振动下传感器出现角度偏移。立板与承托平面之间的折弯处设置了工艺压筋，这一细节设计能够在不增加板材厚度的前提下，将支架整体的抗扭刚度提升40%以上，有效避免车辆急加速、急减速或者经过颠簸路面时，支架产生共振导致传感器输出信号出现杂波干扰。支架下方延伸出的两个带孔支耳，是用于将整个支架总成固定在车体纵梁或者安装基座上的结构，支耳的开孔位置经过反复校核，能够保证安装完成后传感器的检测端面与被测部件之间的距离处于设计要求的最佳区间，同时支耳与主体结构的折弯处做了圆角过渡处理，

　　避免应力集中导致的支架断裂问题。在设计思路层面，这款支架完全遵循汽车零部件的DFM设计准则，所有折弯角度均控制在常规冲压设备的加工能力范围内，最小折弯半径大于板材厚度的1.2倍，避免折弯处出现开裂隐患，板材选用冷轧低碳钢，成型后通过电泳处理提升防腐性能，整体重量控制在极低水平，符合汽车轻量化的设计趋势。从安装边界尺寸来看，支架整体的横向跨度、纵向高度以及安装孔位的中心距，都严格匹配对应车型的安装空间预留尺寸，不会与周边的线束、管路以及其他结构件产生运动干涉，安装时仅需依次穿装固定螺栓、打紧至规定扭矩即可完成装配，不需要额外的调整工序，能够适配整车生产线的快节拍装配需求。在实际使用过程中，

　　这类支架的结构可靠性直接关系到传感器的工作稳定性，一旦支架出现形变或者断裂，会导致传感器检测数据失准，进而影响整车电控系统的判断逻辑，因此在结构设计时，通过有限元仿真对支架的模态、强度进行了多轮验证，确保其在-40℃到120℃的工作温度区间内，结构形变量始终处于允许范围内，一阶固有频率避开了发动机怠速以及车辆行驶过程中的常见振动频率区间，从根源上避免共振问题的出现。不同于铸造或者机加工的支架结构，这款冲压支架的材料利用率能够达到85%以上，生产效率高，单件成本更低，适合大批量装车使用，同时冲压成型的零件尺寸一致性更好，能够保证每一台车的传感器安装位置都处于统一的精度范围内，减少整车下线时的传感器标定工作量。
