直径10毫米埃克索线性轴安装支座结构

　　在自动化输送、精密检测工位、小型模组滑台的搭建场景里，这类立式开槽支座是用来固定直径10mm规格埃克索线性轴的常用支撑件，很多做小型非标设备的结构工程师在做光轴导向布局时，都会优先选用这类成型支撑结构，省去自己从零设计支座、校核安装强度的冗余工作量。从实际使用场景来看，这类支座大多用在对安装空间有竖向限制的工位，比如桌面型点胶设备的Z轴导向支撑、小型分拣模组的光轴端部固定、检测传感器的滑移导轨支撑位，它的立式结构不需要在安装基面预留太深的沉孔，底部两个带安装孔的翼板直接贴紧安装台面，用内六角螺栓锁紧就能完成基座固定，安装边界的控制非常友好，底部翼板的总宽度适配常规20系列铝型材的安装槽距，不用额外做转接板就能直接固定在工业铝型材搭建的设备框架上，对于快速搭建设备原型的项目来说，能省下不少安装调试的时间。

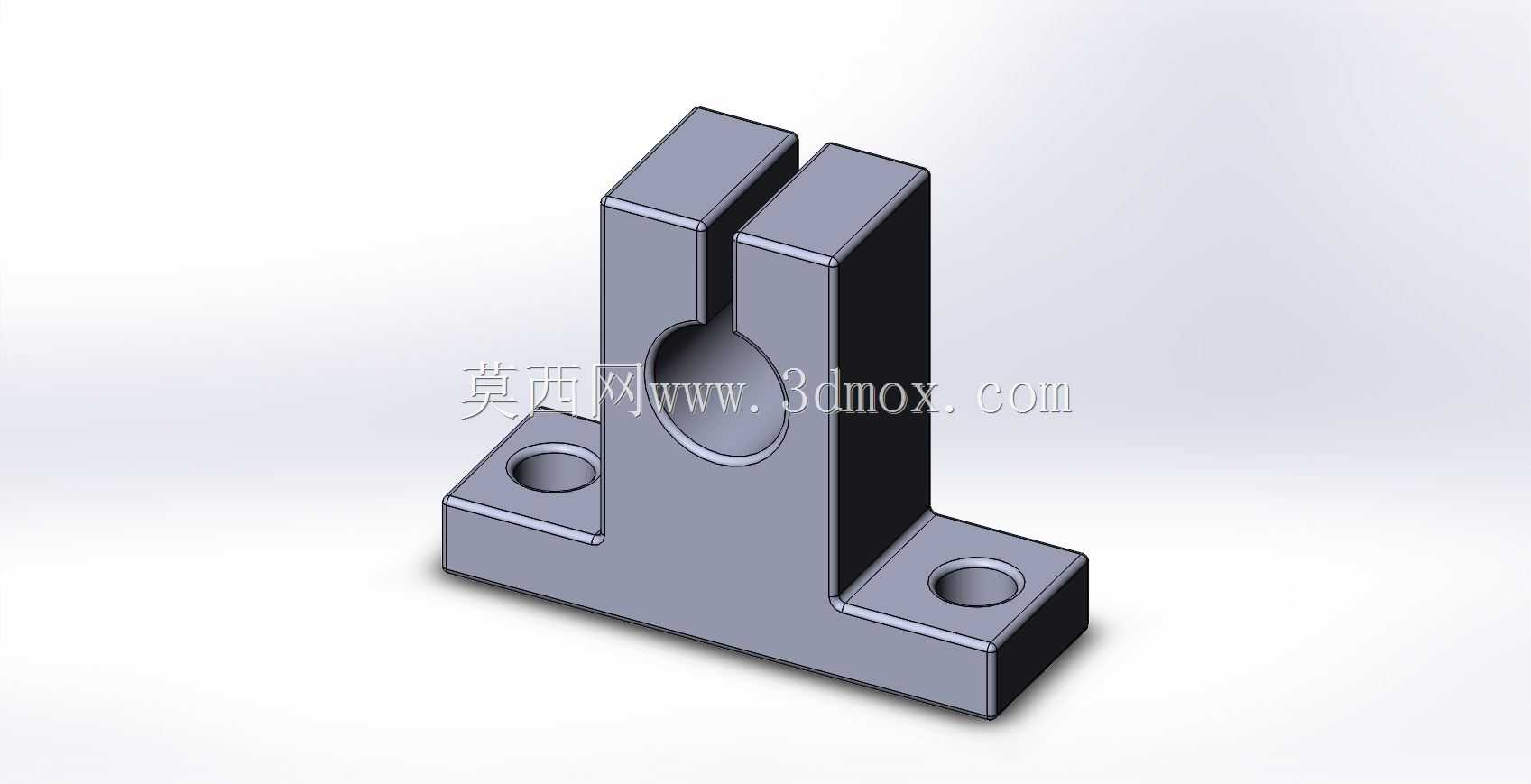

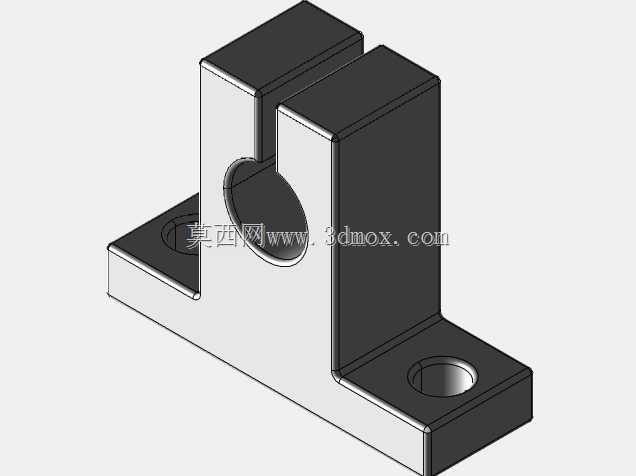

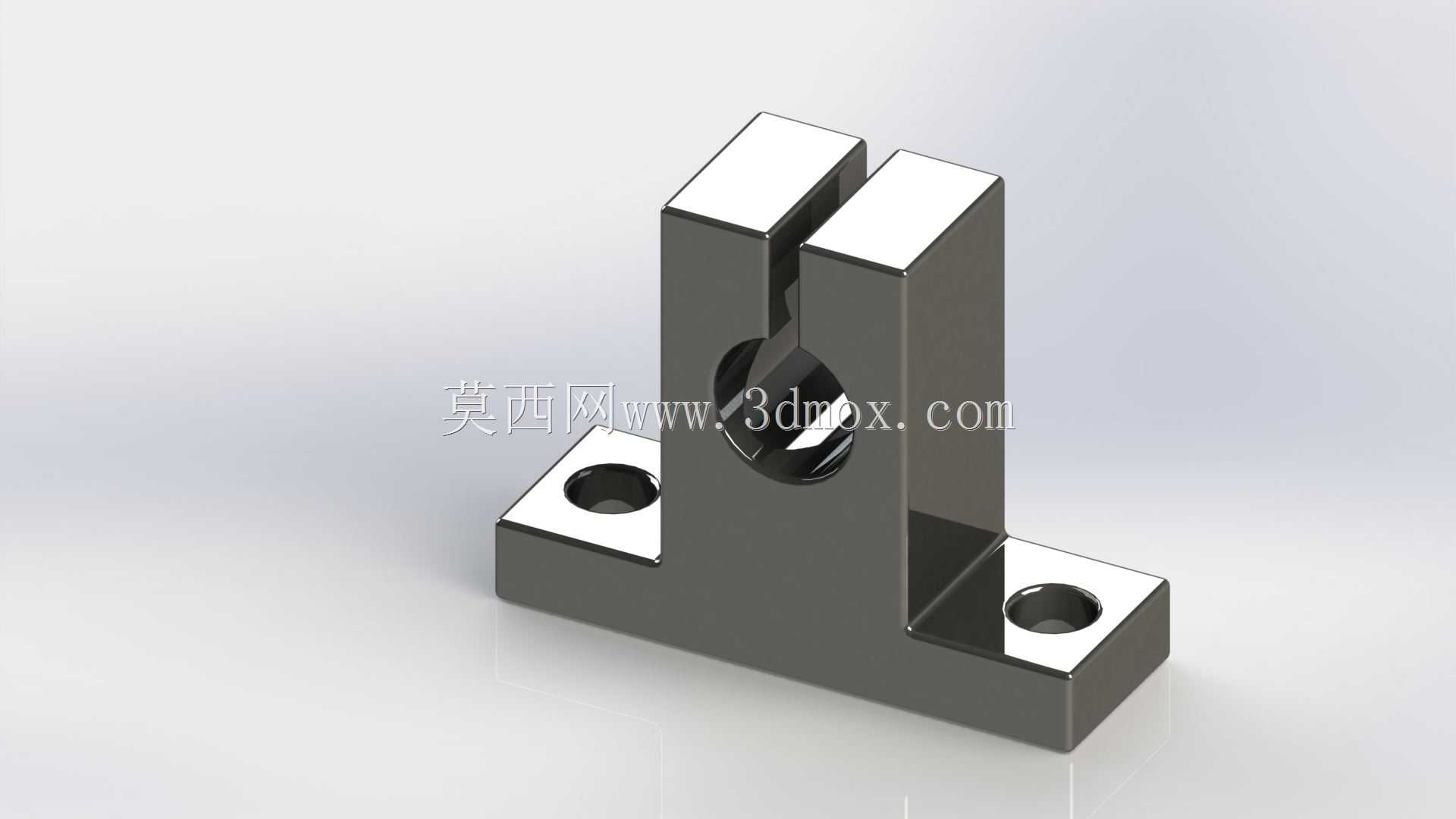

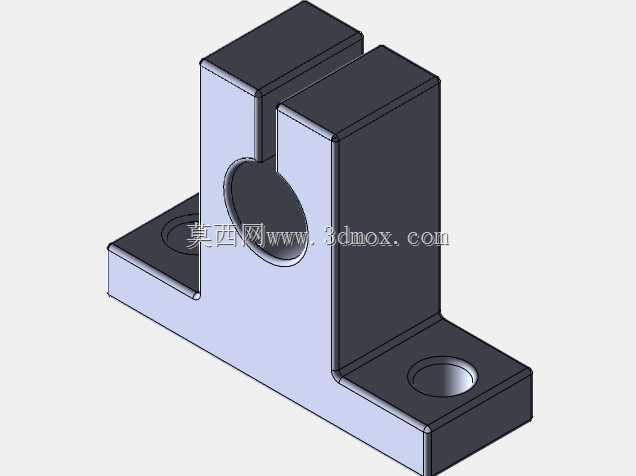

　　从功能特性上看，支座上部的开槽夹持结构是核心功能区，竖向的通槽把上部夹持段分成两个对称的夹臂，中间的通孔刚好适配10mm直径的线性光轴，安装时只需要把光轴穿入通孔，调整到需要的轴向位置后，锁紧夹臂侧面的锁紧螺钉（图中夹臂侧部的沉孔就是锁紧螺钉的安装位），就能靠夹臂的抱紧力把光轴完全固定，不会出现轴向窜动或者径向偏转的问题；这种开槽夹持的设计相比顶丝直接抵紧光轴的固定方式，抱紧接触面积更大，对光轴表面的损伤更小，固定后的抗扭、抗侧向载荷能力也更强，即使光轴上搭载的滑移负载有小幅的侧向冲击力，也不会出现光轴偏移的问题。夹臂的两个顶面做了精磨处理，平行度控制在合理公差范围内，要是有需要在光轴上方安装限位挡片或者行程触发块的需求，这个顶面可以直接作为安装基准面，不用再额外加工基准平面。

　　从设计思路上拆解这个结构，整体采用L型立式布局是经过实用性考量的：底部的水平安装翼板向两侧延伸，让整个支座的支撑重心落在安装基面的螺栓连线范围内，即使上部夹持的光轴带有偏心负载，支座本身也不会出现倾翻的趋势，两个安装孔的孔距经过优化，既不会因为孔距太小导致锁紧后支座绕螺栓转动，也不会因为孔距太大占用过多的安装台面空间。中间的竖向支撑段做了等厚设计，在保证夹持刚度的前提下尽可能减少了材料用量，夹臂处的开槽宽度控制在合理范围，既保证锁紧时夹臂有足够的弹性变形量抱紧光轴，又不会因为开槽过宽导致夹臂刚性不足、锁紧后出现夹臂断裂的风险。夹持孔的内壁做了粗糙度控制，和光轴配合时不会因为内壁粗糙划伤光轴的镀铬表面，能保证光轴固定后的同轴度，避免光轴出现倾斜导致滑移座卡滞的问题。

　　在实际选型适配的时候，需要注意这个支座的安装边界尺寸：底部翼板的厚度决定了安装螺栓的长度选型，螺栓穿过翼板后拧入安装基面的螺纹深度不能小于螺栓直径的1.5倍，才能保证锁紧强度足够；上部夹持段的高度决定了光轴安装后的中心高，也就是光轴轴线到安装基面的垂直距离，这个尺寸在做整体设备布局的时候要提前核算，避免光轴安装后和周边的结构件出现运动干涉。夹臂侧部的锁紧螺钉推荐使用内六角圆柱头螺钉，拧紧力矩控制在对应规格螺钉的推荐力矩范围内，不要过度拧紧导致夹臂出现塑性变形，失去夹持能力。另外这个支座的夹持孔是通孔设计，光轴可以从任意一侧穿入，既可以作为光轴的端部固定座，也可以作为光轴中间段的支撑座，使用场景的灵活性很高，在长行程光轴的布局里，每隔一段距离加装一个这类支座作为中间支撑，能有效避免光轴因为自重出现下挠弯曲，提升整个导向机构的运行精度和使用寿命。

　　很多新手工程师在做这类支撑结构设计的时候，容易忽略夹臂的应力集中问题，这个结构在开槽的根部做了小圆角过渡，能有效分散锁紧时的应力，避免开槽根部出现应力裂纹，延长支座的使用寿命；底部安装孔的位置也做了沉孔设计，锁紧螺栓的头部可以完全沉入沉孔内，不会突出翼板表面，保证翼板和安装基面完全贴合，不会因为螺栓头突出导致支座安装倾斜。整体结构没有多余的复杂特征，不管是采用机加工方式单件制作，还是开模批量生产，加工难度都很低，加工成本可控，这也是这类支座能在非标自动化领域被广泛应用的重要原因。在实际装配调试的时候，如果需要调整光轴的高度或者水平度，只需要稍微松开锁紧螺钉，调整光轴的位置后再重新锁紧即可，不用完全拆卸支座，调试效率很高，对于需要反复调整工位位置的研发类设备来说，这种快调的属性能大幅缩短设备的调试周期。
