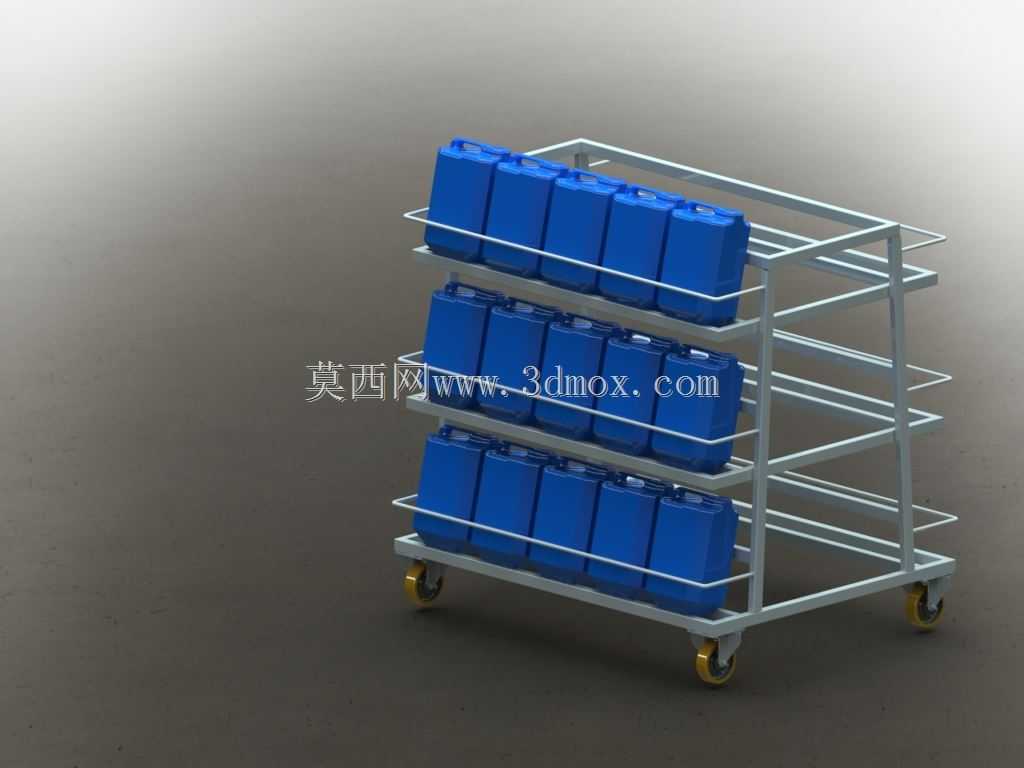

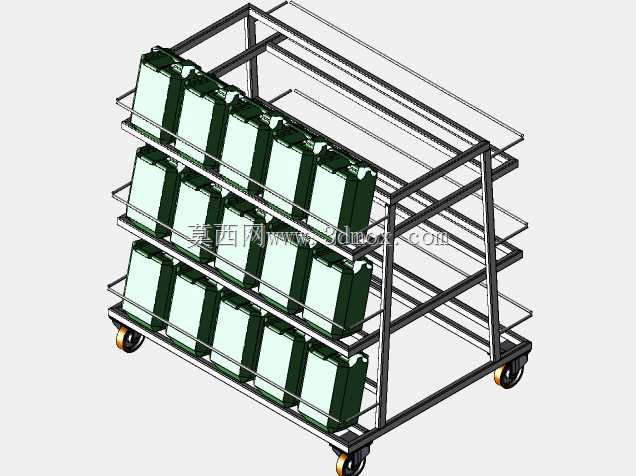

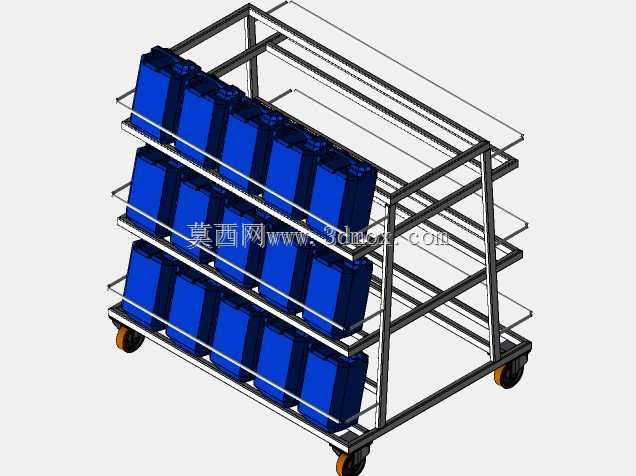

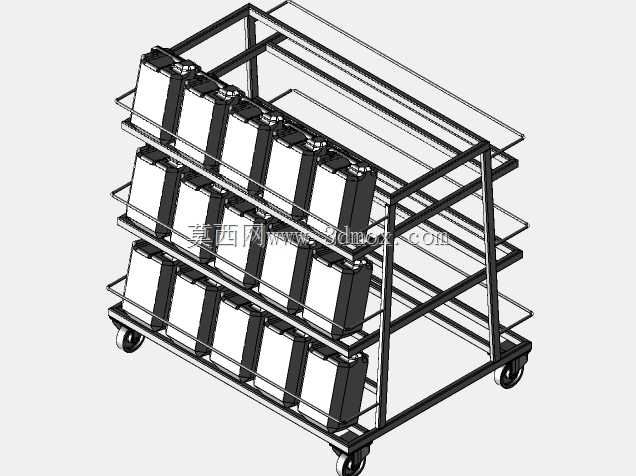

三层带脚轮方管周转料架

　　这款三层带脚轮的方管周转料架，主要面向生产车间工序间物料转运、线边仓临时储放、成品短距离驳运这类场景设计，适配标准方形塑料储料箱的批量存放需求，在汽配、电子装配、日化包装这类需要频繁周转同规格包装物料的生产场景中适配性极强。从结构设计逻辑来看，整体框架采用等截面矩形方管弯折后满焊成型，所有焊缝位置均做了焊后打磨处理，避免焊渣凸起刮蹭料箱表面或是划伤操作人员，框架整体做了静电喷塑处理，耐磨防锈的同时也能降低车间日常使用中的磕碰掉漆概率。三层承载层采用等间距排布的悬臂式托条设计，托条同样采用小规格方管制作，与主框架焊接为整体，每层托条的排布间距刚好匹配对应规格塑料料箱的底部支撑筋位置，料箱推入后不会出现局部悬空变形的问题，

　　同时每层托条外侧没有设置全高挡边，仅在端部做了向上的小凸起限位，既可以避免料箱从层架侧面滑出，又不会阻碍料箱从正面推入或取出，操作人员取放物料时不需要抬升过高的高度，符合工位作业的人机工程要求。底部的四个脚轮采用带刹车的万向聚氨酯脚轮，两个定向轮搭配两个万向带刹轮的配置，既可以保证长距离推行时的方向稳定性，停靠在线边工位时踩下刹车即可完全固定料架位置，不会因为车间地面轻微倾斜或是人员误碰出现滑移，聚氨酯轮面的材质也不会划伤环氧地坪，适配大部分现代化生产车间的地面条件。从安装边界与尺寸适配来看，料架整体宽度适配标准塑料周转箱的五箱并排摆放尺寸，每层刚好可以放置五个同规格方形料箱，三层总承载量可以满足单批次15箱物料的转运需求，

　　整体高度控制在成年人胸部以下位置，操作人员站在料架正面即可轻松取放最上层料箱内的物料，不需要踮脚或是借助登高器具；料架的整体长度与宽度尺寸也适配标准货运电梯、车间通道的通行宽度，在车间内部通道转弯、进出电梯时不需要额外调整角度，单人即可轻松推行转向。在实际使用过程中，这类料架可以替代传统的固定式货架完成线边物料的动态补给，不需要额外配置叉车等转运设备，生产线旁的操作人员可以直接将装满物料的料箱推入料架，整架推送到下一个工序工位，减少了单次单箱搬运的重复动作，提升工序间物料流转的效率；托条式的层架设计相比整板式层架重量更轻，整体框架的自重更低，推行时的阻力更小，同时镂空的结构也方便日常清理层架上的积尘、掉落的物料碎屑，

　　不会出现积料藏污的问题。框架顶部额外设置的一圈加高扶手，既可以作为推行时的握持位置，也可以对最上层的料箱起到额外的防护作用，避免推行过程中最上层料箱因为急停出现倾倒掉落的情况；所有方管的弯折位置均采用圆弧过渡，没有尖锐的直角边角，降低车间内人员走动磕碰时的受伤风险。在结构强度校核层面，主框架的方管壁厚选型按照每层满载料箱的总重量做了1.5倍的安全系数冗余，满载状态下框架整体的挠度变形量控制在允许范围内，长期反复满载使用也不会出现层架下弯、框架开焊的问题，脚轮的安装位置采用加厚的安装板与主框架底部焊接，连接强度可以承受满载状态下过车间减速带、地面接缝时的冲击载荷，不会出现脚轮脱落的问题。
