25毫米直径埃克索线性轴立式安装支架

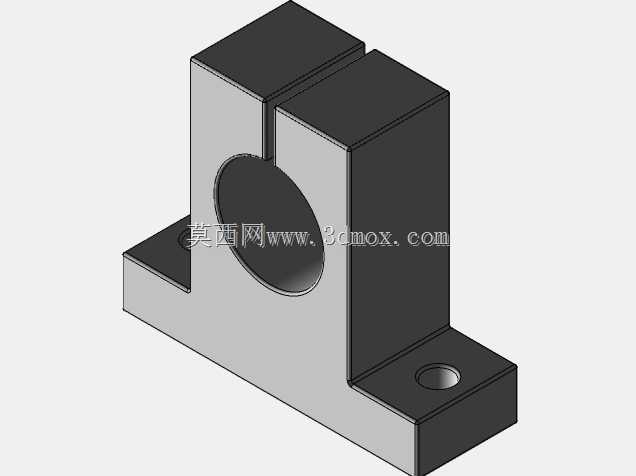

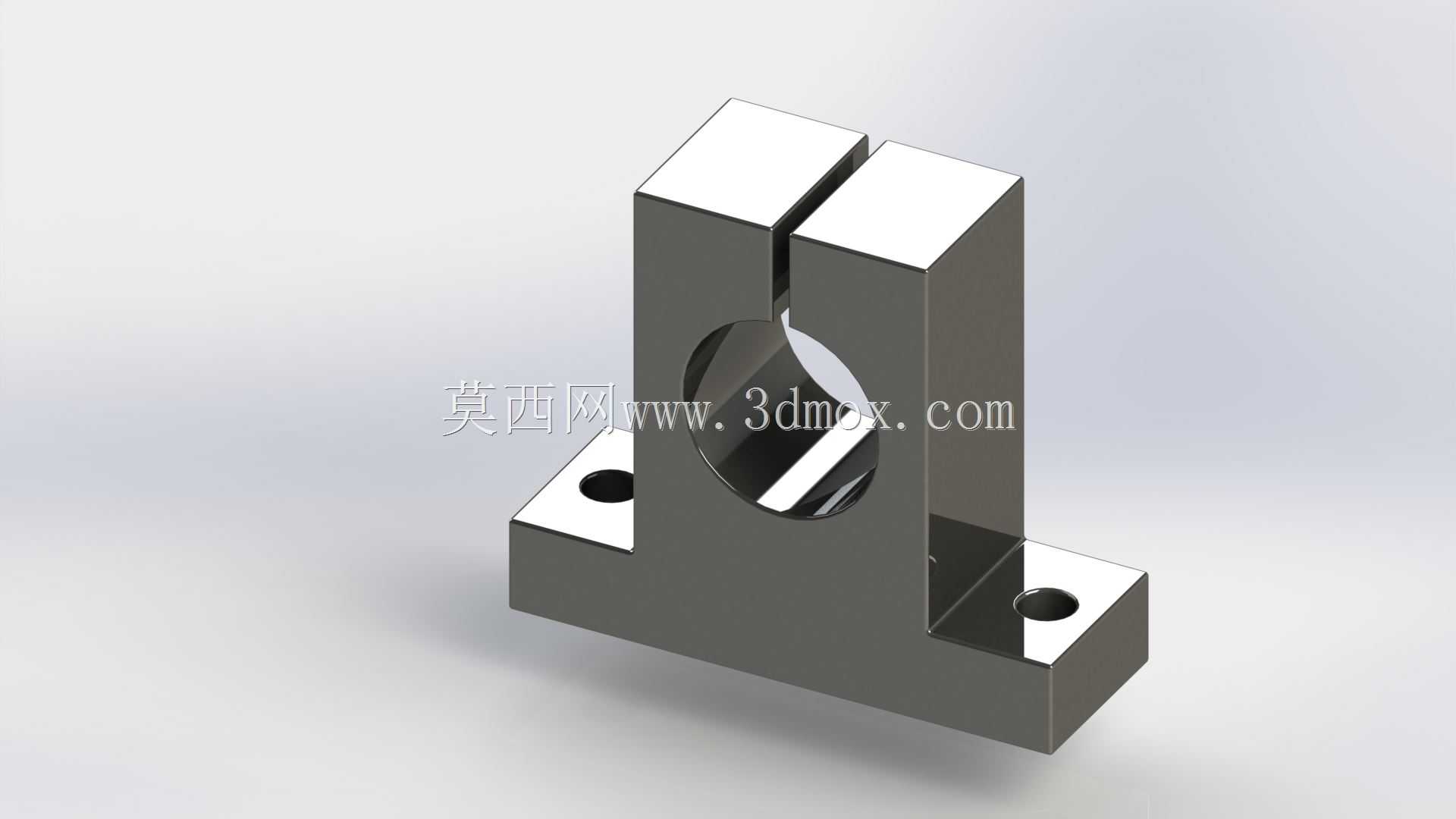

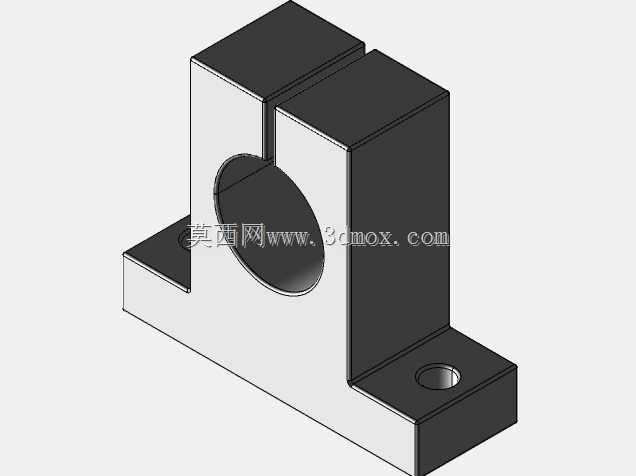

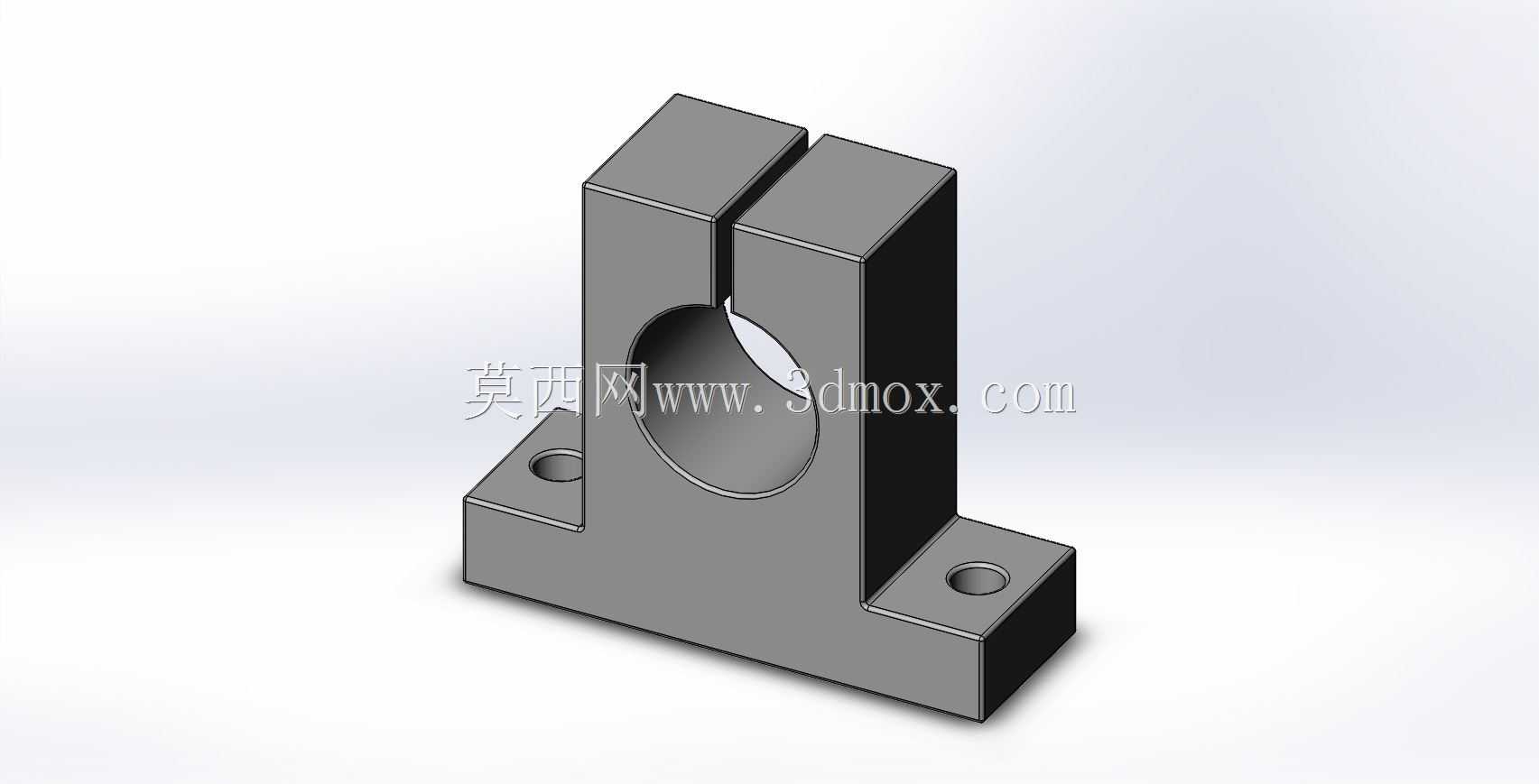

　　在自动化输送线、精密检测工位、小型模组滑台的搭建过程中，光轴类导向部件的固定支撑一直是影响整机运行精度的关键细节，这款适配25毫米直径埃克索线性轴的立式支架，就是针对这类场景开发的专用支撑构件。从实际使用场景来看，这类支架常被用在3C产品组装流水线的导向轴两端固定、视觉检测设备的镜头升降导向支撑、小型包装设备的物料推送轴定位环节，相比卧式轴座，立式结构的安装基面与轴孔中心的垂直高度更高，能够避开安装台面上的线路、接头等凸起干涉件，给轴端的联轴器、锁紧螺母留出足够的装配操作空间。

　　从功能特性上看，支架上部采用开口式夹紧结构，轴孔侧壁预留了通槽，安装时只需要拧紧开槽位置的锁紧螺丝，就能通过金属形变抱紧穿入的线性轴，不需要额外加工轴肩或者加装定位卡簧，既可以实现轴的完全固定，也能在调试阶段松脱螺丝，小幅调整轴的轴向位置，适配不同行程的安装需求。底座部分采用双侧带安装孔的L型法兰结构，两个安装孔对称分布在立板两侧，相比单孔固定的支座，这种结构能抵消线性轴往复运动时产生的侧向倾覆力矩，避免长期运行后支架出现偏移松动，安装时可以使用内六角圆柱头螺丝直接穿过沉孔固定在铝型材台面或者钢板安装面上，沉孔设计能够让螺丝头完全埋入底座表面，不会突出平面影响其他部件的排布。

　　设计思路上，这款支架没有采用多余的减重或者装饰结构，整体以实心金属块为基础加工而成，立板与底座为一体化结构，不存在拼接焊缝或者装配缝隙，从根源上避免了装配误差带来的轴孔垂直度偏差。轴孔的中心高度经过精准核算，当25毫米直径的线性轴穿入固定后，轴的下沿与安装基面之间留出了足够的间隙，能够保证轴上配套的直线轴承、滑块在往复运动时不会与安装台面发生摩擦，同时上部的开槽宽度经过反复验证，既保证锁紧时能够产生足够的抱紧力，不会因为夹紧力不足出现轴打滑转动的问题，也不会因为开槽过宽导致锁紧时轴孔出现过度形变，影响轴的直线度。

　　从安装边界尺寸来看，底座的两个安装孔中心距适配常用的30系列、40系列铝型材的槽距，不需要额外制作转接板就能直接安装，立板的厚度经过加强处理，当轴端承受径向负载时，立板不会出现明显的形变，能够保证轴的支撑刚性。轴孔的加工公差严格匹配线性轴的外径公差，穿轴时不会出现过紧无法装入或者过旷存在间隙的问题，开槽位置的锁紧螺丝孔采用标准公制螺纹，现场装配时不需要准备特殊规格的紧固件，使用常规的内六角扳手就能完成全部安装操作。在实际设备维护过程中，这种开口式支架的优势也十分明显，当需要更换线性轴或者调整轴的位置时，不需要将轴上的所有滑块、连接件全部拆除，只需要松脱支架的锁紧螺丝，就能将轴从侧面或者端部抽出，大幅降低了设备调试和维护的时间成本。在一些对导向精度要求较高的场景中，还可以在支架与安装面之间增加薄铜皮调整垫片，通过微调支架的高度来校正整根轴的水平度，抵消安装面的加工误差，保证线性轴上的运动部件运行顺畅，不会出现卡滞、爬行的问题。
