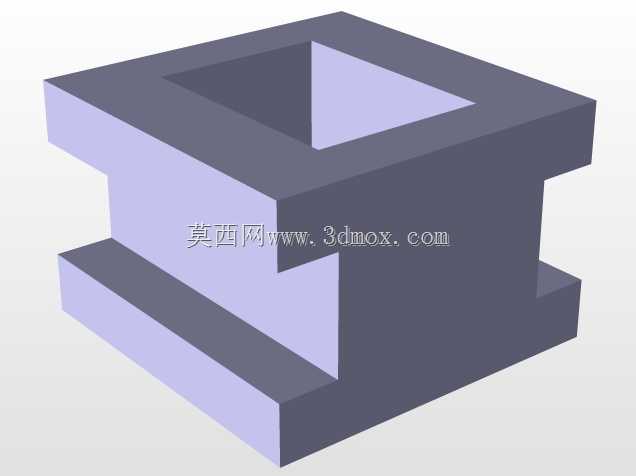

工字形凹腔结构练习构件三维造型

　　做机械结构设计的从业者大多有体会，基础特征的建模熟练度，直接决定复杂装配体的搭建效率，这类带中部凹腔的工字形块状构件，看似造型简单，实则涵盖了实体建模里最常用的拉伸、切除、倒角等核心操作，是练习特征逻辑顺序的典型载体。从实际应用场景来看，这类对称式凹腔结构常出现在传感器安装基座、小型工装定位块、检测设备的承载垫块这类零部件上，中部的内凹空间既可以容纳传感器的接线端、小型检测元件的本体，也能为安装时的紧固件预留操作空间，避免装配时出现干涉。

　　设计这类构件的时候，首先要明确安装边界的约束：作为承载类的块状零件，底部的安装面平面度要求通常在0.02mm以内，保证和安装基板贴合时不会出现翘曲，影响检测或定位精度；上部的凹腔侧壁厚度需要根据承载的载荷计算，若用于固定轻量型的光电传感器，侧壁厚度保留3-5mm即可满足刚性要求，若用于承载较重的检测模块，还需要在凹腔的转角处增加圆角过渡，避免应力集中导致的构件开裂。外形尺寸的设定上，这类构件的整体长宽比通常控制在1:1到1.2:1之间，保证放置时的稳定性，上下两层的凸缘宽度要和配套的安装槽尺寸匹配，通常单边预留0.1-0.2mm的间隙，方便装配时的推入调整，同时不会因为间隙过大导致定位偏移。

　　从建模思路来说，这类零件不需要复杂的曲面操作，核心是理清特征的先后顺序：先绘制底部的凸台截面，拉伸得到基础底座，再向上拉伸中部的支撑结构，最后绘制上部的框架轮廓，通过拉伸切除得到中部的凹腔，之后对所有的锐边进行倒钝处理，避免加工和装配时划伤操作人员。需要注意的是，凹腔的底部转角如果是直角设计，实际铣削加工时刀具无法完全清角，建模时就要提前预留R0.5以上的内圆角，匹配常用立铣刀的加工半径，减少后续钳工修配的工作量。

　　实际使用中，这类构件的侧面通常会预留螺纹孔，用于穿入紧定螺钉固定内部安装的元件，建模时要注意螺纹孔的位置不能和凹腔的侧壁发生干涉，孔深要控制在构件整体厚度的三分之二以内，避免钻穿构件影响结构强度。上下凸缘的外侧表面可以根据需求做网格滚花或者平面处理，若需要经常调整安装位置，滚花面能增加摩擦力方便手动挪动，若为固定安装场景，平面处理即可降低加工成本。很多新手建模时容易忽略拔模角度的设置，若这类构件采用注塑或者3D打印工艺加工，所有的竖直侧壁都要添加1-2度的拔模斜度，保证成型后能顺利脱模，不会出现侧壁拉伤的问题；如果是采用金属铣削加工，则不需要设置拔模角，保证侧壁的垂直度即可。

　　这类结构虽然基础，但能很好地训练建模时的工艺思维，不能只追求造型的外观相似，还要结合实际的加工、装配、使用场景调整细节参数，比如凹腔的深度要匹配内置元件的高度，保证元件安装后不会突出上表面，影响后续的盖板安装；底部的安装孔位置要和配套基板的孔位对齐，孔的直径要比选用的安装螺栓大0.5mm左右，补偿安装时的位置误差。很多时候这类基础构件的设计合理性，会直接影响整套检测装置的装配效率，若尺寸链计算出现偏差，哪怕只是0.1mm的误差，都可能导致传感器的检测位置偏移，最终影响整套设备的检测精度。
