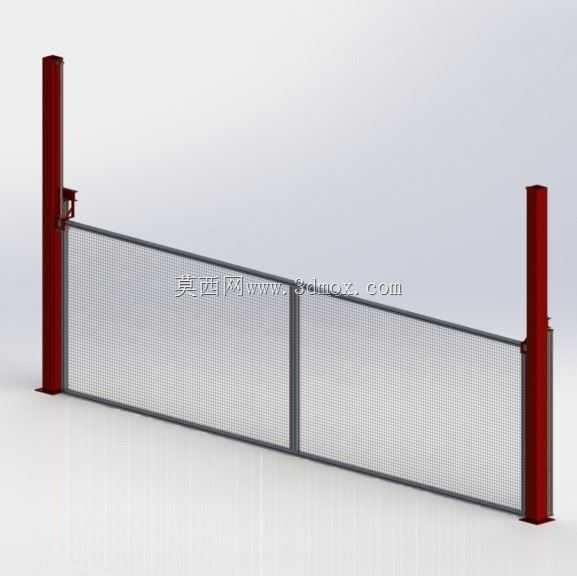

双立柱气动升降式车间安全防护隔断装置

　　在汽车零部件焊装、总成装配以及工业自动化生产线的工位边界区域，这类带双立柱支撑的网状隔断装置是现场安全防护体系里的常用配置，核心作用是在设备运行过程中形成物理隔离屏障，避免无关人员误入设备作业半径范围，同时不会完全遮挡操作人员的观察视线，方便实时监控工位内的设备运行状态与工件加工进度。不同于固定式焊接围栏，这款隔断采用气动驱动的升降结构，在需要转运大型工件、开展设备维保作业时，可通过气动回路控制网体整体下降至与地面齐平的高度，留出足够的通行空间，无需像传统围栏那样拆卸板块或者预留专门的安全门，能大幅缩短工位间物料转运的辅助时间，适配多品种小批量生产时频繁切换工位物料通道的需求。

　　从结构设计逻辑来看，两侧的立式立柱采用矩形钢型材加工而成，内部集成了气动执行元件与导向滑轨，既作为整个隔断装置的承重支撑结构，也为网体的升降运动提供精确的导向约束，避免网体升降过程中出现卡滞、偏摆的问题。立柱底部设计有带安装孔的法兰底座，安装时可通过膨胀螺栓直接固定在车间硬化地面上，不需要额外做预埋基础，对现有车间的地面改造量极小，适配大部分已投产车间的现场安装条件。中间的防护网部分采用金属钢丝编织的网格结构，边框通过铝合金型材压合固定，在保证整体结构刚度的同时尽可能降低网体自身重量，减轻气动驱动回路的负载，网格的孔径尺寸经过核算，既可以阻挡人员肢体误入作业区域，也不会因为网孔过密导致观察视线受阻，同时能满足焊装工位的焊渣飞溅防护要求，避免高温焊渣穿透网体伤及外侧人员。

　　设计过程中需要重点考量几个核心边界参数，首先是立柱的安装间距，这款隔断的单组网体覆盖宽度适配常规自动化工位的开口尺寸，若需要覆盖更宽的通道，可采用多组单元拼接的方式，相邻单元共用中间立柱即可，不需要额外增加支撑结构，整体布局灵活性较强。其次是升降行程的设定，网体升起后的有效防护高度符合机械安全防护装置的高度要求，能够对站立状态的操作人员形成足够的防护范围，下降后网体上表面与地面的高度差控制在极小范围内，不会对叉车、物料周转车的通行造成阻碍，也不会形成绊倒风险。气动回路的设计上预留了手动泄压接口，在车间气源中断的突发状况下，可通过手动操作将网体降下，避免出现紧急状况下通道被封堵的问题，同时回路中配置了节流阀，可根据现场实际需求调整网体升降的运行速度，避免动作过快产生冲击噪音或者夹伤风险。

　　在实际选型应用时，需要提前确认现场的气源压力稳定在气动元件的额定工作区间，同时根据工位的实际危险等级确认是否需要搭配安全联锁装置，将隔断的升降状态与工位设备的运行信号做联锁，只有当网体完全升起至防护位置时，工位内的加工设备才能启动运行，进一步提升整个工位的安全防护等级。网体的表面处理采用喷塑工艺，相比传统喷漆涂层的耐磨性能更好，在车间多粉尘、偶尔有切削液飞溅的环境下也能长时间保持外观完好，不容易出现锈蚀掉漆的问题，日常维护只需要定期清理网格上附着的粉尘、焊渣即可，不需要做特殊的防腐保养。两侧立柱的外侧预留了传感器安装位，可根据现场需求加装到位检测传感器，实时反馈网体的升降位置信号，方便接入车间的整体设备管控系统，实现工位安全状态的远程监控。不同于厚重的钢板式防护隔断，这种网状结构的风阻更小，在车间通风系统运行时不会产生额外的气流扰动，也不会遮挡工位的照明光线，不会因为加装防护隔断导致工位区域的照明亮度下降，影响操作人员的作业视线。
