带镂空减重结构的环形机械回转零件

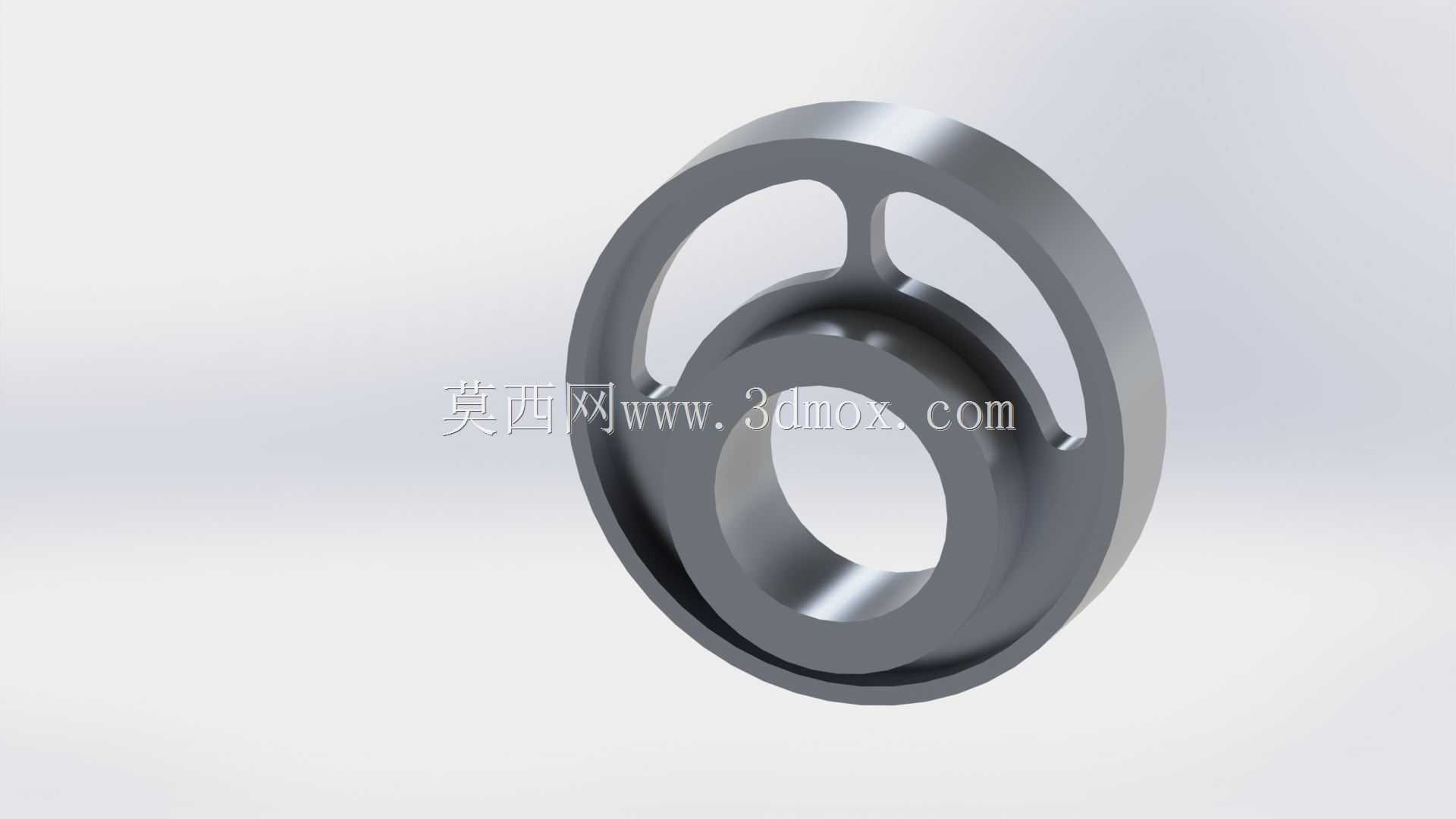

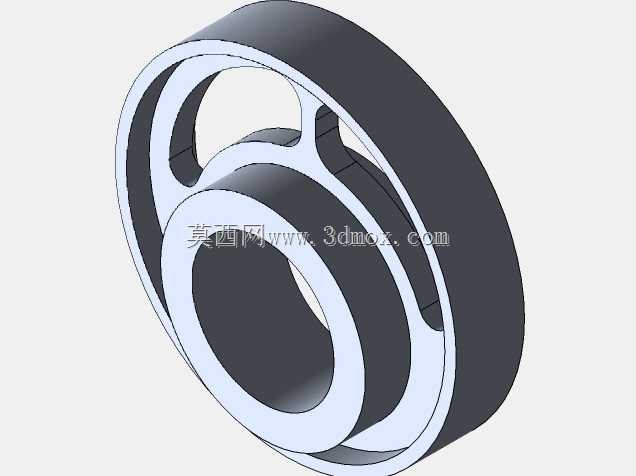

　　这类带镂空结构的环形回转构件，在轻载传动、精密检测、小型工装夹具的回转支撑场景中十分常见，区别于实心轮盘类零件，它的核心设计逻辑是在保证结构刚性的前提下尽可能降低自身转动惯量，避免高速回转过程中因为自重过大带来的启停滞后、额外功耗以及轴系负载过载问题。从结构细节来看，零件主体分为同轴的内圈安装段、外圈工作段以及连接两者的辐板结构，内圈预留的通孔是核心安装边界，需要与适配的回转轴采用过渡配合，配合面的粗糙度需要控制在Ra1.6以内，避免装配后出现偏心晃动，内圈的轴向厚度要比外圈略薄，既可以给轴端的锁紧挡圈预留安装空间，也能减少不必要的材料冗余。外圈的圆柱面是主要的工作接触面，根据实际使用场景的不同，可以加工成光滑面用于缠绕柔性传动带，

　　也可以加工出定位槽用于配合小型拨杆实现间歇分度，外圈的端面做了小尺寸的倒角处理，避免装配过程中锐边划伤操作人员，也能减少与相邻配合零件的装配干涉。连接内外圈的辐板没有采用整面结构，而是做了对称的镂空开孔，两个大尺寸的弧形开孔沿着圆周方向均匀分布，开孔之间的连接筋做了圆弧过渡处理，没有尖锐的直角转角，这一设计一方面是去除辐板位置的多余材料，把零件整体重量降低40%左右，另一方面可以避免应力集中，在零件承受交变回转载荷的时候，不会因为转角位置的应力集中出现裂纹扩展，延长零件的疲劳使用寿命。在实际建模过程中，这类零件最容易出现的问题是镂空位置的筋条厚度不均，很多初学者在做拉伸切除的时候没有注意筋条的最小壁厚要求，导致部分位置壁厚过薄，

　　实际加工完成后受力容易断裂，正确的设计逻辑是先确定内圈与外圈的径向尺寸差，再根据整体承受的扭矩大小计算辐板需要的总承载截面积，反推每根连接筋的厚度，保证所有筋条的壁厚均匀一致，所有转角位置都添加不小于R2的圆角过渡，避免加工过程中出现刀具崩损，也能消除热处理环节的应力集中点。从安装边界来看，这类零件的轴向总尺寸通常控制在20mm到40mm之间，内圈安装孔的直径根据适配轴径的不同从10mm到30mm不等，外圈的外径通常是内孔直径的2.5到3倍，保证足够的力臂长度来传递扭矩，安装时需要保证零件的端面与回转轴的轴线垂直度控制在0.02mm以内，否则高速转动时会出现明显的端面跳动，影响整个传动或者检测机构的运行精度。

　　在传感器配套的检测机构中，这类零件常作为码盘的安装基座使用，镂空的结构可以让光电传感器的光路顺利穿过开孔位置，通过计数开孔经过的频率来计算回转转速，这时候对镂空开孔的位置度要求会更高，相邻开孔的角度误差需要控制在0.1度以内，避免检测数据出现误差；在小型传动机构中，这类零件可以作为惰轮使用，轻量化的结构可以让传动系统的响应速度更快，尤其是在频繁正反转的工况下，更低的转动惯量可以减少驱动电机的峰值扭矩负载，降低整个设备的能耗。建模的时候需要注意，零件的所有同轴圆柱面要保证同轴度公差在0.015mm以内，否则装配后会出现径向跳动，无论是作为传动件还是检测基座，都会影响最终的使用效果，另外镂空位置的边缘要做微小的倒角，避免锐边在长期使用过程中产生毛刺脱落，掉落到设备内部造成卡滞或者磨损。很多新手在做这类练习建模的时候，容易把注意力放在外观造型的还原上，忽略了结构的工艺合理性，比如把连接筋的位置设计得过于复杂，导致实际加工时无法走刀，或者壁厚突变过大，导致注塑或者切削加工后出现变形，实际上这类环形镂空零件的设计核心永远是刚性、重量、加工工艺三者的平衡，在满足使用载荷要求的前提下，尽可能简化结构，减少不必要的造型变化，既可以降低加工成本，也能提升零件的长期运行稳定性。
