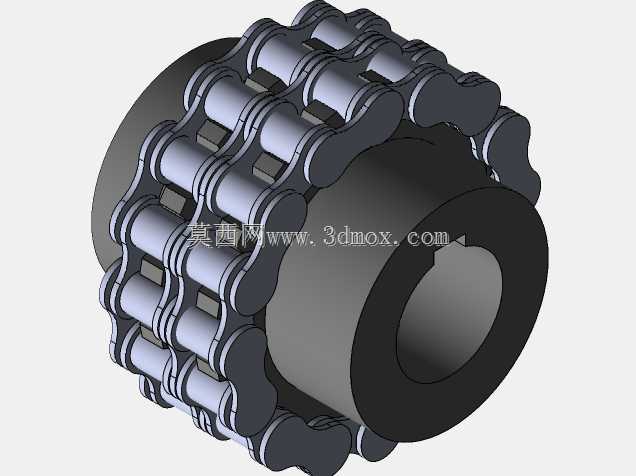

在重载传动系统的布局设计中,这类链啮合式联接构件常被用于两轴间距较小、又需要缓冲吸振的传动工位,替代传统刚性联轴器来适配存在少量同轴度偏差的轴系联接场景,常见于输送设备的动力输出端、小型工程机械的分动箱联接位,以及需要频繁正反转的传动工位,能有效抵消轴系安装时的径向、角向偏差,避免刚性联接带来的轴承额外载荷。从结构设计逻辑来看,该构件采用双排滚子链作为柔性啮合元件,两个带齿的轮毂分别与主动轴、从动轴通过键槽实现周向固定,滚子链同时套合在两个轮毂的轮齿上,依靠链节滚子与轮齿的啮合传递扭矩,相比传统弹性套柱销联轴器,这种结构的承载能力更强,且不需要额外的润滑维护外壳,在开式传动场景下也能稳定工作。设计时首先要确定轮毂的内孔直径范围,
适配常用的标准轴径系列,键槽尺寸严格对应GB/T 1096的普通平键规格,保证轴与轮毂的周向固定无间隙;轮毂的轮齿齿形需要匹配标准短节距精密滚子链的齿槽参数,齿距公差控制在IT7级以内,保证链节能顺畅啮入啮出,避免卡滞或跳齿问题。滚子链选用标准双排结构,链节数根据两个轮毂的中心距确定,安装时不需要额外张紧,依靠链节与轮齿的配合间隙自然补偿轴系偏差,链节的销轴与套筒之间预留合理的配合间隙,保证传动过程中能自适应少量的轴向窜动。从安装边界来看,该构件的径向尺寸由链节的最大回转直径决定,设计时要预留足够的径向安装空间,避免与周边的机架、护罩发生干涉;轴向尺寸要匹配轴端的固定长度,轮毂的轴伸端预留轴用挡圈的安装槽位,保证轴向定位可靠。
在实际选型应用中,需要根据传递的额定扭矩、轴系的最大允许偏差、工作转速来匹配对应的链号与轮毂尺寸,当工作场景存在较大冲击载荷时,可以适当增加链排数来提升承载冗余,不过要注意多排链的偏载问题,轮毂的齿向公差需要适当收紧。建模过程中,链节的滚子、套筒、销轴、内外链板都按照实际装配关系做了配合约束,能直观模拟啮合传动的运动状态,轮毂的键槽、倒角、退刀槽等工艺结构都做了还原,方便后续直接导出工程图用于加工生产,也可以直接导入装配体中完成整机的传动系统布局校验,检查运动过程中是否存在干涉问题。这类结构的优势在于拆装维护方便,不需要移动两端的轴系就能完成更换,只需要拆开链节的连接锁片就能取下整个联接构件,相比需要热装的刚性联轴器,现场维护的效率更高,适合在需要频繁检修的工位使用。
