多格斜插式零件分类存储置物架结构

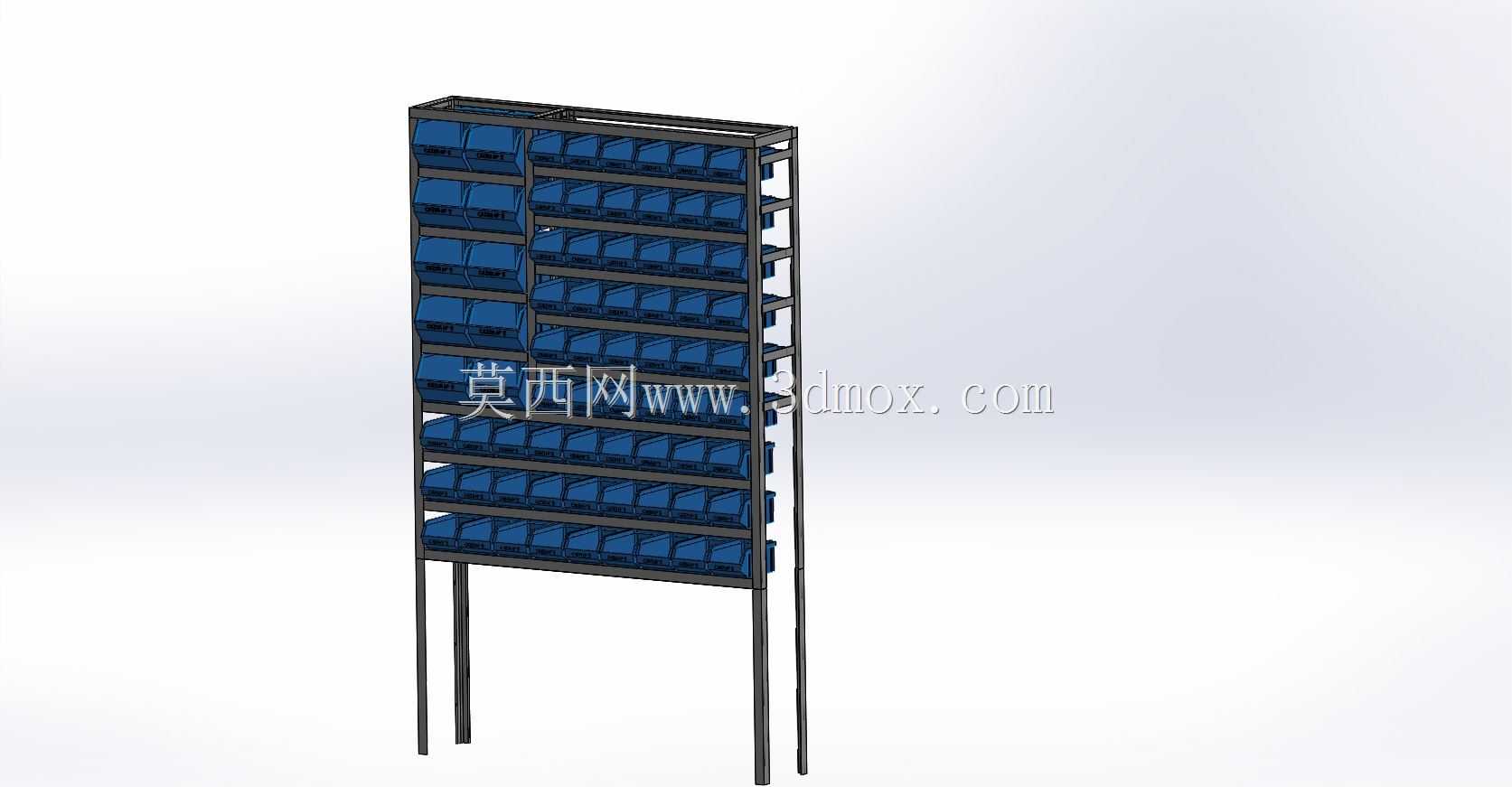

　　这款立式多格存储架，最初是针对车间零散标准件、电子元器件、小型加工件的分类存取需求做的结构设计，日常在装配工位旁、维修工具间、小型仓储分拣区都能适配使用，解决零散小物料混放难找、盘点耗时的实际问题。架体采用立式落地结构，底部预留四根支撑立柱，安装时不需要额外打膨胀螺栓固定，依靠自身结构配重即可保持稳定，支撑腿的高度经过测算，刚好让最下层料盒的底部距离地面留出120mm的间隙，既方便日常清扫地面杂物，也能避免地面潮气直接侵蚀料盒内存放的物料，对于存放易氧化的金属小零件来说，这个间隙的设计能减少底层物料的锈蚀概率。

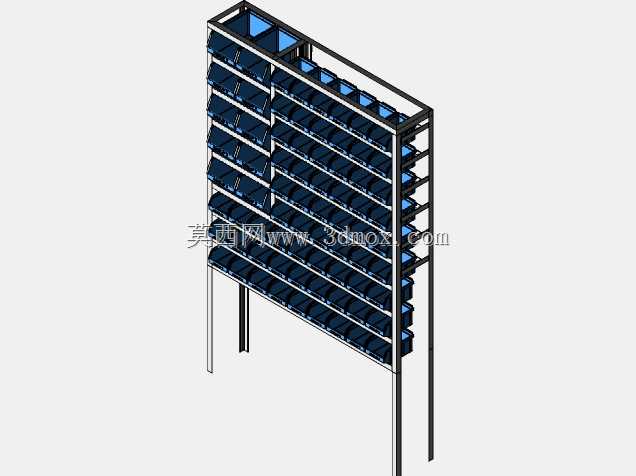

　　架体的料盒安装位采用倾斜15度的排布设计，这个角度是经过多次现场调试确定的，既不会因为角度过大导致料盒内的零件滑出掉落，也不会因为角度过小让操作人员看不到料盒深处存放的物料，日常取件时不需要完全抽出料盒，站在架体正面就能直接看到每个格内的物料，伸手即可拿取，比水平排布的货架取件效率提升不少。每列的料盒采用模块化卡槽固定，后期如果需要调整格位大小，只需要松开卡槽的固定卡扣，就能调整层板的高度，适配不同高度的物料存放，比如上层可以放高度较低的螺丝、垫片类零件，中层可以放稍高的接线端子、小型传感器类配件，下层可以放体积稍大的接头、紧固件，灵活度比固定格位的存储架高很多。

　　整体架体的框架采用薄壁矩形管焊接成型，焊接处做了打磨钝化处理，没有尖锐的焊渣凸起，避免操作人员取放物料时被划伤。料盒采用半透明蓝色工程塑料材质，正面带有内凹的标签插槽，日常可以插入标注物料名称、规格的标签卡，不用打开料盒就能快速区分物料类型。架体的整体宽度控制在800mm，深度350mm，总高度1800mm，这个尺寸刚好适配车间多数工位旁的空余空间，不会占用过多的操作通道面积，同时整体高度符合成年人站立操作的视线范围，最上层的料盒高度在1700mm左右，身高160cm以上的操作人员不需要垫脚就能拿到最上层的物料，不需要额外配置登高梯，减少小型存储场景的辅助工具配置成本。

　　设计时特意考虑了架体的承重分布，每层的承重按照单格5kg做的结构校核，整架满载情况下总承重不超过240kg，完全满足小型零散零件的存储承重需求，不会出现层板弯曲变形的问题。架体背部加装了横向加强筋，即使满载情况下也不会出现架体前倾、侧翻的问题，稳定性经过现场满载测试，在侧面施加150N的水平推力时，架体的倾斜角度不超过3度，撤去外力后能自动回正，符合车间仓储设备的安全使用要求。料盒与架体的连接部位做了防脱落卡扣设计，抽拉料盒时不会因为用力过猛把料盒整个拉出掉落，避免物料撒落的情况，抽拉行程控制在料盒总深度的三分之二，既能方便拿取深处的物料，也能保证料盒不会从架体上脱落。

　　在实际应用场景中，这类存储架除了生产车间使用，也可以适配实验室样品分类存放、五金店小件商品陈列、维修店配件分类管理等场景，模块化的结构设计让后期维护更换也很方便，如果单个料盒出现破损，只需要单独更换对应规格的料盒即可，不需要整体更换架体，降低长期使用的维护成本。架体的表面采用喷塑处理，耐油污、耐轻微酸碱腐蚀，在机加工车间的油污环境下也能长期使用，日常清洁只需要用湿抹布擦拭即可，不会出现表层脱落生锈的问题。安装时不需要复杂的组装工具，整体框架为焊接成型，到货后只需要将支撑腿与主体框架用配套的螺栓紧固，再依次将料盒卡入对应的层板卡槽即可，单人半小时内即可完成组装，不需要专业的安装人员到场，适配各类小型存储场景的快速部署需求。
