dn100规格手轮式操作沃兰特结构件

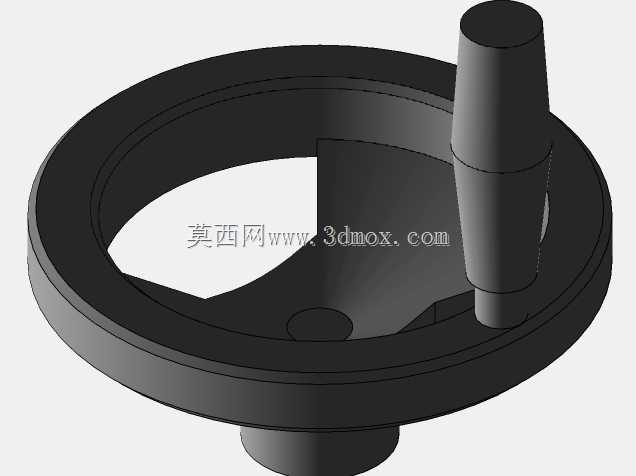

　　在工业管路系统、流体控制设备的手动操作端，这类带握持手柄的轮式操作件是现场运维、工况调节最常接触的部件之一，很多一线装配、运维人员习惯称其为沃兰特手轮，区别于普通无手柄的圆盘手轮，它的结构设计完全围绕手动操作的施力习惯、安装适配性做了针对性优化。从实际应用场景来看，这类dn100规格的手轮常配套在公称通径100mm的截止阀、调节阀、风门调节机构上，也会用在中小型机床的进给轴手动调节端、工装夹具的锁紧操作位，不管是化工车间的管路现场调节，还是机加工车间的设备手动微调，都能看到这类结构的操作件，它不需要额外辅助工具，操作人员徒手就能完成旋转施力，完成开度调节、位置锁紧、机构复位等动作。

　　从功能特性上看，轮缘部分做了等厚度的环形结构，表面没有额外的防滑滚花但依靠足够的轮缘宽度，手掌贴合施力时不会出现打滑，侧边伸出的握持手柄做了两段式锥度设计，靠近轮盘的部分直径更大，向上逐渐收窄，顶端做了平端面处理，既可以单手握持手柄快速旋转手轮，也可以双手扶住轮缘做小幅度的精准微调，两种操作模式适配不同的工况需求：大行程开关动作时握着手柄快速转，接近目标开度时扶着轮缘慢慢调，避免调节过位。轮盘中心的下半部分伸出的轴接结构，是和被控部件的阀杆、调节轴做配合的部位，设计时预留了标准的轴孔配合尺寸，和dn100规格的配套部件轴径完全匹配，安装时不需要额外做轴径适配加工，直接套入后用顶丝或者键连接就能固定，不会出现旋转时的打滑空程。

　　设计思路上，这款手轮没有做多余的装饰性结构，所有结构都服务于操作可靠性与安装便捷性：轮盘内部做了辐板式支撑，不是实心圆盘结构，在保证整体结构强度的前提下尽可能降低自重，长时间操作不会给操作人员带来额外的负重感，辐板上预留的小圆凹坑是动平衡校准点，手轮高速旋转（比如快速开关阀门时）不会出现偏摆抖动，避免给连接的阀杆带来额外的径向力，延长配套部件的密封件、轴承的使用寿命。握持手柄和轮盘的连接位置做了加强过渡，不会因为长时间大力施力出现手柄根部断裂的问题，很多现场使用的廉价手轮经常出现手柄掰断的情况，就是根部没有做应力分散的过渡结构，这款结构在手柄和轮盘衔接处做了圆弧过渡，把操作时的集中应力分散到周边辐板上，反复施力也不会出现结构开裂。

　　从外形尺寸与安装边界来看，这款手轮的轮体外径适配dn100规格部件的操作力需求，既不会因为直径太小导致操作力矩不够、开关费力，也不会因为直径过大占用过多安装空间，周边预留的操作半径只需要比轮体外径大出一个手掌的宽度就能完成全角度旋转操作，安装时不需要额外预留过大的操作空间，适合布局紧凑的管路集群、设备操作面板区域。中心轴接段的伸出长度做了精准控制，安装后不会因为轴段过长和后方的设备壳体、管路保温层发生干涉，也不会因为轴段过短导致连接固定不牢，轮盘背面和安装基面的间隙刚好能容纳密封垫片、锁紧螺母的安装空间，装配时不需要额外加装垫片调整间隙。实际选型时，只要被控部件的操作轴径、连接方式匹配，操作力矩需求在这款手轮的承受范围内，就可以直接替换安装，不需要做额外的结构修改，不管是新设备装配还是旧设备的易损件替换，都能快速适配。很多现场运维人员反馈，这类带固定手柄的手轮比可拆卸手柄的手轮可靠性更高，不会出现手柄丢失的情况，日常巡检时也能通过手柄的位置快速判断当前阀门的开度状态，不用凑近观察刻度线，提升了现场巡检的效率。
