带照明控制的台式砂磨打磨设备结构

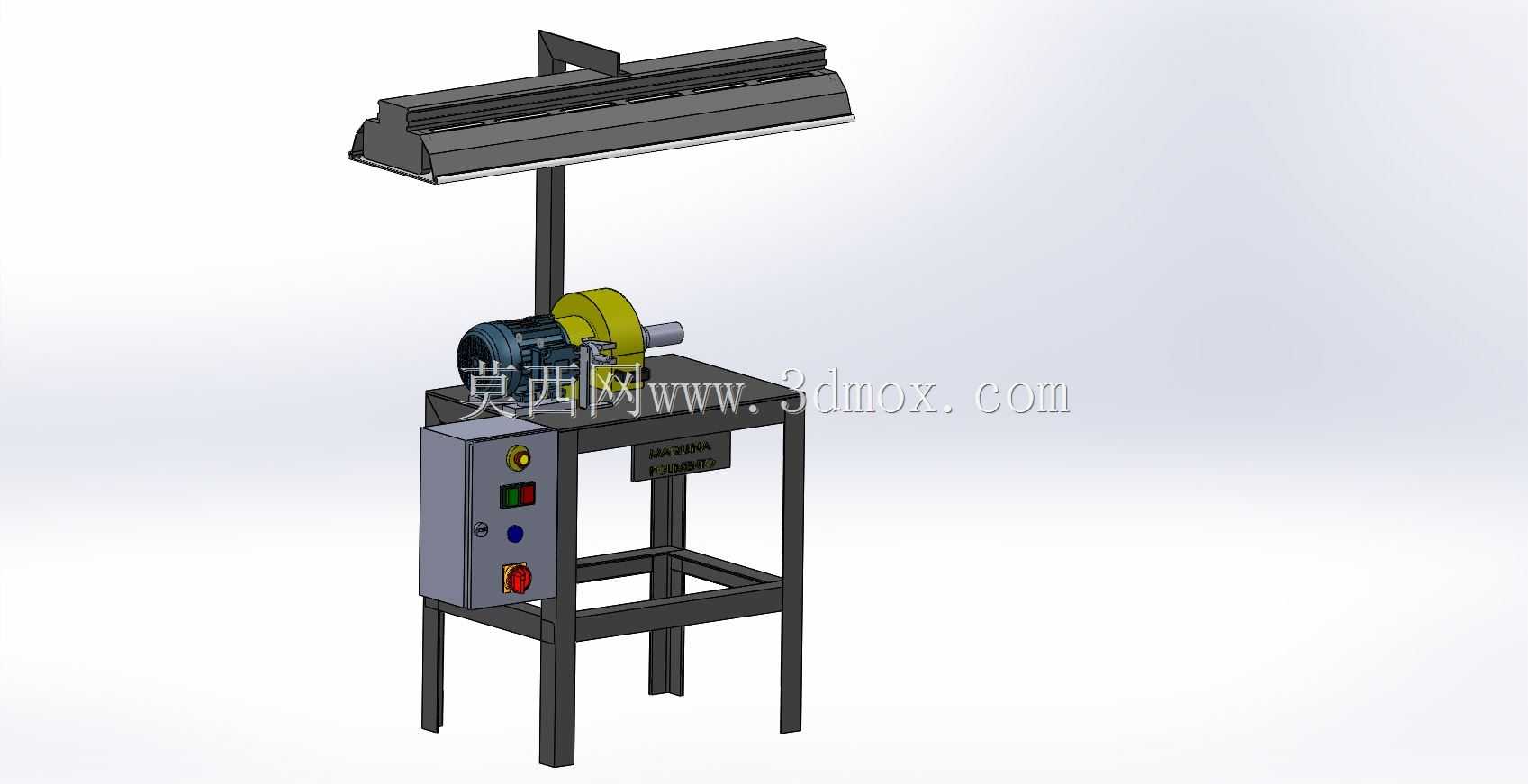

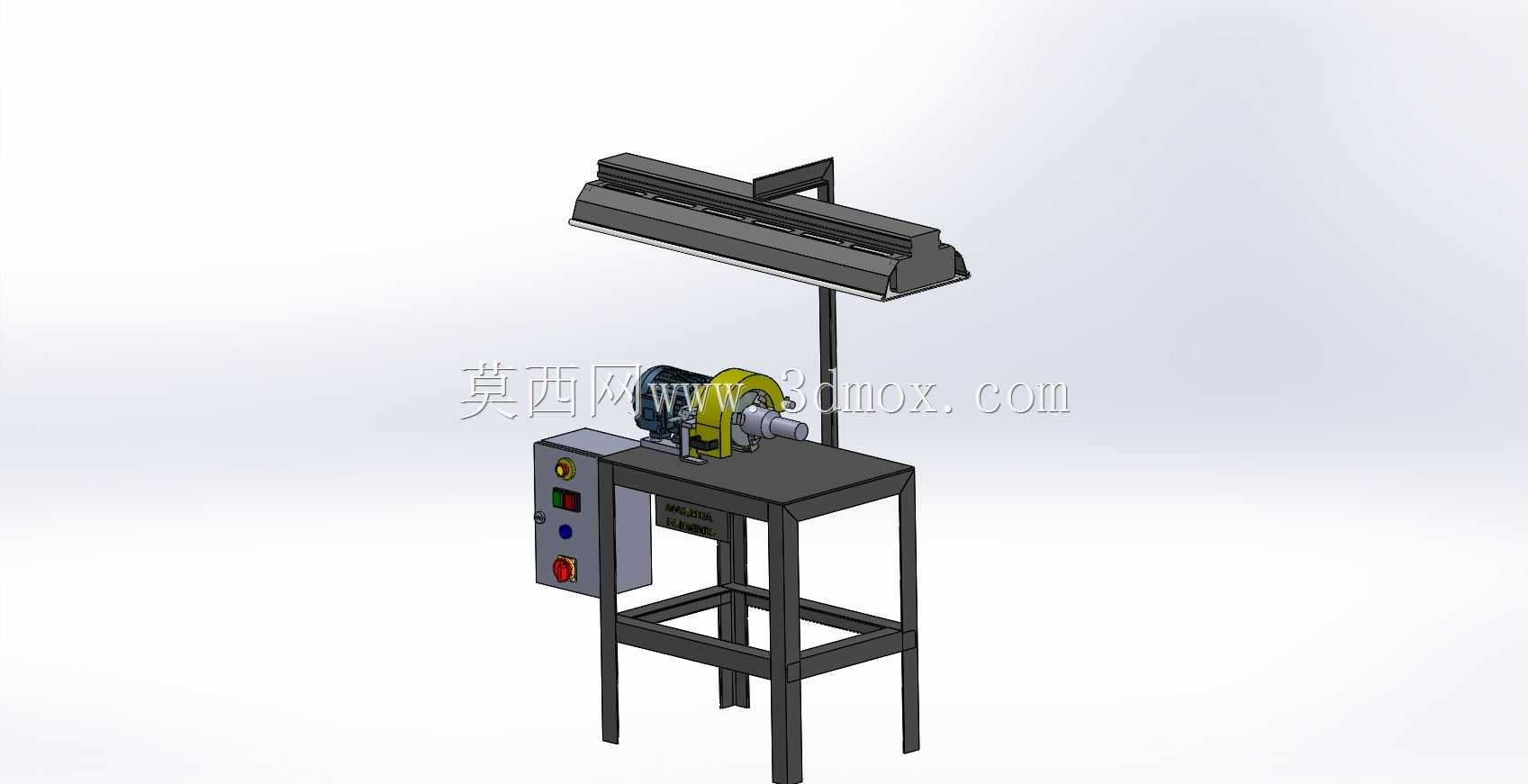

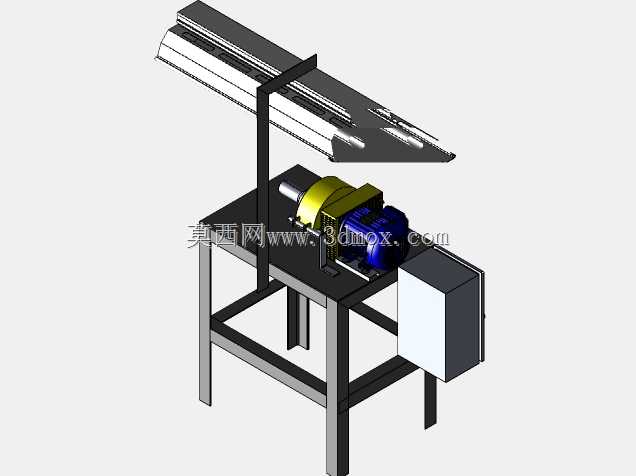

　　这套台式打磨作业工位的三维结构，主要面向小型五金件、汽车零部件修磨、去毛刺、倒角的车间作业场景，在机加工收尾工序、汽配维修工位、五金制品小批量加工场景中应用十分普遍。整套设备采用方管焊接机架作为承载主体，机架底部预留了地脚安装孔位，可直接通过膨胀螺栓固定在水泥地面上，避免高速打磨作业时设备出现晃动偏移，机架整体高度适配成年操作者站立作业的人机尺寸，操作台面距离地面高度控制在850mm左右，操作者无需弯腰即可完成工件持握、进给的全套动作，长时间作业不易产生疲劳。

　　设备的动力单元直接固定在操作台面的后侧位置，采用卧式安装的驱动电机搭配磨头输出轴的结构，电机输出端通过联轴器直接连接打磨工作头，省去了中间皮带传动的冗余结构，既压缩了设备整体的横向占用空间，也减少了传动环节的功率损耗，电机安装座设置了长条形调节孔位，可根据磨头的磨损情况微调电机轴向位置，保证磨头装夹后的同轴度，避免高速转动时出现径向跳动影响打磨精度。操作台面的左侧集成了独立的电气控制箱，控制箱面板上依次排布了电源指示灯、启动按钮、停止按钮、急停旋钮，所有操作元件都布置在操作者左手可及的范围内，作业过程中无需挪动身体即可完成设备启停操作，急停旋钮采用大直径红色蘑菇头结构，遇到突发情况时可快速拍下切断设备电源，控制箱内部预留了交流接触器、热继电器的安装空间，可实现电机的过载保护、失压保护，避免电机堵转烧毁。

　　设备顶部设置了可调节角度的长条形照明灯具，通过立式方管支架固定在机架后侧上方，灯架与机架的连接位置设置了锁紧旋钮，可根据不同的作业需求调整灯具的照射角度与高度，让光线直接覆盖打磨作业区域，避免操作者身体遮挡光线在加工位置形成阴影，提升打磨作业时的视觉清晰度，灯具采用防眩光的长条形灯罩结构，可避免强光直射操作者眼部造成视觉疲劳。操作台面在磨头对应的位置预留了排屑缺口，打磨产生的金属碎屑可直接通过缺口落入机架下方的集屑区域，日常清理时只需抽出下方的集屑抽屉即可完成碎屑清理，无需清扫整个台面。

　　整套结构的安装边界十分紧凑，整体横向宽度控制在700mm以内，纵向深度控制在600mm以内，加上顶部照明支架的总高度在1600mm左右，可直接布置在车间流水线旁、维修工位角落等空间有限的区域，不需要额外预留过大的安装空间。设计过程中充分考虑了日常维护的便利性，电机的接线端、控制箱的接线端子都预留了足够的操作空间，更换磨头、检修电气元件时无需拆解大量结构件，日常保养的操作门槛较低。机架的方管连接处全部采用满焊工艺，焊接后打磨焊渣做喷塑处理，既保证了机架的整体刚性，也能避免车间环境中的油污、切削液腐蚀机架表面，延长设备的整体使用寿命。打磨作业区域的台面采用加厚钢板制作，可承受工件放置、打磨进给时的冲击力，长期使用不易出现台面凹陷变形的问题。
