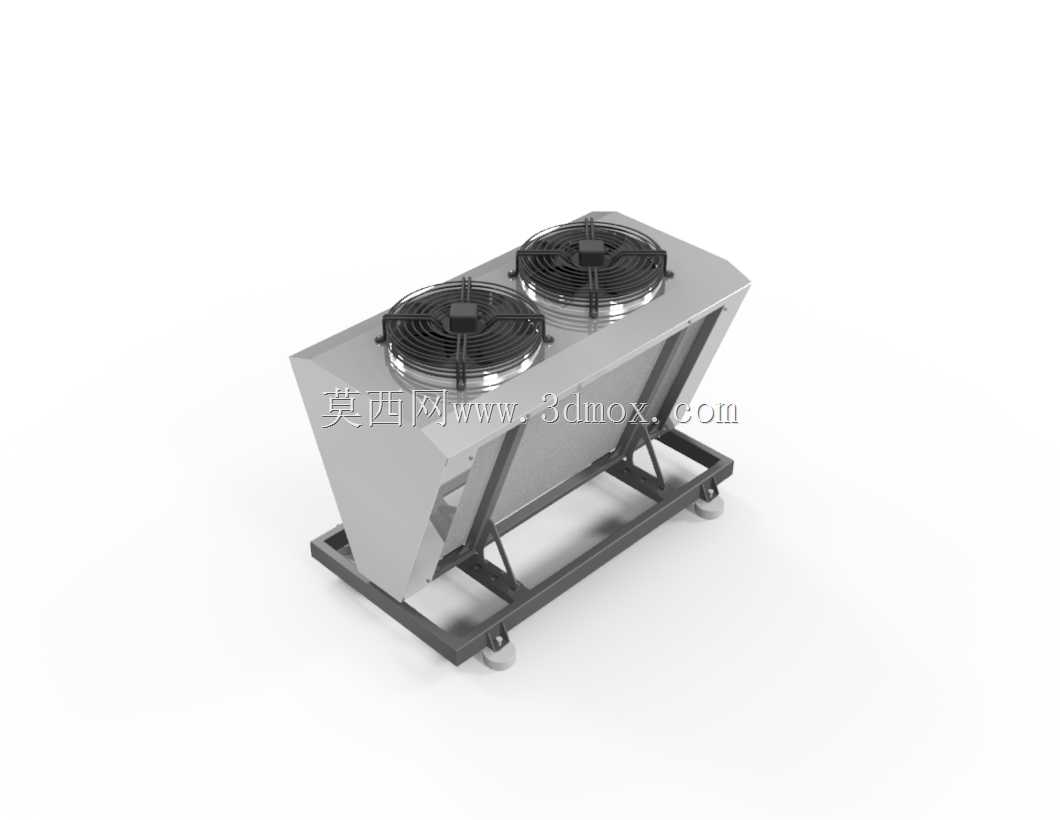

双风机风冷式冷凝器结构设计

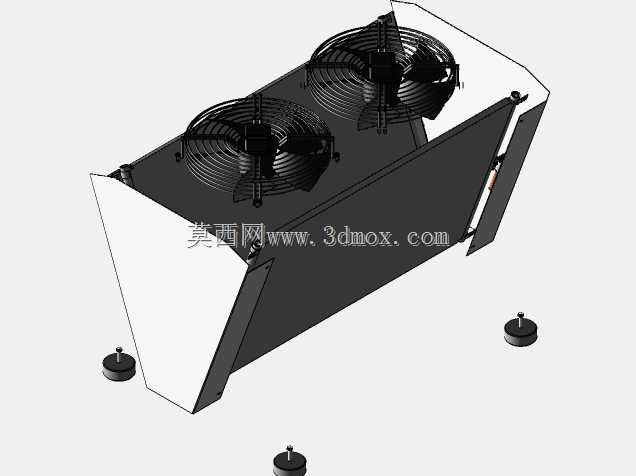

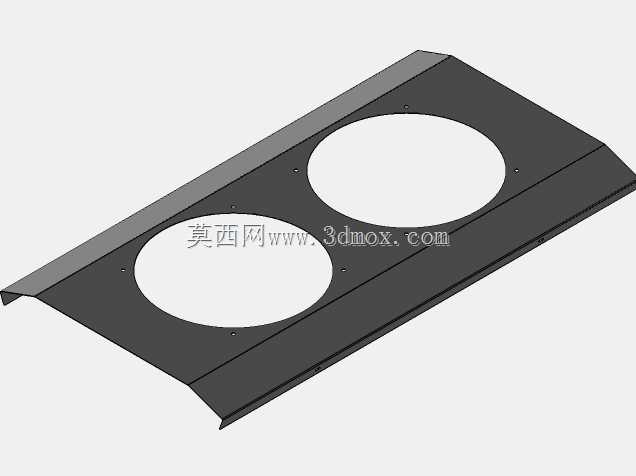

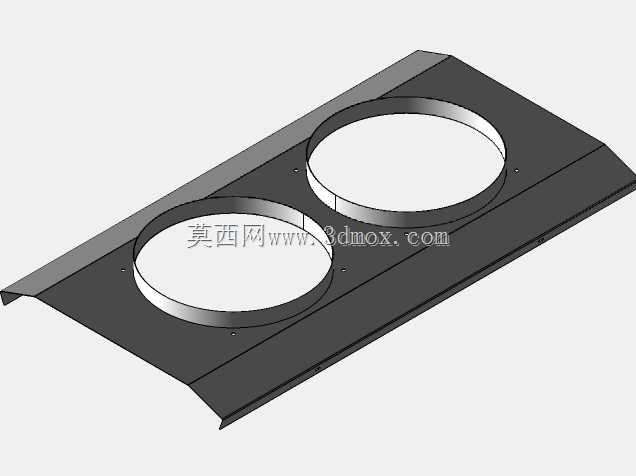

　　在工业制冷、商用冷链以及小型工艺冷却场景中，风冷式冷凝器是压缩式制冷循环里承担高温高压气态制冷剂冷凝放热的核心部件，这款带移动脚轮的双风机风冷冷凝器，适配中小冷量的制冷机组需求，可灵活布置在车间、商用建筑外围或者临时冷却工位，无需配套冷却水塔与循环水管路，安装部署的灵活性远高于水冷式换热设备。从结构设计逻辑来看，整机采用上出风的V型换热盘管布局，相比传统平置盘管结构，V型排布能在相同占地投影面积下提升近40%的换热翅片排布空间，同时配合顶部的两台轴流风机形成下进上出的顺畅风道，空气从设备下部及侧方进风面穿过翅片盘管，与盘管内流动的高温制冷剂完成热量交换后，由顶部风机直接将热空气排向高空，避免排出的热风被进风侧二次吸入，

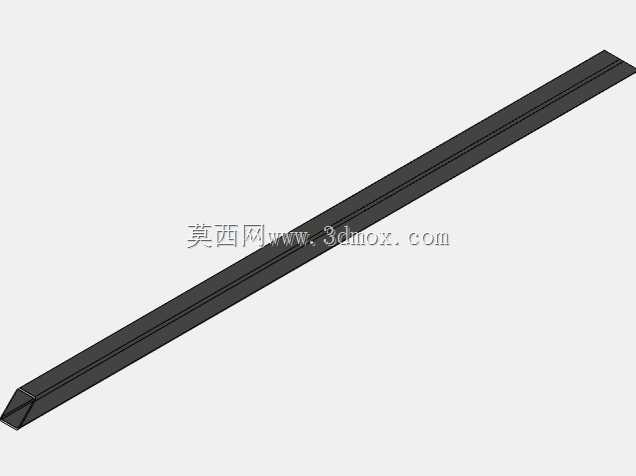

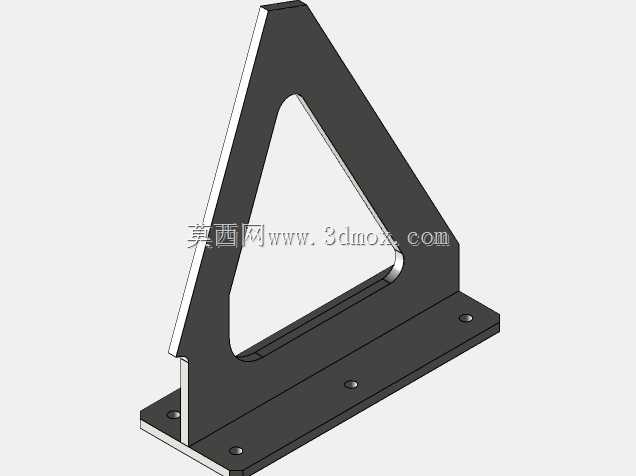

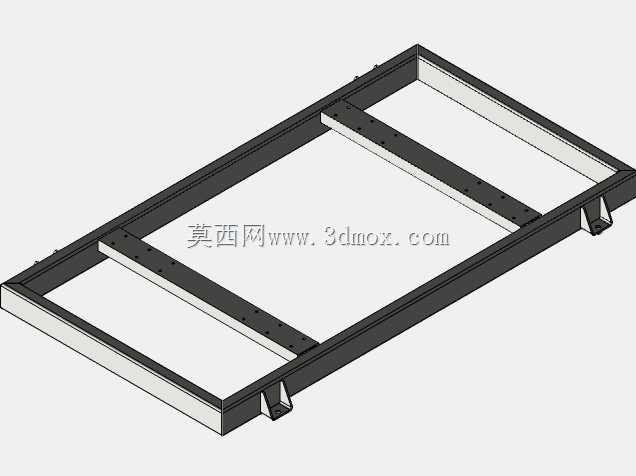

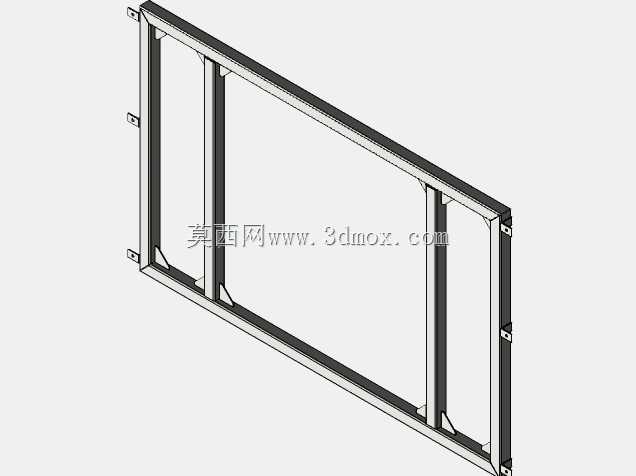

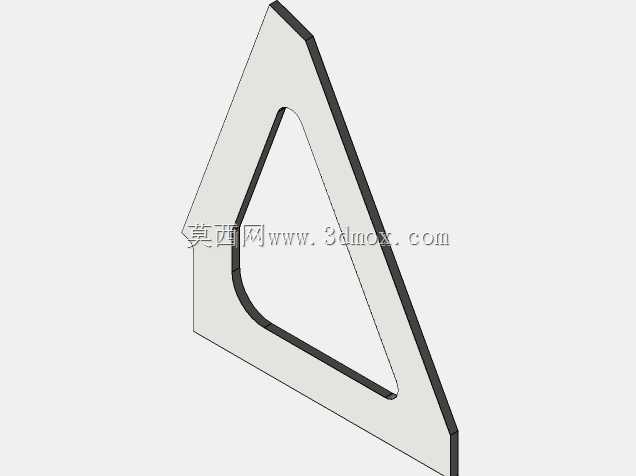

　　有效降低进风温度提升换热效率。设备底部采用型钢焊接的承托机架，机架与上部换热箱体之间通过斜向支撑型钢做三角加固，抵消风机运行时产生的振动传递，同时机架底部配置四个带刹车的万向脚轮，方便设备在多工位间移动切换，也能在固定安装时通过刹车结构锁定位置，适配临时冷却、移动制冷站这类需要频繁调整设备位置的使用场景。从安装边界来看，设备进风侧需要预留至少0.8米的无遮挡空间，保证进风气流不被阻挡，顶部出风侧则需要避开低矮遮挡物，预留1.5米以上的排风空间，避免热风回流导致换热效率骤降；设备的制冷剂接口设置在箱体侧下部，预留了标准法兰连接位，方便与制冷机组的排气管、液管快速对接，接口位置做了加强钣金处理，避免管路安装时的应力传递损伤换热盘管。

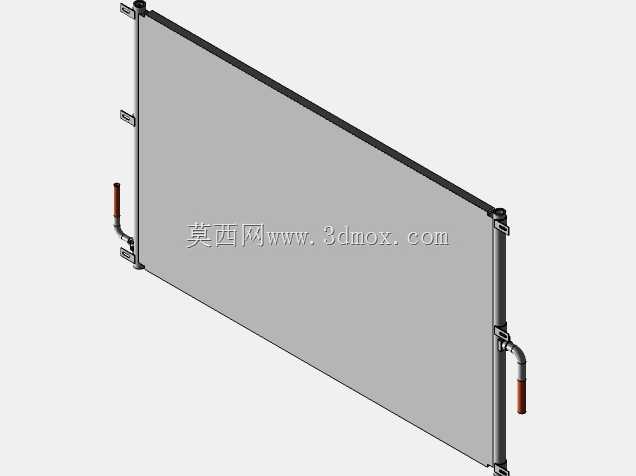

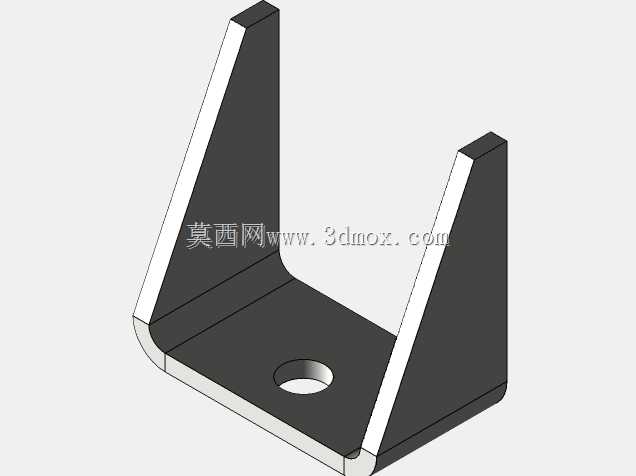

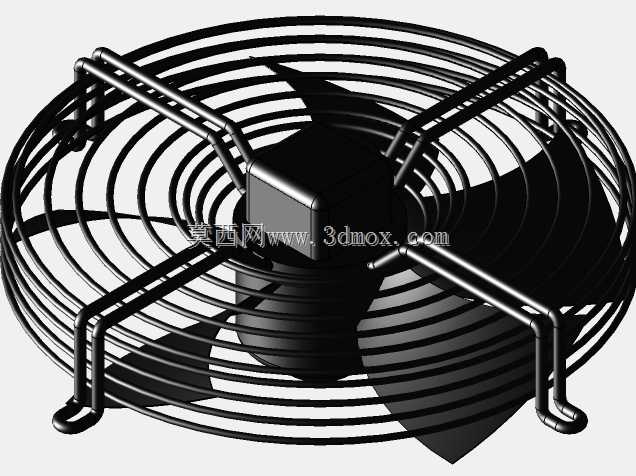

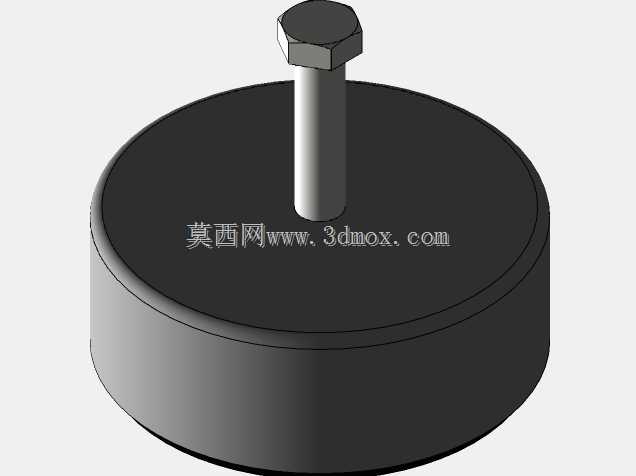

　　在功能特性上，这款冷凝器的换热盘管采用铜管铝翅片结构，铜管内走高压气态制冷剂，铝翅片通过胀管工艺紧密贴合在铜管外壁，最大化降低接触热阻，翅片表面做了亲水涂层处理，在高湿环境下运行时，冷凝形成的凝结水会顺着翅片表面快速流下，不会在翅片间形成水桥堵塞风道，保证高湿工况下的通风换热效率稳定。顶部的两台轴流风机采用低转速大风量的外转子电机，运行时的振动与噪音控制更优，适合对噪音有一定要求的商用场景，风机与箱体顶部的连接位配置了橡胶减震垫，进一步阻断振动向箱体及安装基础的传递。设计过程中，针对移动使用的场景做了结构强化，换热盘管的固定卡件采用加厚镀锌钢板制作，避免移动过程中的颠簸导致盘管松动、翅片变形，机架表面做了喷塑防腐处理，

　　能适应户外轻度雨淋、车间多粉尘的使用环境，延长设备的户外使用寿命。在实际选型应用中，这款冷凝器适配3-5匹的压缩式制冷机组，可用于小型冷库、工业油冷却机、实验设备冷却机组等场景，相比同冷量的卧式风冷冷凝器，V型结构的设备高度更低，重心更稳，移动过程中不易发生倾翻，同时设备的维护空间集中在侧部与顶部，日常清理翅片积尘、检修风机时不需要拆解过多外围结构，日常运维的操作难度更低。
