尖刺弹头式传感探测头结构设计

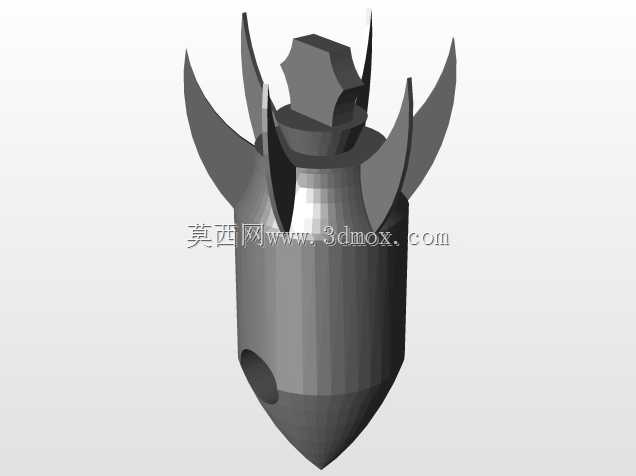

　　这款带多刃尖刺的弹头型探测构件，最初是为地下管线穿障探测场景做的结构方案，在市政管网排查、浅层地质勘探作业里，这类探测头需要兼顾穿障破土能力与内部传感元件的安装防护，设计时没有采用常规的圆滑弹头外形，而是在弹头肩部均匀布置了六片弧形尖刺结构，每片尖刺的刃口都做了15度的斜切处理，在探头随推送杆向前行进时，尖刺能先切开土层里的植物根系、细碎塑料块等软性障碍物，避免这些杂物缠绕在探头颈部导致推送卡滞，同时尖刺的弧形曲面还能在遇到硬质石块时起到导向滑移作用，让探头顺着石块轮廓偏移行进，减少硬碰撞对内部传感元件的冲击。

　　从结构分层来看，整个构件分为顶部安装段、中部主体舱、底部导向锥三个部分，顶部的多棱柱结构是和外部推送杆的对接接口，采用六方外形设计，对接时能传递足够的扭转力矩，方便在探头卡滞时通过转动推送杆调整穿障角度，六方段下方的环形凸台是轴向定位面，和推送杆对接后能保证探头与杆体的同轴度误差控制在0.1mm以内，避免推送过程中出现偏心晃动影响探测精度。中部的圆柱舱是核心容纳空间，内部预留了直径12mm的圆柱形空腔，用来安装信号采集模块、信号传输线路以及配重块，舱壁厚度设计为2.5mm，既能够承受穿障时150N的径向挤压力，又不会过度占用内部安装空间，舱体侧面开设的横向通孔是信号线路的走线孔，孔口做了R0.5的圆角处理，避免穿线时划伤线缆绝缘层，同时这个孔也可以作为注浆孔使用，在需要固定探头位置时，可通过该孔向周边注入固化胶，实现探头与周边介质的紧密贴合，减少信号传输的衰减。

　　底部的锥形导向段采用30度锥角设计，这个角度是经过多次穿障试验确定的最优值，锥角过大会导致探头行进阻力过高，锥角过小则会降低导向性能，容易在土层里出现走偏的情况，锥面的表面粗糙度要求达到Ra1.6，减少与土层的摩擦阻力。肩部的六片尖刺并不是等厚结构，靠近根部的厚度为3mm，到尖部逐渐收薄至0.8mm，这种变厚度设计既保证了尖刺根部的结构强度，避免遇到硬障碍物时出现根部断裂，又能让尖刺刃口保持足够的锋利度，提升切割软性障碍物的能力，每片尖刺的安装角度都向外倾斜12度，在探头转动时，尖刺的切割覆盖范围比中部圆柱舱的直径大4mm，能提前为舱体开辟行进通道，避免舱体直接和障碍物摩擦造成舱壁磨损。

　　在安装边界方面，整个构件的最大外径为22mm，总长度为48mm，顶部六方对接段的对边尺寸为10mm，能够适配常规的小口径推送杆，不需要额外制作转接接头，侧面走线孔的直径为3mm，适配常规的2.5mm直径信号线缆，安装时只需要将内部元件固定在中部空腔内，线缆从走线孔引出后，再将顶部六方段与推送杆通过螺纹连接即可，不需要额外的紧固件，拆装维护十分方便。在实际作业场景中，这类探测头除了用于地下管线探测，还可以适配在小型管道检测机器人的前端，作为管道内障碍物清理与探测一体化的端头，在遇到管道内的淤积杂物时，尖刺结构可以在机器人行进过程中搅碎松软淤积物，同时内部的传感元件可以实时采集管道内壁的形变、渗漏等数据，不需要额外配备清理端头，减少了机器人的作业负载。设计时还考虑了耐磨性能，整个构件的外露表面都做了硬化处理，表层硬度达到HRC45，在常规土层中连续作业100小时后，尖刺刃口的磨损量不超过0.2mm，能够满足长时间户外作业的需求，不会因为短时间磨损就导致穿障能力下降。另外，尖刺之间的间隙也做了优化设计，间隙宽度为5mm，被切开的杂物可以顺着间隙滑到探头后方，不会卡在尖刺之间造成堵塞，保证探头在行进过程中始终保持稳定的穿障性能，中部舱体的空腔还可以根据不同的探测需求，更换安装不同类型的传感元件，比如温度传感器、湿度传感器、位移传感器等，不需要改动外部结构，具备较强的通用适配性。
