卡尔哈鸽胸式导流槽结构设计

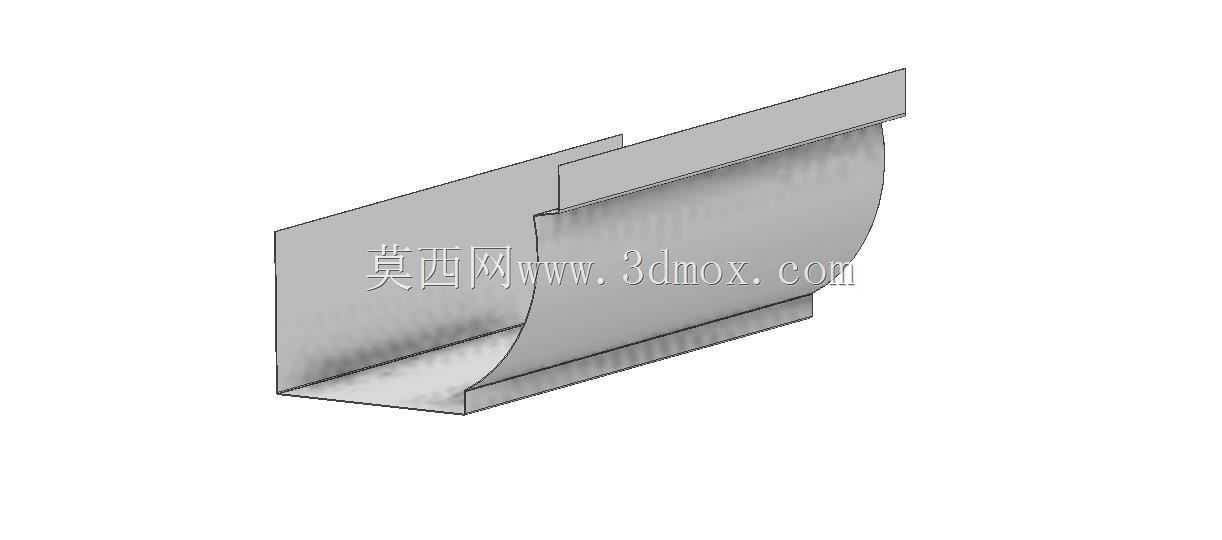

　　这类鸽胸型槽体构件，最早在流体输送的末端导流场景里被广泛应用，尤其是在需要平缓改变介质流向、避免直角槽道带来的流阻骤升与紊流扰动的工况下，其曲面过渡的结构优势比直角折边槽要突出很多。从实际工程落地的角度看，该构件的曲面段弧度是设计核心，既不能曲率过大导致槽体有效通流截面被压缩，也不能曲率过小失去导流缓流的作用，建模时需要先确定进出口的平直段安装基准，再通过多段样条曲线拟合出鸽胸状的弧面轮廓，保证曲面与两侧立板、上下折边的衔接处无曲率突变，避免后续钣金折弯或者冲压成型时出现应力集中开裂的问题。

　　在安装边界的考量上，该构件的上下平直折边是主要的安装定位面，上折边用于和上游的来料槽道对接，通常会预留对应的螺栓过孔或者焊接坡口，下折边则和下游的出料工位衔接，两侧立板的高度需要匹配上下游设备的侧壁高度，避免出现物料溢漏的情况。实际应用中，这类槽体不仅可以用在固体颗粒物料的导流分料环节，在部分低粘度流体的汇流、转向工位也能适配，比如轻工生产线的物料输送、传感器检测工位的物料导向，都能看到这类结构的变体。

　　设计过程中需要重点考量成型工艺的可行性，因为该构件的弧面段是一体成型的，不管是采用钣金折弯逐段拟合还是冲压一次成型，都需要在建模阶段预留好成型回弹量，尤其是弧面与平直段衔接的位置，要做微小的圆角过渡，避免折弯时出现棱边开裂。另外两侧立板与弧面底板的连接方式，如果是焊接结构，需要在建模时预留焊接收缩余量，保证焊接后整体的安装平面度符合对接要求；如果是一体折弯结构，则要核算折弯线的位置，避免折弯后弧面的轮廓度超出公差范围，导致和上下游设备对接时出现错位。

　　从功能特性上看，这种鸽胸型的曲面槽道相比普通的直角斜槽，最明显的优势是物料在流经转向段时不会出现卡滞、堆积的情况，尤其是针对一些流动性一般的颗粒状、短条状物料，平缓的曲面可以让物料依靠自身重力顺滑下滑，不会在转角处形成物料堆积死角，减少了人工清理的频次，也避免了物料长期堆积变质影响生产质量。在部分带检测功能的输送工位，这类槽道还可以配合光电类传感器安装，因为槽道内壁无死角，传感器的检测光束不会被堆积的物料遮挡，能有效提升检测的准确率，减少误触发的情况。

　　建模时的基准选择也很关键，通常会以下折边的安装平面作为主基准面，先绘制出底板的轮廓线，包括平直段和鸽胸弧线段，再通过拉伸或者钣金凸台的方式生成底板主体，之后再绘制两侧立板的轮廓，保证立板与底板的结合面完全贴合，最后生成上下的安装折边，折边的宽度需要根据安装时的螺栓规格、焊接强度要求来确定，通常不会小于15mm，保证连接时有足够的接触面积。另外在弧面段的壁厚选择上，需要根据输送物料的磨琢性来确定，如果是磨琢性较强的物料，需要适当增加壁厚，或者在弧面内侧加装可更换的耐磨衬板，建模时可以预留衬板的安装空间，方便后期维护更换。

　　实际选型适配的时候，需要先确认上下游设备的接口尺寸，包括槽道的宽度、安装面的高度差、物料的下落角度，再对应调整鸽胸弧面的曲率半径，保证物料的下滑速度在合理区间，既不会因为流速过快导致物料飞溅，也不会因为流速过慢出现堵料的情况。对于一些有卫生要求的应用场景，比如食品、医药行业的物料输送，建模时还要注意所有内壁的转角处都要做圆角过渡，避免出现清洁死角，满足卫生级生产的要求。
