异形复合折弯螺旋弹簧结构设计

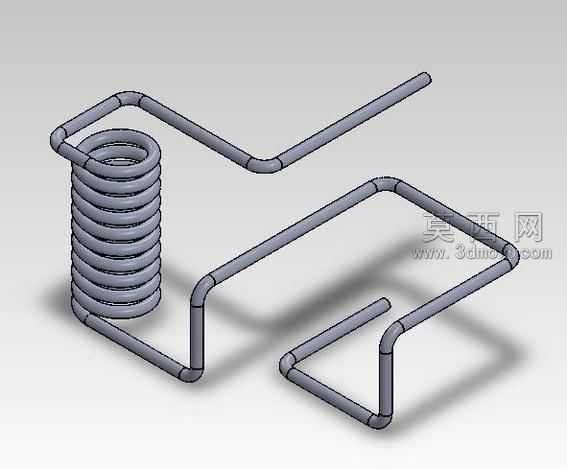

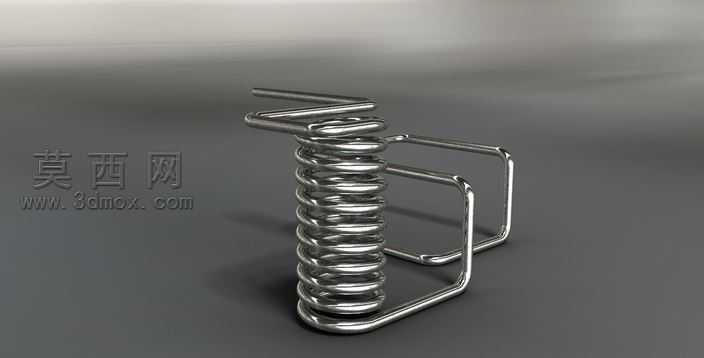

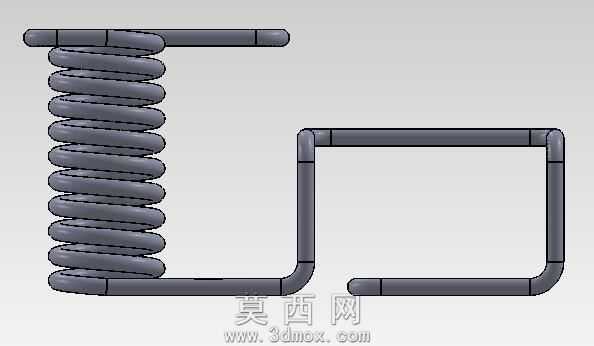

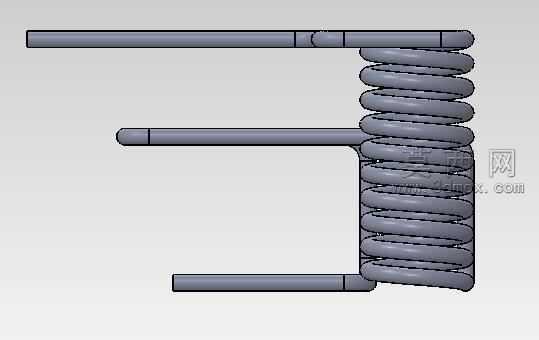

本作品为异形复合结构弹簧的三维建模设计，整体采用三维参数化建模思路完成，将传统圆柱螺旋弹簧与多段连续折弯的异形弹性杆结构整合为一体，实现了单一部件兼具多向弹性复位、多点位抵接支撑的复合功能。建模过程中首先梳理整体结构的空间走向逻辑，先完成圆柱螺旋段的参数化构建：通过定义螺旋线的中径、节距、有效圈数、端部并圈参数生成螺旋扫掠路径，再匹配等直径的圆形截面轮廓完成螺旋主体的扫掠成型，保证螺旋段的圈距均匀、过渡顺滑，具备常规圆柱螺旋弹簧的轴向压缩弹性性能。随后完成两侧异形折弯段的路径绘制，所有折弯段均采用与螺旋段等直径的圆形截面，路径绘制时严格控制各段折弯处的圆角半径，避免直角弯折造成的应力集中问题，同时保证各段直杆部分的空间角度、延伸长度符合预设的安装抵接需求，两段异形折弯杆分别从螺旋弹簧的上下端部自然延伸而出，经过多段直角折弯后形成两个独立的延伸臂结构，延伸臂的末端为平直杆端，可分别对应不同方向的施力点位。建模全程保证各段结构的连接位置完全顺滑衔接，无拼接缝隙、无截面突变，整体为一体化成型的弹性构件。材质配置上采用常规弹簧钢材质参数，赋予模型均匀的金属哑光质感，渲染时采用柔和的环境光影，清晰呈现螺旋段的圈层结构、折弯段的空间走向以及整体的结构轮廓，能够直观展示该复合弹簧的空间形态与结构特点。该结构打破了传统弹簧单一方向的弹性功能限制，可在紧凑的安装空间内同时实现轴向、侧向的多向弹性抵接需求，适用于需要多点位弹性复位、空间限位的特殊装配场景，建模过程中所有参数均可根据实际安装需求调整螺旋圈数、折弯长度、线材直径，具备较强的参数化修改适配性，能够快速衍生出不同尺寸规格的同结构方案。
