机械导向支撑用指南支架结构设计

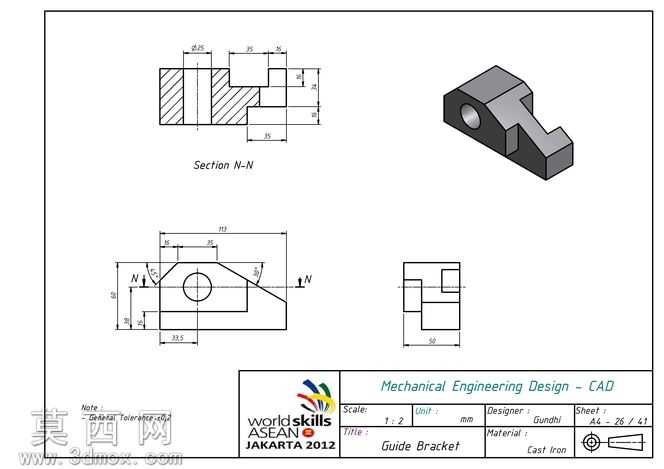

本指南支架采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循机械制图投影规范，以二维工程视图的尺寸标注为基准，先绘制主视方向的截面轮廓，通过拉伸、切除等基础特征搭建主体基体，再针对安装孔、定位槽、导向斜面等细部结构逐一完成特征构建，确保三维模型与工程图标注的所有尺寸完全匹配，形位公差符合机械加工的常规精度要求。模型渲染阶段采用哑光铸铁材质，模拟实际铸件的表面质感，通过等轴测视角的渲染输出，清晰呈现支架的立体形态，各棱边的倒角、过渡圆角均按照工艺要求做了细节处理，避免出现尖锐棱角，符合机械零件的加工工艺性。从结构设计来看，该支架主体为块状支撑结构，左侧设置同轴贯通的圆形安装孔，用于穿设销轴完成支架的铰接固定，中部设置凸起的定位挡边，可对配套导向部件起到侧向限位作用，右侧延伸出带斜度的导向支撑面，能够为往复运动的构件提供精准的导向支撑，截面N-N的剖视结构清晰展现了支架内部的壁厚分布，各部位壁厚均匀，避免铸件生产过程中出现缩孔、缩松等铸造缺陷，底部的安装基准面经过平面度约束设计，可保证支架安装后的定位精度。设计思路围绕导向支撑的核心功能展开，在满足结构强度要求的前提下尽可能简化零件外形，减少不必要的材料去除，降低加工成本，同时兼顾零件的装配工艺性，安装孔的孔径、导向面的倾斜角度均经过适配性校核，可与配套的运动部件实现无干涉装配，整体结构紧凑，定位可靠，可广泛应用于各类需要直线导向、侧向支撑的机械工装、自动化设备当中，模型完成后经过干涉检查与结构验证，不存在特征错误、几何重叠等建模问题，可直接用于后续的工程图导出、装配模拟、加工工艺编制等工作。
