内螺纹扣压式液压软管接头结构设计

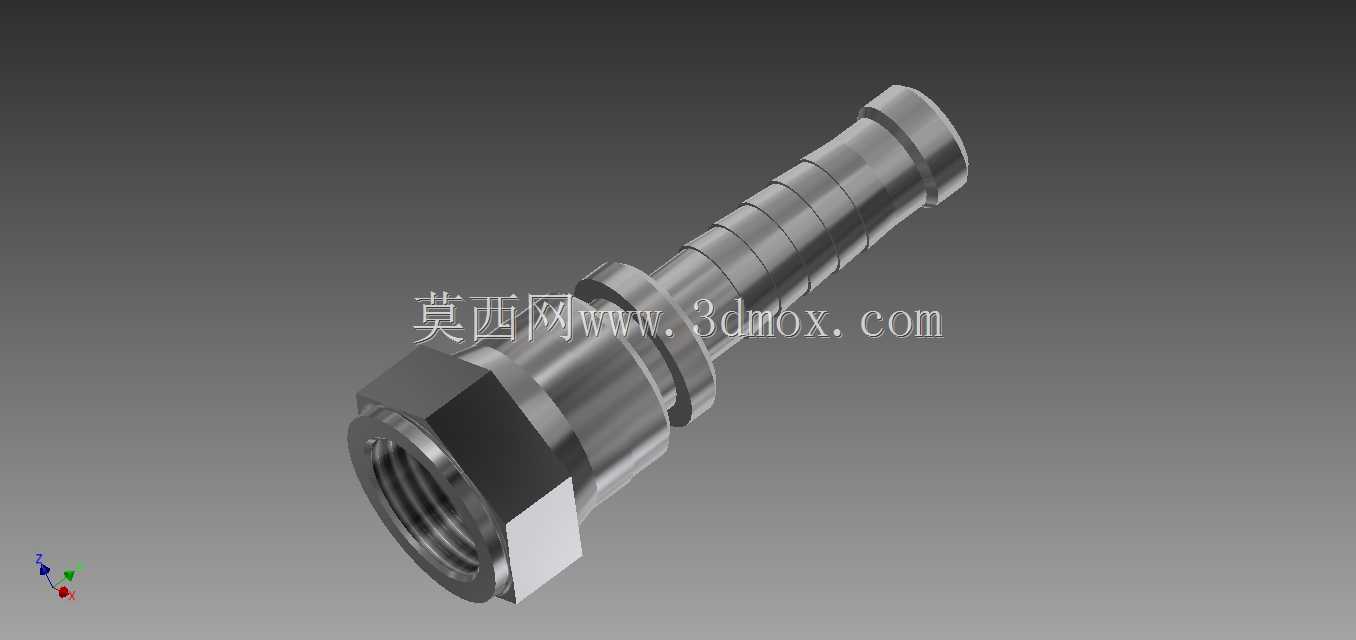

　　在液压系统管路布设场景中，这类扣压式软管接头是连接硬管油路与柔性橡胶软管的核心过渡元件，常见于工程机械液压回路、机床液压站、农业装备液压输油管路等场景，承担油路通断衔接、压力密封、软管固定的核心作用，避免软管在油压脉冲工况下出现拔脱、渗漏问题。从结构设计逻辑来看，接头整体分为三个功能段：左端的内螺纹连接段采用标准内锥密封结构，六角扳拧位的对边尺寸严格遵循国标液压接头的安装空间要求，扳拧位厚度预留足够的扭矩承受余量，避免安装拧紧时出现棱角崩裂、螺纹滑牙问题，内螺纹的牙型精度控制在6H级，配合密封锥面的粗糙度要求，可直接与对应外螺纹的硬管接头、阀块油口实现密封连接，无需额外缠绕密封带即可承受中高压油路的工作压力。

　　中间的定位轴肩段是软管安装的轴向定位基准，轴肩外径比软管内径大0.2-0.3mm，装配时软管端面抵紧轴肩端面，可保证扣压后软管的插入深度符合要求，避免扣压位置偏移导致的通径缩口、密封失效问题，轴肩处的过渡圆角做了R0.5的圆弧处理，避免应力集中在油压脉冲载荷下出现接头根部断裂的情况。右端的竹节式倒刺段是软管抱紧结构，每一节倒刺的外径沿插入方向做微小锥度变化，倒刺边缘做了钝化处理，既可以保证软管插入时的顺畅性，又能在扣压后让倒刺嵌入软管内胶层，形成多道密封与轴向防拔脱结构，倒刺的节距根据常用液压软管的钢丝层间距设计，保证扣压后钢丝层的变形量均匀，不会出现局部钢丝弯折导致的软管早期损坏。建模过程中需要重点关注几个安装边界尺寸：

　　首先是内螺纹端的六角对边尺寸，要保证相邻油口安装时扳手的操作空间，避免出现扳手无法卡入的干涉问题；其次是接头整体的轴向长度，要适配设备内部的管路弯曲半径，避免接头过长导致软管弯折角度过小出现通油不畅；最后是竹节段的最大外径，要匹配对应规格软管的内径公差范围，过大会导致软管装配困难，过小则会出现扣压后抱紧力不足的问题。实际选型应用中，这类接头需要根据系统工作压力、输送介质类型、软管内径规格匹配对应型号，输送水乙二醇介质的场景需要做表面防腐处理，普通矿物油场景采用常规碳钢镀锌处理即可满足防锈要求，扣压工序需要严格控制扣压后的外径尺寸，根据软管壁厚调整扣压量，既要保证足够的抱紧力，又不能因为扣压量过大导致软管内胶层破损、通径减小。

　　从结构可靠性角度，这类接头的失效形式主要有三种：一是螺纹连接处的渗漏，多是因为密封锥面加工粗糙度不达标、拧紧扭矩不足导致；二是软管拔脱，多是因为扣压量不足、倒刺结构设计不合理导致；三是接头根部断裂，多是因为轴肩处应力集中、管路振动过大导致，建模时针对这几个失效点都做了对应的结构优化，比如密封锥面的粗糙度标注、轴肩过渡圆角设计、倒刺角度优化，都能有效提升接头的实际使用寿命。
