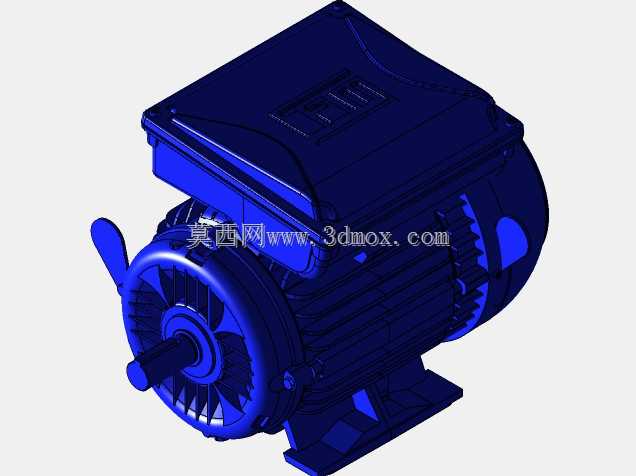

WEG112M规格单电机三维结构模型

　　在常规工业传动场景的动力单元选型环节，112机座号的单电机是覆盖中小功率传动需求的核心部件，这款WEG规格的电机三维结构，完整还原了实物从外部壳体到安装接口的全部细节，能直接用于设备布局阶段的干涉校验、安装工位的空间预留核算，省去现场测绘反复核对尺寸的冗余步骤。从实际应用场景来看，这类机座号的电机常配套在小型输送线、风机泵类负载、轻工包装设备的动力输入端，也可作为小型机床辅机、物料搅拌装置的动力源，对安装空间的适配性要求较高，建模时特意保留了接线盒的凸起轮廓、散热筋的排布高度、输出轴的伸出长度与键槽尺寸，甚至端盖处的吊环安装位、底座的安装孔距都做了1:1的还原，方便设计人员在做整机布局时，直接调取模型核对周边部件的安全间隙，避免出现接线盒与设备护板干涉、散热风道被相邻部件遮挡、输出轴与联轴器对接时同轴度偏差过大这类实际装配才会暴露的问题。

　　从设计思路上看，这款电机的建模遵循了实物的生产装配逻辑，先以机座的安装基准面为坐标原点，确定底座安装孔的中心距与孔径参数，再向外延伸出定子壳体的散热筋结构——散热筋的排布方向顺着电机运行时的空气流动方向设置，能在不额外增加壳体厚度的前提下提升散热面积，这也是工业电机通用的结构设计逻辑。接线盒设置在壳体顶部的居中位置，预留了足够的线缆弯折空间，不管是从设备上方还是侧方走线，都不会出现线缆过度弯折损伤绝缘层的情况。输出轴端的风罩与风叶结构也做了完整还原，风叶的倾斜角度匹配电机额定转速下的送风方向，能在电机运行时将气流顺着散热筋导向机座尾部，带走绕组运行产生的热量，建模时没有简化风罩的通风孔结构，方便后续做设备热仿真时，直接参考风道的实际通流面积计算散热效率。

　　在安装边界的尺寸还原上，模型严格对应112M机座号的通用安装规范，底座的安装孔为长圆孔设计，允许安装时存在小范围的位置偏差，降低设备底座加工时的精度要求；输出轴的轴径、键槽宽度与深度、轴伸长度都匹配对应功率段的通用联轴器规格，设计人员选型配套传动部件时，不需要反复核对样本参数，直接通过模型测量就能拿到准确的配合尺寸。端盖处的轴承位台阶、密封槽结构也做了细节还原，若后续需要做电机的拆解维护仿真、或者定制替换端盖的结构设计，这个模型也能提供准确的尺寸参考。另外，电机尾部的散热风罩与壳体的连接卡扣、吊环的螺纹安装孔这些容易被忽略的细节，模型里都做了对应的结构呈现，不会因为细节缺失导致布局时出现空间误判——比如很多设计人员初期建模时会忽略吊环的安装空间，等设备实际装配时才发现吊环无法安装，电机吊装就位时找不到受力点，这类问题在前期布局阶段通过完整的三维模型就能提前规避。

　　从功能特性的还原度来看，模型区分了电机的不同装配部件：机座为铸铁材质的厚重结构，端盖与机座采用止口配合保证同轴度，输出轴采用阶梯轴设计，受力较大的轴肩位置做了圆角过渡减少应力集中，这些结构细节都对应了电机实际运行时的受力需求——电机启动时输出轴会承受较大的扭矩冲击，阶梯轴的结构能让不同轴段分别承担扭矩传递、轴承支撑、联轴器定位的功能，圆角过渡则能避免应力集中导致的轴断裂风险。接线盒内部预留了接线端子的安装空间，盒盖与盒体的配合面做了密封槽的结构示意，能提醒设计人员在户外或者多粉尘场景使用时，配套对应的密封胶条实现防护等级要求。整体模型的结构拆分逻辑也和实物装配逻辑一致，若需要做装配动画演示、或者生成工程图纸用于安装指导，都可以直接从模型中调取对应的部件结构，不需要二次重构。
