带立式展示架的移动图纸阅览工作台

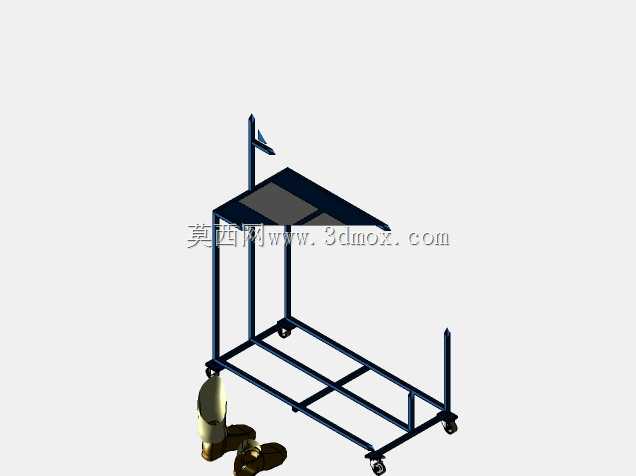

　　这款带立式展示架的移动阅览工作台，主要面向车间工艺交底、设计方案评审、实训教学图纸展示这类场景设计，日常放置在生产班组休息区、实训教室或者设计部门的方案讨论区都很适配，解决了传统平铺图纸占空间、多人围观查看不便的痛点。整体框架采用矩形钢管焊接成型，底部框架做了交叉斜撑加固，避免放置重物或者人员倚靠时出现框架形变，四个支脚配置了带刹车的万向脚轮，日常需要转移工位时可以直接推动，到位后踩下刹车即可固定位置，不会因为人员触碰出现滑移。台面采用平整的钢板或者高密度复合板制作，边缘做了圆弧包边处理，避免尖锐棱角划伤人员，台面预留了足够的平铺空间，可以同时摊开3张A1幅面的工程图纸，方便查阅人员对照立式架上的总图查看局部详图，

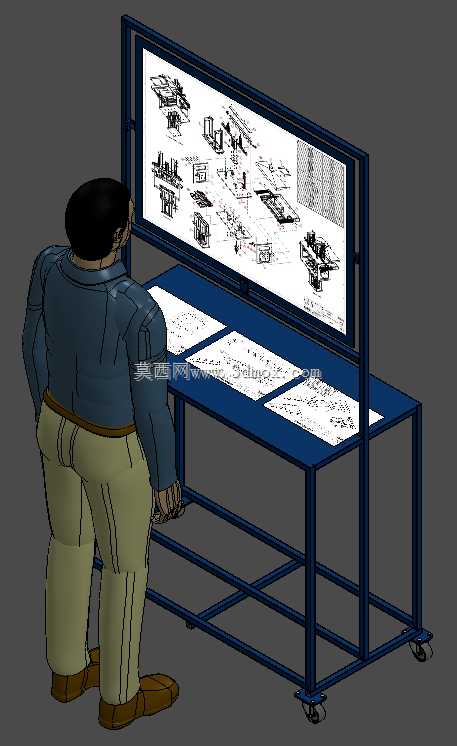

　　不用反复翻折图纸造成折痕破损。立式展示架采用倾斜式安装设计，倾斜角度经过人体工程学验证，站立状态下视线刚好垂直于展示面板，不需要仰头或者低头就能看清面板上的图纸内容，展示面板采用透明亚克力或者磨砂玻璃材质，图纸可以从侧边缝隙插入固定，不需要额外使用胶带或者磁钉固定，更换图纸时抽拉即可，操作十分便捷。展示架的框架和下部工作台框架采用螺栓连接，不需要焊接固定，运输时可以拆分打包，到现场后只需要用普通内六角扳手就能完成组装，不需要额外的专用安装工具。设计时特意控制了整体高度，立式架顶部距离地面高度不超过1.8米，避免遮挡后方视线，也不会因为过高导致重心不稳出现倾倒风险，工作台台面距离地面高度为0.75米，符合成年人站立操作的舒适高度，

　　长时间俯身查看图纸也不会产生腰部疲劳。框架表面采用喷塑处理，耐磨耐刮，车间内日常使用沾染的油污、铅笔印记可以直接用湿抹布擦拭清理，不会残留污渍。下部框架预留了足够的腿部空间，人员站立时可以贴近台面，不需要刻意弯腰探身，脚轮的安装位置做了内收处理，避免人员靠近时被脚轮磕碰鞋部。展示架的背部做了横向加强筋，避免大面积面板长期使用出现中部凹陷变形，面板和框架之间预留了1mm的间隙，方便图纸插入时不会被边框卡住，同时间隙不会过大导致图纸容易滑落。这款工作台没有配置额外的电气元件，纯机械结构设计，故障率极低，日常不需要特殊维护，只需要定期检查脚轮的刹车灵活性以及连接螺栓的紧固情况即可。在实训教学场景中，这款工作台可以放置在绘图实训区，

　　教师可以将示范图纸固定在立式展示架上，学员围站在工作台旁就能清晰看到示范内容，台面上可以同时放置绘图工具和练习图纸，不用额外配置辅助支架。在车间工艺交底场景中，工艺员可以将装配总图固定在立式架上，台面上摊开各个部件的零件图，装配工人可以对照查看，快速理解装配要求，比单纯拿着图纸传阅效率提升很多。设计时还考虑了承重需求，台面均匀承重可以达到100kg，除了放置图纸之外，临时放置小型检具、绘图工具、样品零件都不会出现台面变形，立式展示架的面板承重不超过5kg，仅用于放置纸质图纸或者薄的KT板展示内容，不适合悬挂重物。整体安装边界要求地面平整，地面坡度不超过5度，避免脚轮刹车固定后出现滑移，周边预留至少0.8米的通行空间，方便人员围绕工作台查看图纸，不需要挤在同一侧。框架的管材壁厚不低于1.5mm，保证整体刚性，焊接位置都做了打磨处理，没有焊渣毛刺，不会划伤人员或者图纸。
