伦茨RH-78型电流互感器结构设计

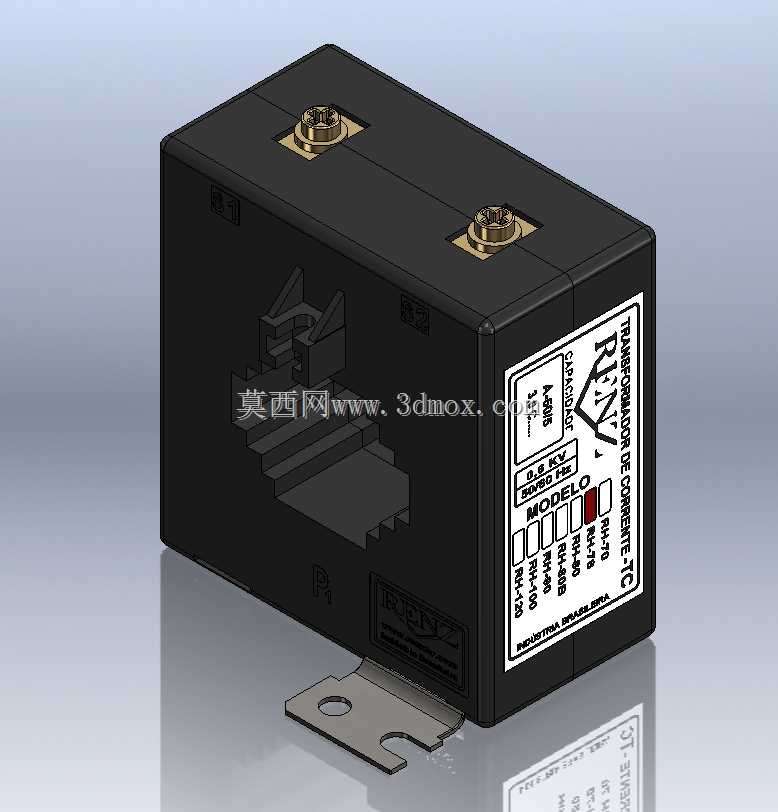

　　这款电流互感器的三维结构还原，完全贴合低压配电系统里0.6kV电压等级下的电流采样需求，日常在低压进线柜、电容补偿柜、电机回路保护单元里都能见到同规格产品的身影，核心作用是把主回路的大电流按固定变比转换成标准小电流信号，给电流表、电能计量模块、继电保护装置提供可靠的采样输入，同时实现高压主回路和二次侧测控回路的电气隔离，避免主回路高压串入二次侧损坏测控设备、威胁运维人员安全。

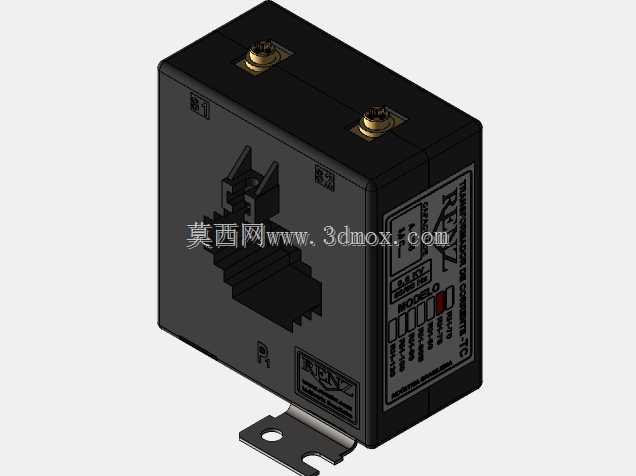

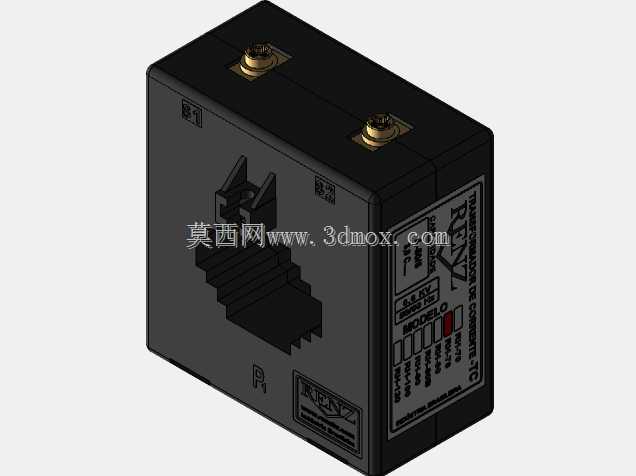

　　从结构设计逻辑来看，整体采用封闭式方形壳体布局，壳体选用阻燃型工程塑料注塑成型，表面做了哑光磨砂处理，既可以抵御配电柜体内部的积尘、凝露侵蚀，也能避免相邻电气元件之间的意外短接。壳体顶部预留的两个黄铜接线端子，是二次侧信号输出端，端子做了滚花防滑处理，接线时不需要额外加装垫片就能保证导线压接的可靠性，端子周边做了凸起的绝缘挡边，防止接线过程中螺丝刀滑脱触碰相邻带电部位。壳体侧面的标签区域预留了变比参数、精度等级、额定频率的标识位，建模时还原了标签区域的凹槽结构，实际生产中标签可以直接嵌入凹槽内粘贴，避免长期运行后标签被柜内热风烘烤起翘脱落。壳体正面预留的阶梯状卡扣结构，是用来适配不同规格的母排安装场景，不需要额外打孔就能卡在对应厚度的铜排上，适配现场不同的安装条件。

　　底部的安装支架采用镀锌钢板冲压成型，支架上开有长圆形安装孔，安装时可以根据柜内安装梁的孔位偏差微调固定位置，降低现场安装的对位难度，支架和壳体之间采用卡扣加定位柱的固定方式，不需要额外打螺丝就能实现牢靠连接，装配工序更简单。整个壳体的边角都做了R2左右的圆角过渡，没有尖锐的棱角，既可以避免生产装配过程中划伤操作人员，也能减少壳体注塑时的应力集中问题，提升长期使用的结构强度。

　　建模过程中严格还原了产品的安装边界尺寸，整体长宽高控制在适配低压柜内标准安装空间的范围内，不会和相邻的断路器、熔断器等元件产生安装干涉，顶部接线端子的高度预留了足够的接线操作空间，即使是采用多股软线压接冷压端子的接线方式，也有足够的操作空间完成接线作业。壳体侧面的散热凹槽设计，是考虑到互感器长期带载运行时的温升问题，凹槽可以增加壳体和柜内空气的接触面积，把绕组运行产生的热量及时散发出去，避免长期高温运行导致绕组绝缘老化加速，影响产品使用寿命。

　　从实际选型适配的角度来说，这款结构的互感器适配50/60Hz的工频交流回路，额定绝缘电压0.6kV，可以覆盖绝大多数工业低压配电、建筑配电、设备配套电控柜的电流采样需求，安装方式既可以通过底部支架固定在柜内安装梁上，也可以通过正面的卡扣直接卡在主回路母排上，两种安装方式可以根据现场安装条件灵活选择，不需要额外定制安装配件。建模时对内部绕组的占位空间也做了准确还原，结构设计人员在做柜体排布时，可以直接调用这个模型进行布局校验，核对安装间隙、接线距离、安全绝缘距离是否符合规范要求，避免后期生产装配时出现元件干涉、接线空间不足的问题。

　　不同于外露式的电流互感器结构，这种全封闭壳体的设计防护等级可以达到IP40，能够阻挡直径大于1mm的金属碎屑、灰尘进入壳体内部，适配配电柜体内部多尘、有一定凝露风险的运行环境，壳体的拼接缝处做了止口结构，拼接后缝隙均匀，既可以提升整体防护性能，也让产品外观更规整。二次接线端子的螺纹采用标准铜嵌件设计，反复接线拧动螺丝也不会出现塑料壳体滑牙的问题，适配现场运维过程中可能出现的多次改线、接线需求。
