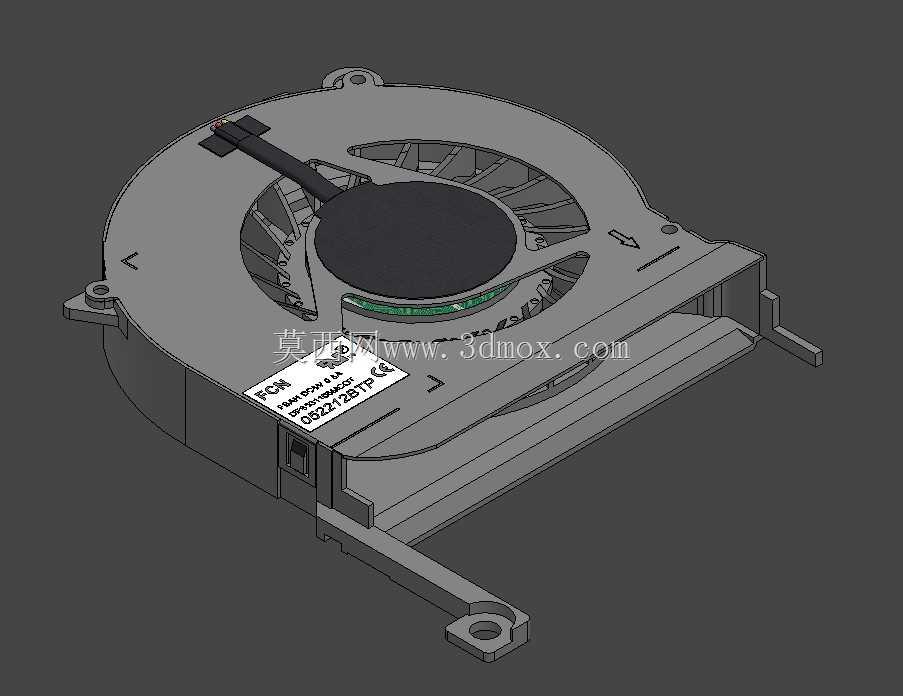

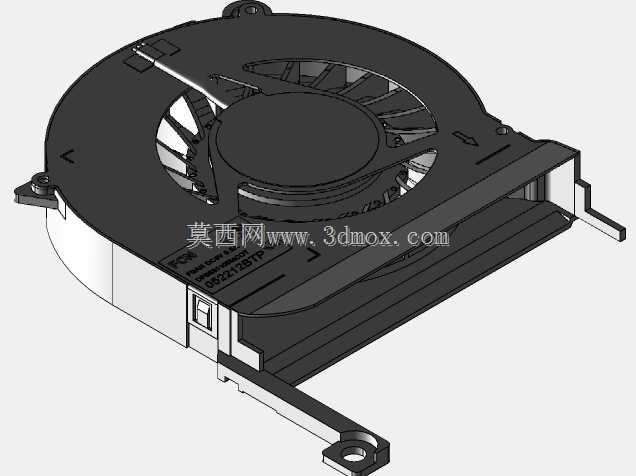

DC5V0.5A侧吹式离心冷却鼓风结构

　　这款侧吹式离心冷却结构，是紧凑型电子设备散热场景里的典型适配部件，日常选型中常被用于笔记本内部、小型工控主板、便携检测仪器这类安装空间局促、对散热模块厚度有严格限制的设备里，和常见的轴流风扇直吹散热不同，它采用离心鼓风的风道逻辑，能在有限的竖向空间里实现更高的风压输出，把气流顺着设备内部预设的散热鳍片通道推送出去，带走核心发热元件工作时累积的热量，避免芯片、功率器件因为结温过高触发降频保护甚至硬件损坏。

　　从结构设计逻辑来看，整个组件采用一体式蜗壳承载结构，上盖为冲压成型的金属遮板，预留了对应进风区域的格栅开口，能在阻挡大尺寸异物进入扇叶腔体的同时，尽可能降低进风阻力，蜗壳的流道型线是经过反复迭代的，从扇叶外缘到出风口的截面变化遵循等压扩张原则，能减少气流在蜗壳内部的涡流损耗，降低运转时的气动噪音，这一点在消费类便携设备里尤为重要，毕竟用户对设备运行的风噪敏感度很高。扇叶部分采用多叶片前倾式离心叶轮设计，叶片数量和曲率匹配DC5V0.5A的供电参数，在额定工况下能兼顾风量输出和运转功耗，不会给设备的供电回路带来额外的负载压力。叶轮中心的轴承位预留了标准的含油轴承或者滚珠轴承安装空间，能根据产品的寿命需求灵活选配轴承规格，满足不同使用时长要求的设备选型。

　　安装边界方面，整个组件采用扁平式布局，主体厚度控制在轻薄设备的常规安装阈值内，蜗壳侧面延伸出的出风口为矩形接口，尺寸刚好匹配常见的笔记本散热鳍片入风口宽度，不需要额外做风道转接就能直接对接，减少装配环节的适配工作量。组件本体的三个角位预留了带缓冲胶垫的安装固定孔，孔位的位置精度按照消费电子组装的公差要求设计，能直接通过螺丝或者热熔柱固定在设备的内部骨架上，固定孔周边的壳体做了局部加厚处理，避免长期受震动影响出现固定柱开裂的问题。侧边引出的供电接口采用标准的针座式接线端，接口的防呆结构能避免组装时插反方向导致的电机反转问题，接线端的引脚定义匹配行业通用的供电逻辑，不需要额外改线就能直接对接设备主板的风扇供电插针。

　　实际使用场景里，这类冷却结构的风道走向是从设备底部或者键盘面的进风孔吸入冷空气，经过叶轮加速后顺着蜗壳导向从侧出风口吹向散热鳍片，鳍片上绑定的热管会把CPU、GPU这类核心发热件的热量传导到鳍片区域，被流动的气流带出设备外壳，完成整个热交换循环。设计过程中需要特别注意扇叶和蜗壳内壁的间隙控制，间隙过大会导致风压泄漏，降低散热效率，间隙过小则容易因为扇叶动平衡偏差或者壳体装配公差出现擦碰异响，所以建模时叶轮和蜗壳的周圈间隙、轴向间隙都要按照材料的成型公差预留合理的余量，同时叶轮本身要做动平衡校正，在扇叶的特定位置预留去重槽，方便生产环节校正动平衡量，降低高速运转时的震动幅度。另外蜗壳的出风口边缘做了小角度的导流翻边，能让流出的气流更平顺地进入散热鳍片的缝隙，减少出风口处的气流紊流，进一步提升换热效率，也能降低气流冲击鳍片产生的高频噪音。
