派克管式高压流量控制阀结构设计

　　在液压系统的回路搭建中，流量控制类元件的选型直接决定了执行元件的动作精度与运行平稳性，这款管式连接的流量控制阀，主要面向中高压液压回路的流量调节需求，常见于工程机械的动作微调回路、机床液压进给系统、冶金设备的辅助动作控制单元，也可用于小型液压站的支路流量分配，解决不同执行元件间的流量匹配问题，避免因流量分配不均导致的动作不同步、爬行、冲击等常见液压故障。从实际使用场景来看，这类阀不需要额外的安装基座，直接通过两端的内螺纹接口串联在液压管路中，相比板式安装阀件，省去了过渡板加工、安装面密封处理的工序，在紧凑型液压站、移动设备的液压管路改造场景中优势明显，不需要改动原有阀组的安装布局，仅需在对应管路段串入该阀即可实现流量调节功能，

　　大幅降低现场改造的施工难度。产品的功能设计上，阀体上直接标注了最高工作压力参数，对应5000PSI也就是345BAR的额定工作压力，完全覆盖常规工业液压系统的压力等级范围，最大通流能力为5加仑每分钟也就是19升每分钟，适配中小通径的液压支路，调节旋钮带有清晰的刻度标识与彩色色环标记，调节时可以通过刻度直观判断开度大小，旋钮带锁定结构，调节完成后可以锁定开度，避免设备运行过程中因振动、误触导致的开度偏移，保证流量设定值的稳定性。从结构设计思路来看，这款阀采用了针阀式节流的核心结构，同时内置压力补偿组件，能够在进出口压力波动的情况下维持节流口前后压差恒定，保证通过阀的流量不受负载压力变化影响，相比普通的简易节流阀，流量控制精度更高，

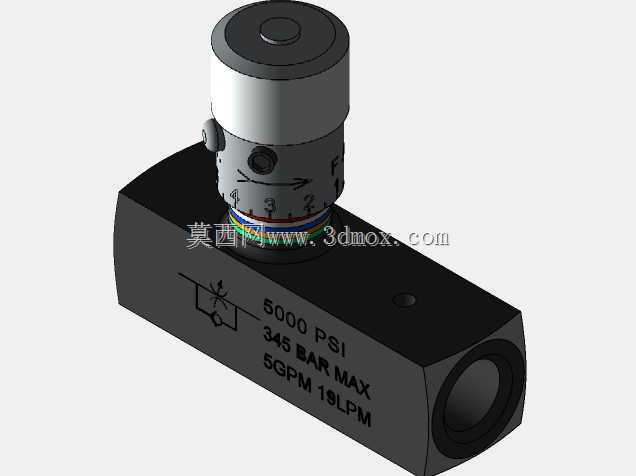

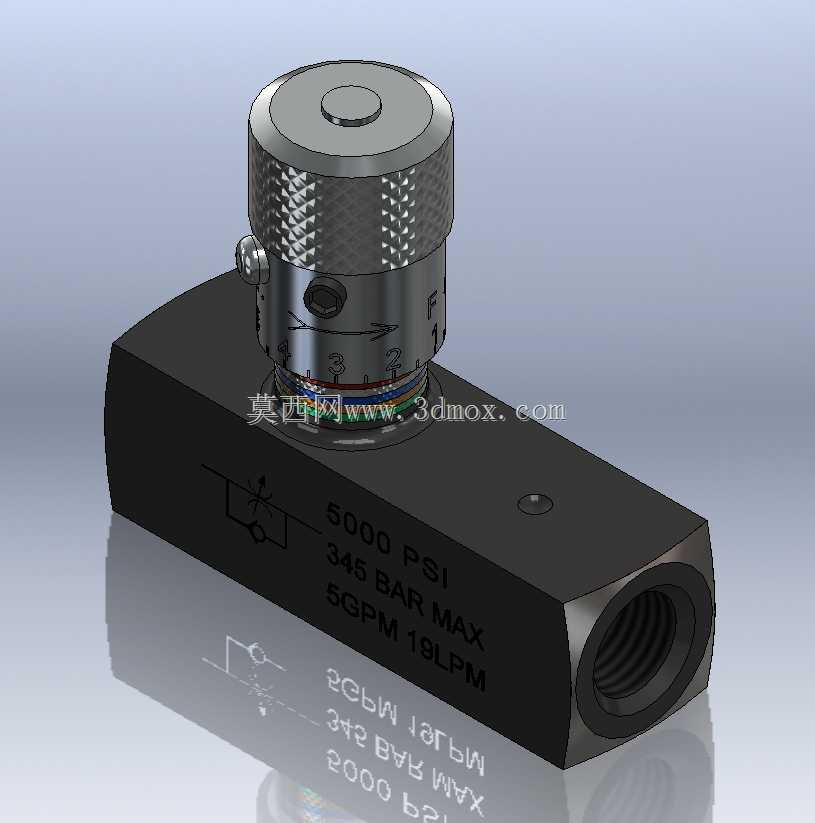

　　不会因为执行元件负载变化出现速度忽快忽慢的问题。阀体采用锻钢材质加工，表面做发黑处理，兼顾耐压强度与防锈能力，两端的连接螺纹采用标准通用管螺纹，适配市面上常规的液压管路接头，不需要定制特殊接头。外形结构上，整体为长方体阀体搭配顶部圆柱形调节头的布局，调节头突出阀体顶面，安装时需要预留足够的顶部操作空间，方便操作人员在设备日常维护时进行开度调整，阀体本身没有突出的安装脚，依靠管路本身的连接强度固定，安装时需要注意在阀的两端管路加装管夹支撑，避免管路振动导致阀件受力过大出现接口渗漏。建模过程中，对节流口的型线做了还原，刻度标识的位置、阀体上的参数刻印都按照实物比例做了映射，调节旋钮的防滑纹理、锁定螺钉的细节都做了完整呈现，

　　能够直接用于液压系统的管路装配干涉检查，也可以作为液压原理演示的可视化模型，在做设备液压系统的三维布局时，可以直接调用该模型验证管路走向、操作空间是否满足要求，避免实际装配时出现调节旋钮被周边结构件遮挡、无法操作的问题。在实际选型应用中，需要注意该阀的通流能力上限，不能用在主回路大流量场景，否则会出现过大的压力损失，导致系统发热、效率下降，串联安装时要注意阀体上标注的油流方向，反向安装会导致节流功能失效，甚至影响压力补偿组件的正常工作。
