Unitronics SM35-J-T20一体化可编程逻辑控制器

　　这款一体集成式可编程逻辑控制器，是小型自动化设备控制场景里非常实用的选型方案，在做小型单机设备、分布式控制站点的电控布局时，这类集成HMI与IO的控制器能大幅压缩电控柜的安装空间，省去单独排布触摸屏、PLC主机、接线端子排的冗余空间，尤其适合食品包装单机、小型水处理装置、实验室自动化台架、小型物料分拣单元这类对电控箱体积有严格限制的应用场景。

　　从实际使用的角度看，这类控制器把触控显示单元、逻辑运算核心、输入输出端子、通讯接口全部整合在同一个壳体里，现场接线的时候不需要再做PLC和触摸屏之间的通讯线布线，也不用单独给触摸屏配安装支架开面板孔，面板嵌入式安装的结构，只需要在电控柜面板上开出对应尺寸的矩形安装孔，把控制器主体从面板正面推入，用壳体自带的卡扣从背面锁紧就能完成固定，安装效率比分体式的PLC加触摸屏组合高不少，后期维护的时候也不用拆开整个电控柜，直接在面板位置就能完成程序调试、参数修改、运行状态查看的操作。

　　产品的结构设计完全围绕工业现场的安装使用需求做考量，正面的显示区域做了略微下沉的边框防护，避免现场作业的时候工具剐蹭到显示面，屏幕下方的品牌标识区域做了哑光印刷，不会因为现场光照产生反光干扰操作人员查看参数。壳体侧面和顶部的端子排做了分层排布，数字量输入、输出端子分区域排列，每个端子位旁边都预留了标识打印的位置，现场接线的时候可以直接对应点位号压接端子，不用反复对照图纸找点位，端子排的接口做了防呆设计，接线端子插错方向是无法卡入到位的，能避免现场接线的时候因为插反端子烧坏IO通道。侧面的通讯接口做了内凹设计，通讯插头插入之后不会突出壳体侧面，在排布柜内走线的时候不会和旁边的线槽、其他元器件产生干涉。

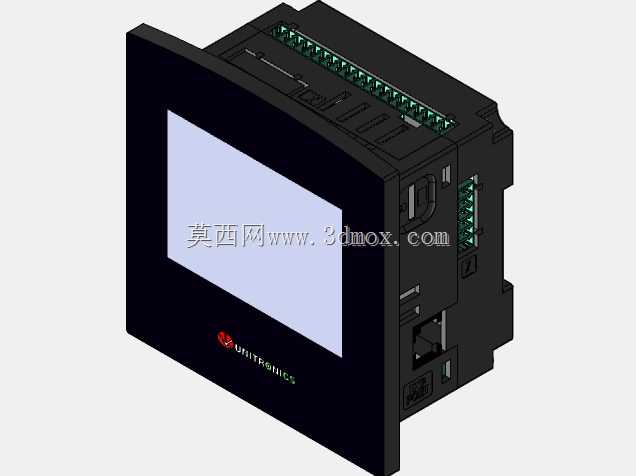

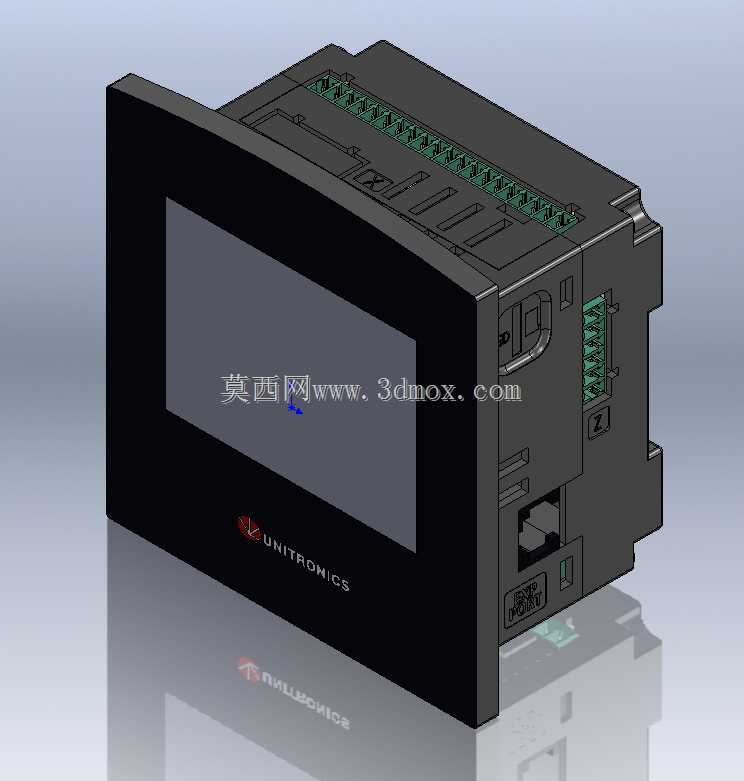

　　做三维建模的时候，这个模型完整还原了设备的所有安装边界尺寸，包括面板安装需要的开孔尺寸、控制器嵌入面板之后的背面纵深长度、端子排的接线操作空间预留、侧面通讯接口的插头插拔空间，在做电控柜布局设计的时候，可以直接把这个模型导入装配体，提前校验安装位置是否和柜内的线槽、导轨、开关电源、继电器等其他元器件产生干涉，也能提前核算面板开孔的位置和尺寸，避免实际加工面板的时候出现开孔偏差。模型里还原的卡扣结构、端子排布位置，也能给做安装辅件设计的工程师提供参考，比如需要给控制器做额外的防护外罩、或者定制特殊安装支架的时候，可以直接参照模型的外形尺寸做匹配设计，不用反复去核对实物的测量尺寸。

　　从功能适配的角度，这类带屏一体PLC在实际项目里可以独立完成小型设备的全部逻辑控制，包括数字量信号采集、执行机构输出控制、运行参数可视化设置、故障代码弹窗提示，不需要额外搭配上位机或者触摸屏，单台设备就能构成完整的控制单元，对于做小型标准化设备的厂商来说，这种集成式的控制器能减少电控系统的物料清单条目，降低采购和装配的出错概率，也能压缩整体的电控成本。在做设备的三维方案展示的时候，这个模型可以直接放入设备的整体装配里，还原电控部分的真实外观，让整个设备的数字孪生模型完整度更高，做方案汇报的时候也能更直观地展示设备的操作界面位置和电控布局。

　　建模过程中对壳体的分模线、表面的纹理、接口的细节都做了还原，包括背面的散热格栅结构、安装卡扣的弹性结构、端子排的压线螺丝位置，这些细节在做虚拟装配、干涉检查的时候都能提供准确的参考，不会因为模型简化导致实际安装的时候出现空间不足的问题。比如在核算接线空间的时候，模型里端子排的位置和纵深尺寸是完全和实物匹配的，可以直接在软件里模拟接线的弯曲半径，确认压好线鼻子的导线接入之后，柜门关合的时候不会压到导线，也不会和旁边的元器件产生磕碰。
