五轴联动加工运动平台机械结构设计

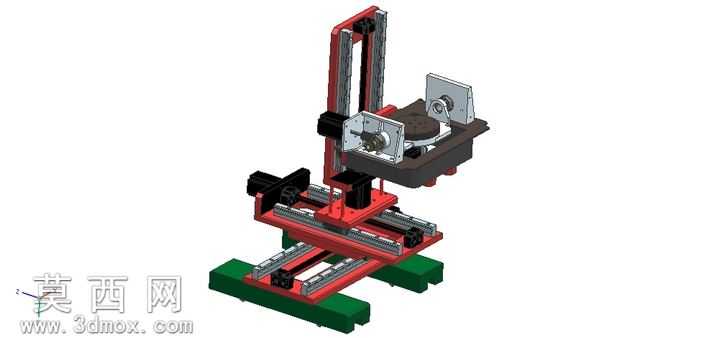

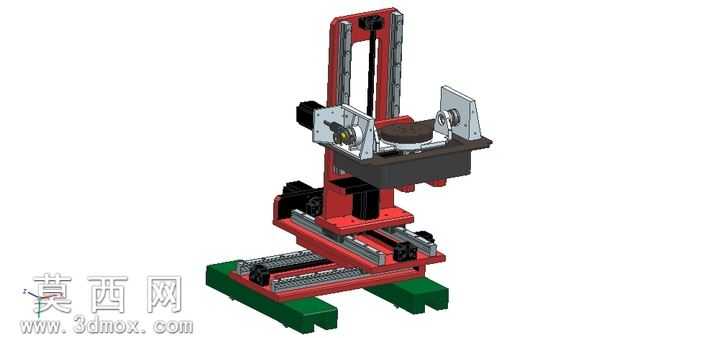

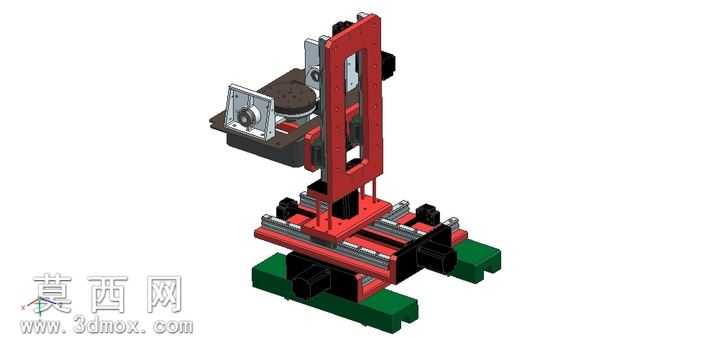

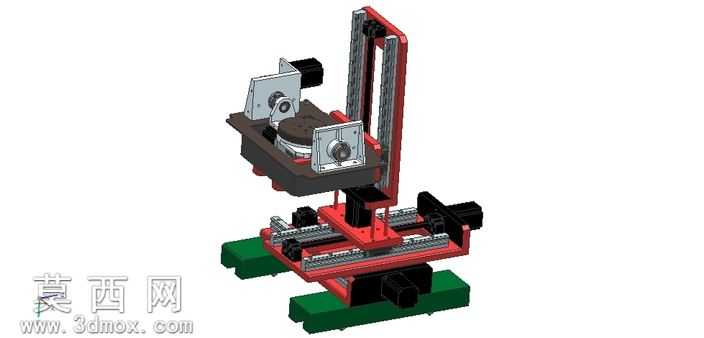

本作品为五轴运动平台的三维结构设计，整体建模过程严格遵循机械设计规范，在三维建模环境中完成了所有零部件的参数化绘制与整体装配，完整还原了五轴平台的运动逻辑与结构细节。模型在材质渲染阶段做了精细化区分：底部支撑基座采用深绿色铸铁材质表现，凸显设备的厚重稳定性；纵向升降立柱、横向平移滑台的主体结构采用红色烤漆金属材质，还原工业设备的外观质感；导轨、丝杠、轴承等传动部件采用亮银色金属材质，清晰区分传动组件与结构主体；工作台装夹区域采用哑光黑色与银灰色搭配，明确加工作业区域的边界。从结构设计来看，该平台采用经典的正交轴布局设计，底部为双导轨支撑的X轴横向平移机构，搭配双丝杠传动结构保证大行程移动的平稳性；X轴滑台上方集成Y轴纵向平移组件，与X轴形成水平面内的二维运动基础；垂直方向设置Z轴升降立柱，采用双直线导轨导向、丝杠驱动的结构，承担垂直方向的载荷传递与运动输出；Z轴滑台前端搭载双轴摆动工作台，可实现两个旋转方向的角度调整，配合三个直线轴完成五轴联动的运动输出。设计过程中充分考虑了各轴的运动行程干涉问题，所有运动副都预留了合理的安全间隙，传动部件的安装位置、支撑座的固定方式都做了符合机械加工工艺的设计，既保证了整体结构的刚性，也兼顾了装配调试的便利性。模型的所有装配关系都按照实际设备的连接逻辑设置，可直观演示各轴的运动过程，清晰展现五轴平台的运动原理，可作为五轴加工设备结构学习、非标自动化平台设计参考的三维素材，帮助设计者快速理解多轴运动平台的布局逻辑与结构设计要点。
