500X800X3000mm平面磨床三维设计

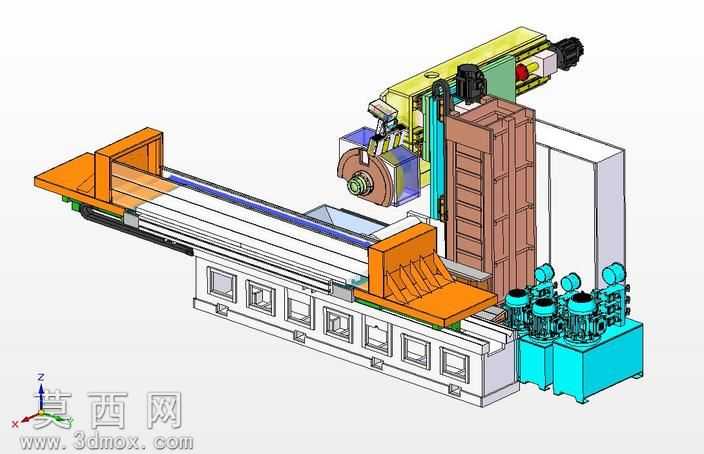

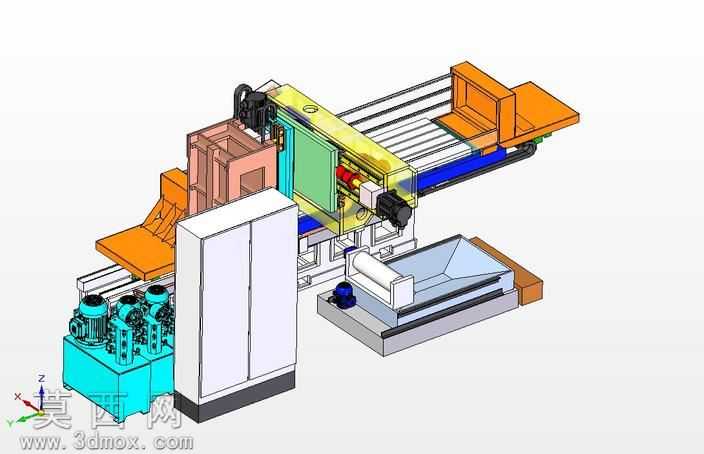

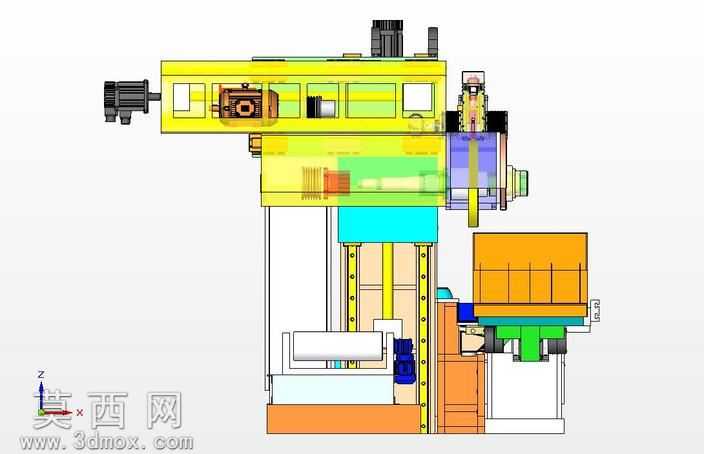

本模型为大规格平面磨床的完整三维设计成果，对应加工幅面可达500X800X3000mm，可实现大尺寸工件的高精度平面磨削加工。建模过程严格遵循磨床实际设计逻辑，从整体布局到零部件细节均按照真实工业磨床的结构比例搭建，完整还原了平面磨床的核心功能模块。模型包含床身基座、纵向进给工作台、横向滑座、垂直磨头进给机构、主轴磨削单元、驱动传动组件、防护与排屑结构等全部核心部件，各部件之间的装配关系完全符合实际机床的运动逻辑，可清晰演示磨床工作台往复进给、磨头横向移动与垂直进刀的完整加工动作流程。在建模细节处理上，对磨头主轴的传动结构、导轨滑块的配合形式、丝杠进给的传动副、驱动电机的安装定位等关键结构均做了精细化还原，不同功能的零部件采用差异化的色彩材质区分，床身铸件采用沉稳的灰铸铁质感表现，运动导轨与传动部件采用金属加工面的亮面质感，驱动电机、电气组件采用对应工业器件的标准配色，让整体模型的结构层次清晰可辨，能够直观呈现平面磨床的内部构造与工作原理。设计过程中充分考虑了大规格平面磨床的刚性需求，床身采用加强筋布局的箱型结构设计，工作台采用承载能力强的矩形导轨配合形式，磨头进给机构设置了多重导向支撑结构，保障大行程磨削过程中的结构稳定性与加工精度。模型完整呈现了平面磨床从动力输入、运动传递到磨削执行的全链路结构，可作为磨床结构学习、非标磨床改造设计、机床相关课程教学演示的直观参考素材，能够帮助设计人员与学习者快速理解大规格平面磨床的结构组成与运动逻辑。
