自动清磁式磁选过滤设备结构设计

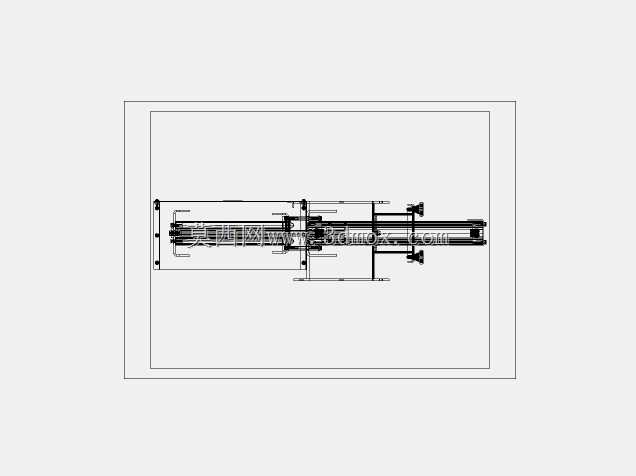

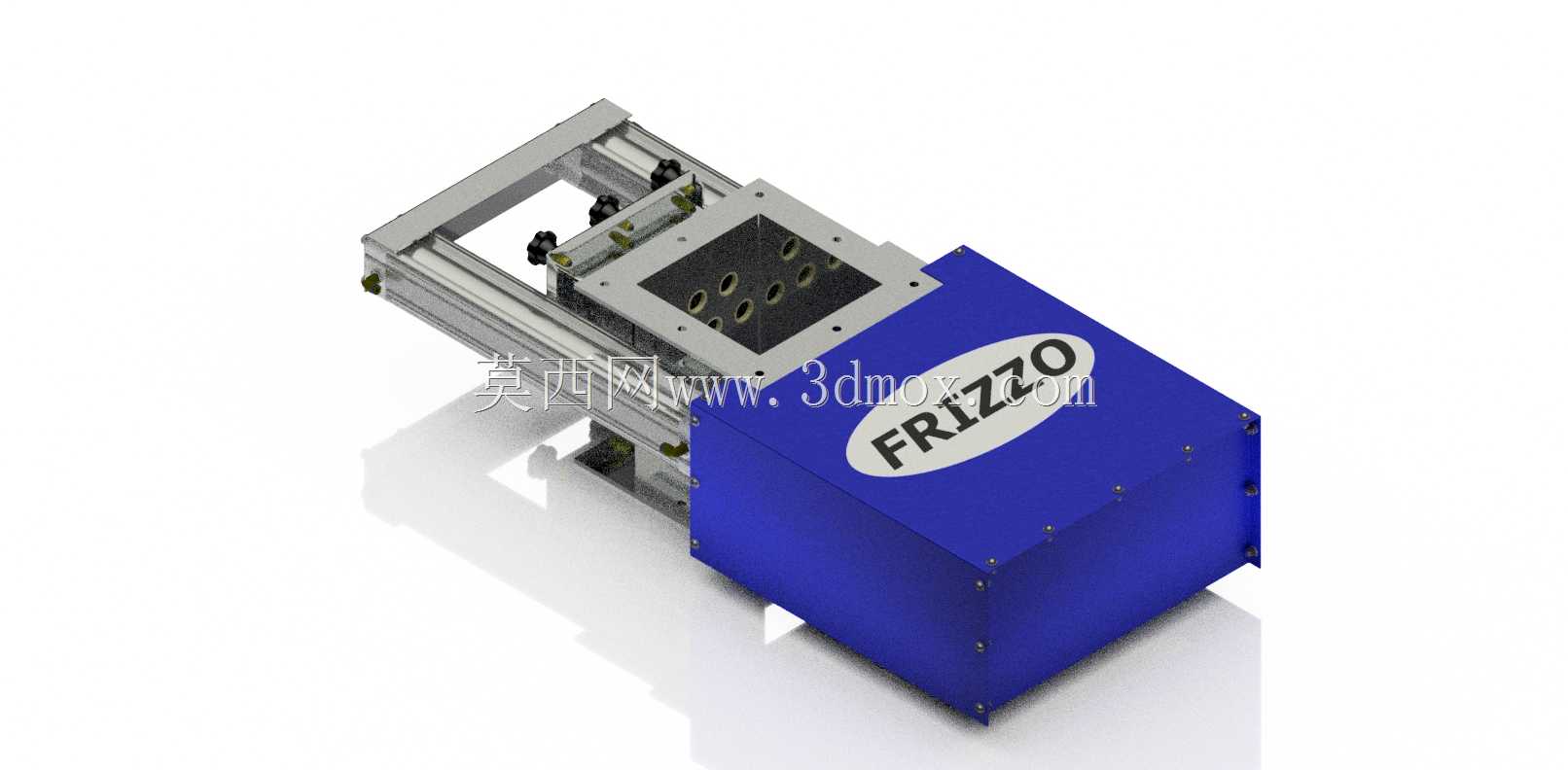

　　在食品加工、精细化工、锂电材料生产这类对流体物料铁杂质含量管控严苛的产线中，磁选过滤单元是保障成品纯度、保护后端精密加工设备的核心环节，这套自动清磁结构的磁级设备，正是针对传统固定式磁栅清理繁琐、需频繁停机拆解的痛点做的定向结构优化。从整体结构布局来看，设备采用模块化拼接思路，主体分为磁芯工作腔、驱动滑移机构、集料仓三个独立单元，蓝色涂装的密封腔体作为物料流通的主通道，内部排布多组高磁导率磁棒组成的栅格结构，磁棒表面磁场强度可覆盖整个通流截面，不会出现磁选死角，当带杂质的流体从腔体入口通入时，混杂在物料中的铁磁性碎屑、焊渣、金属磨粒会被牢牢吸附在磁棒表面，实现物料与铁杂的分离。和普通固定式磁栅不同的是，

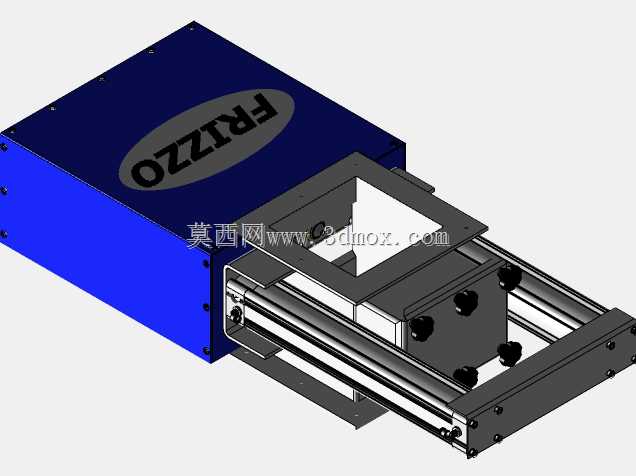

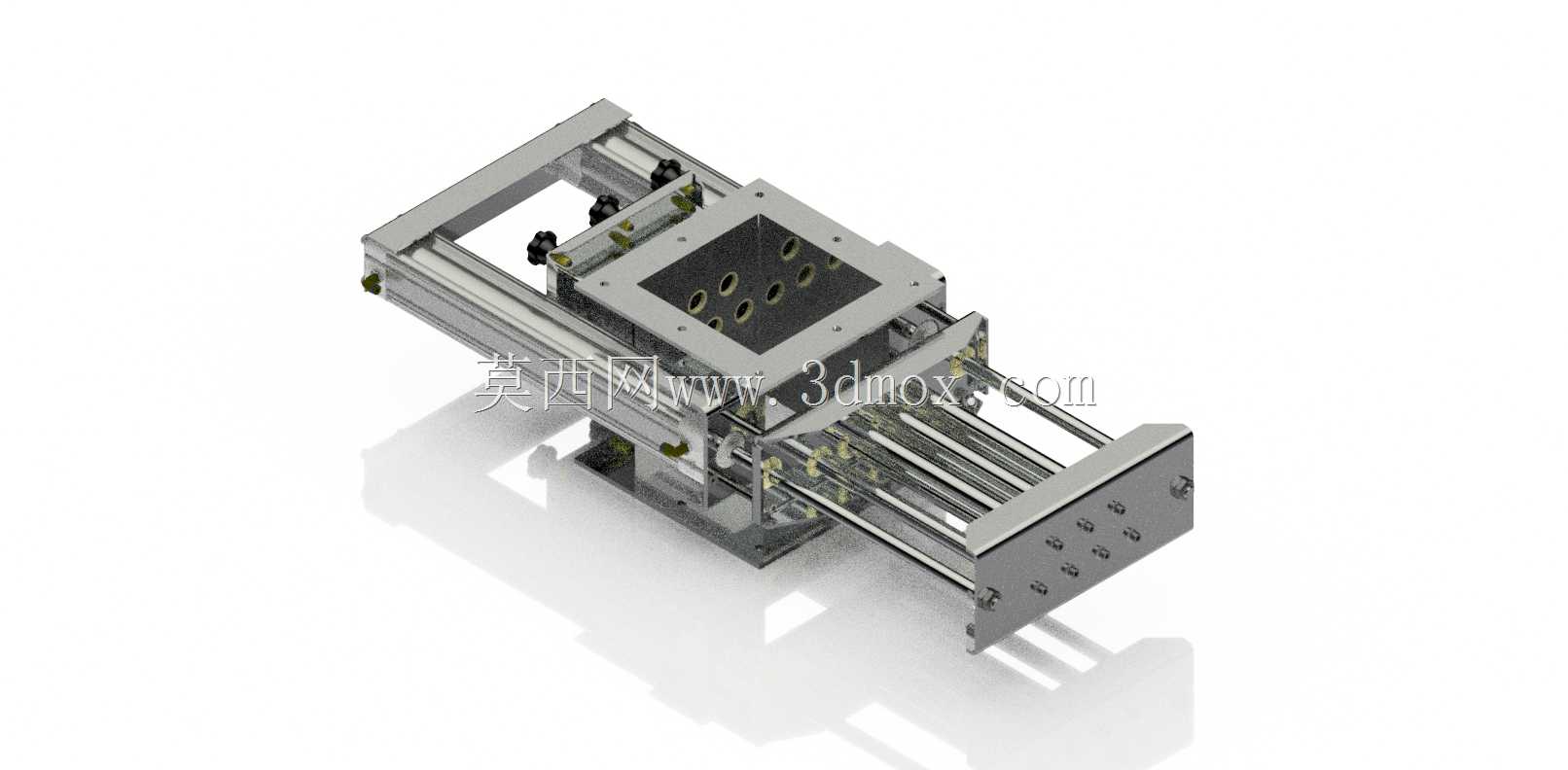

　　这套结构搭配了线性导轨驱动的抽拉式磁芯移位机构，也就是图中银灰色的铝型材框架滑移组件，当设备运行到设定的清理周期时，无需拆解管路法兰、无需排空腔体内物料，驱动机构会带动整组磁芯从工作腔滑移到外侧的集料位置，此时磁棒脱离工作腔的磁场作用区，原本吸附在磁棒表面的铁杂会在重力作用下自动脱落到下方的集料槽内，整个清理过程全程密闭，不会出现物料泄漏、杂质二次混入的问题，也大幅降低了一线运维人员的操作强度，单台设备清理耗时从传统结构的半小时以上压缩到数分钟即可完成。从安装边界来看，设备采用DN8通径的标准法兰接口，可直接对接同规格的工业管路，整体安装底座预留了标准螺栓固定孔位，安装时只需保证进出料方向与管路流向匹配、

　　驱动滑移侧预留足够的抽拉行程空间即可，不需要额外做复杂的机架改造，适配性较强。结构设计过程中，磁棒排布采用错位阵列方式，相邻磁棒的间距根据处理物料的粘度特性做了优化，既保证通流截面的磁场覆盖率，也不会因为磁棒间距过小导致物料堵塞，尤其是处理高粘度浆料类物料时，错位排布能让物料在腔体内形成紊流，延长物料在磁场作用区的停留时间，提升铁杂吸附效率。驱动滑移部分采用双直线导轨导向，配合耐磨滑块承载磁芯组件的重量，抽拉过程运行平稳，不会出现卡滞、偏磨的问题，导轨外侧加装了防尘密封罩，避免生产过程中粉尘、物料碎屑进入导轨副影响使用寿命。腔体部分采用满焊密封工艺，所有接缝处做抛光处理，无卫生死角，符合食品、医药类行业的卫生级设备要求，

　　可适配CIP在线清洗工况。在实际选型应用中，这类磁选设备通常安装在物料灌装工位前、精密泵入口、研磨设备出料端等关键节点，可有效拦截物料中的铁磁性杂质，避免杂质进入后端设备造成泵体叶轮划伤、研磨辊磨损、成品杂质超标等问题，相比传统的格栅过滤、网式过滤，磁选结构不会因为杂质附着造成滤网堵塞，运行压损更小，连续运行稳定性更强。设计时也充分考虑了不同工况的适配性，磁芯的磁棒数量、磁场强度可根据处理物料的铁杂含量、物料特性做灵活调整，驱动部分既可以采用手动抽拉结构适配小型产线，也可以搭配气缸、伺服电机构成全自动清理结构，接入产线PLC控制系统实现无人值守运行，整个三维结构完整还原了设备的装配关系、运动行程、安装接口，可直接用于产线布局规划、设备改造选型的参考，也可作为同类磁选设备结构优化的设计参照，建模过程中对导轨配合间隙、磁棒安装公差、法兰密封槽尺寸都做了符合工程实际的参数设定，没有出现结构干涉、安装错位的问题，各零部件的拆分逻辑也符合实际加工装配的工艺要求。
