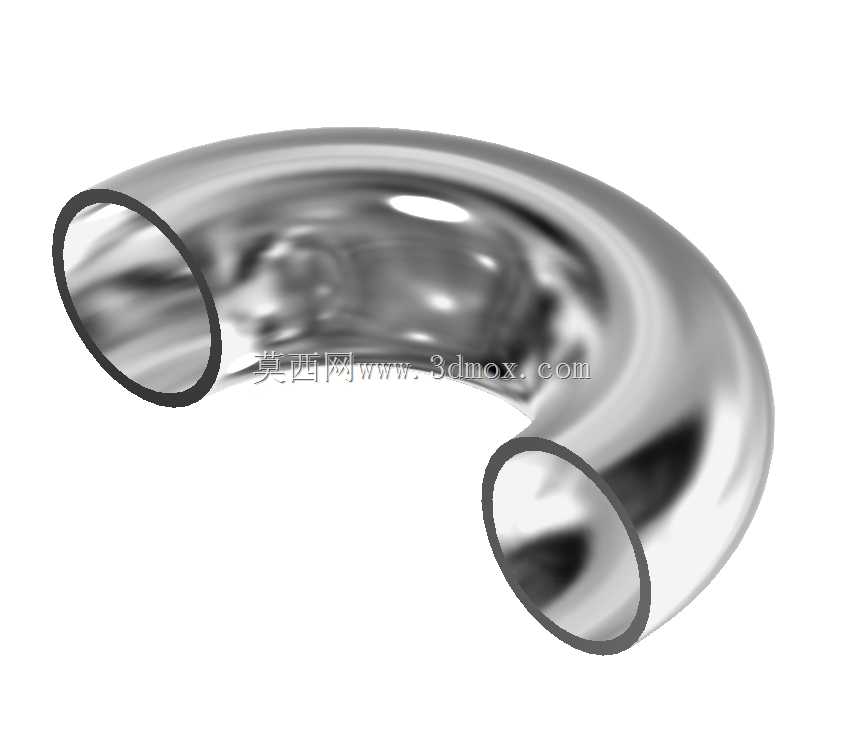

180度SCH标准对焊弯头管件结构

　　在化工流体输送、市政给排水、暖通空调、工业制程管路系统中，弯头是改变管路介质流向的核心承压连接件，本次呈现的180度弯管结构，主要用于管路需要实现180度折返排布的场景，常见于换热器管束连接、液压系统回路排布、制冷机组管路布局、化工反应釜周边管线折返等工况，能够在有限的安装空间内完成管路方向的U型转向，减少管路排布所需的直线空间占用，优化整体管线的布局紧凑度。从结构设计逻辑来看，该弯头采用长半径圆弧过渡的流道设计，弯曲段的曲率半径符合SCH管表号对应的壁厚标准要求，流道内壁全程做平滑圆弧过渡，不存在直角转折带来的流阻突变区域，能够有效降低介质在转向过程中的局部阻力损失，减少介质输送过程中的压损，

　　同时避免高速介质在转角区域形成湍流冲蚀，延长管件的实际使用寿命。两端采用标准对焊连接接口，接口的内径、外径尺寸与对应规格的无缝钢管完全匹配，焊接时能够实现管口的精准对齐，保证焊口处的壁厚均匀一致，避免焊接过程中出现错边、未焊透等缺陷，满足承压管路的焊接强度要求。从安装边界来看，该弯头的两个接口端面处于平行状态，中心距尺寸严格遵循对应管径的180度弯头标准规范，安装时不需要额外调整管线的对位角度，直接与两端直管段对焊即可完成装配，两个接口的同轴度偏差控制在标准允许范围内，不会在装配后对相邻管路产生额外的装配应力。在实际工程应用中，这类180度弯头的选型需要匹配管路的设计压力、输送介质的腐蚀特性来确定对应的材质与壁厚等级，

　　建模过程中严格还原了弯头的内外壁轮廓，弯曲段的壁厚均匀性符合管件成型工艺的实际特征，不存在壁厚突变的结构缺陷，能够直接用于管路系统的装配干涉检查、管路应力仿真分析、预制加工下料参考等场景。对于管路设计人员来说，精准的弯头三维模型能够在管线综合排布阶段提前预判安装空间是否充足，避免现场施工时出现管线碰撞、安装空间不足导致的返工问题；对于预制加工环节，准确的外形尺寸参数能够为弯管成型、坡口加工提供直接的尺寸参考，减少预制过程中的尺寸偏差。该弯头的流道设计充分考虑了介质流动的平顺性，圆弧段的曲率半径选取兼顾了安装空间占用与流阻控制的平衡，既不会因为曲率半径过小导致流阻激增，也不会因为曲率半径过大造成安装空间的浪费，

　　适配2寸管径等级的管路系统，能够满足常规工业管路的工作压力等级要求，在蒸汽输送、循环水回路、液压油管路、工艺物料输送等场景中都有广泛的应用。建模过程中对管口的焊接坡口结构也做了对应还原，符合现场对焊焊接的工艺要求，装配时能够与直管段的坡口形成标准的焊接焊缝间隙，保证焊接质量。
