等径四通十字金属管路连接构件

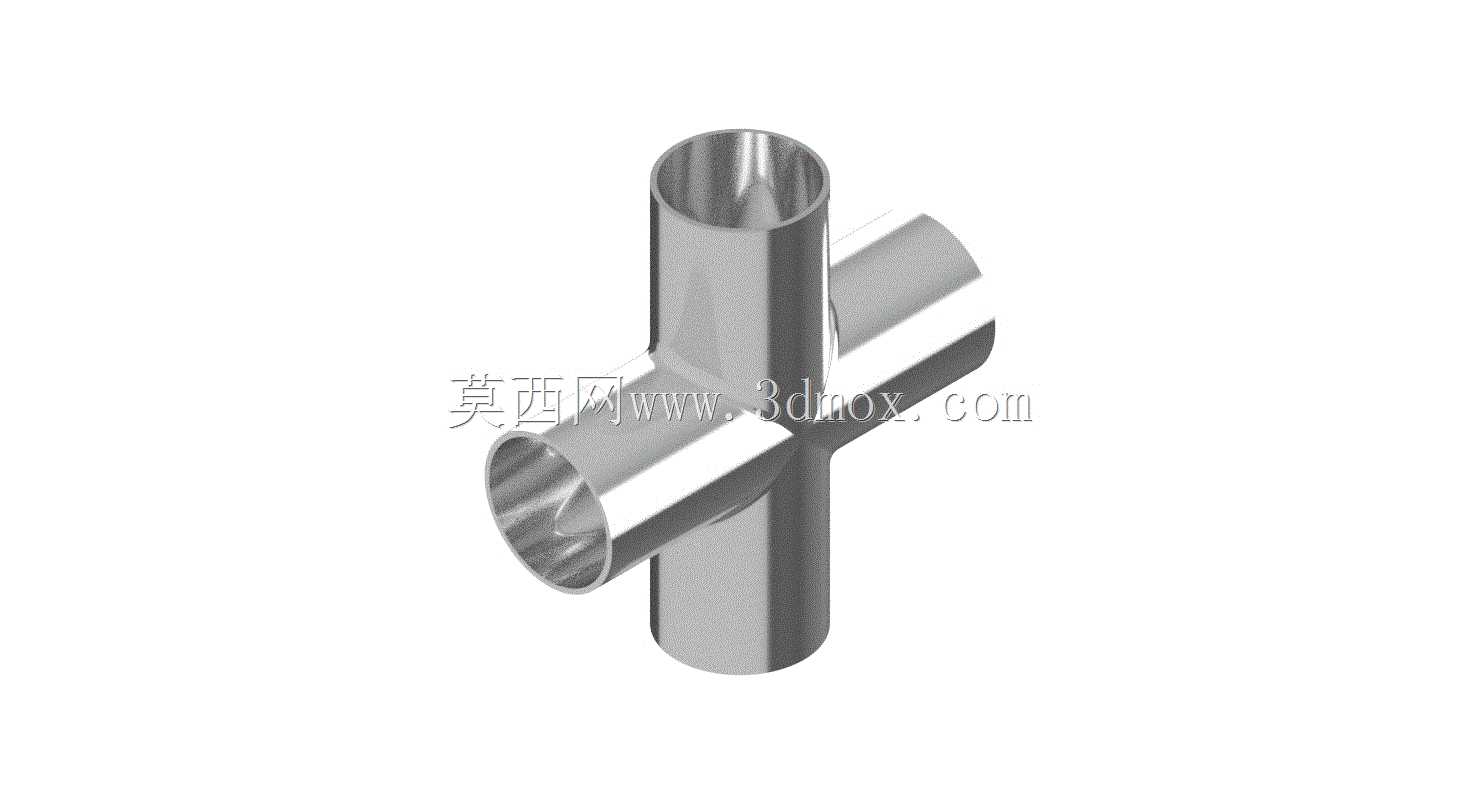

　　在流体输送管路系统的布设作业中，十字型四通接头是实现多向管路分流、合流的核心连接构件，这类构件常被应用在液压泵站油路排布、化工介质输送管网、气动控制回路搭建、建筑给排水支路分流等场景中，能够在单一节点完成四个方向同管径管路的对接，减少管路转接次数，降低节点泄漏风险。本次建模的等径十字四通构件，四个接口的通径保持一致，适配外径1/2英寸的标准金属管路，接口处采用适配卡套或焊接的连接结构，可根据实际工况选择对应的连接工艺，保障管路连接后的密封性能与结构强度。从结构设计逻辑来看，该构件采用等径直交的筒体结构，四个筒体的轴线处于同一平面且两两垂直相交，相交位置做了平滑的相贯线过渡处理，避免介质流经节点时产生过大的流阻，

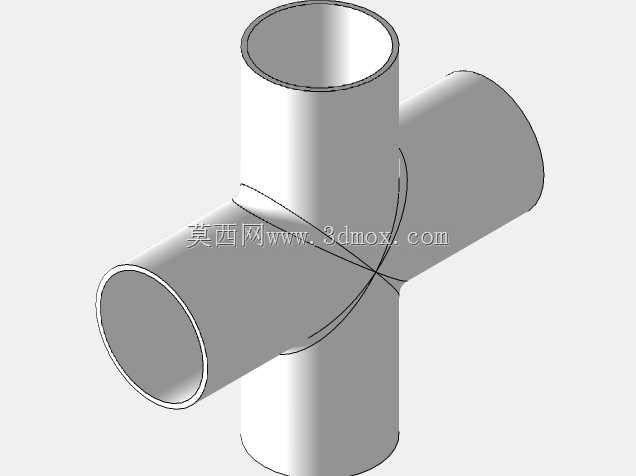

　　同时减少相交位置的应力集中问题，提升构件在承压工况下的结构稳定性。建模过程中，首先确定四个接口的中心交汇点作为基准原点，分别沿X轴正负方向、Y轴正负方向拉伸等径筒体，筒体壁厚根据常规1/2英寸金属管件的承压标准设定，保证构件在额定工作压力下不会出现鼓胀、开裂问题。相贯线位置的处理是建模的核心要点，通过布尔运算完成筒体间的合并后，对相交内侧的棱边做圆角过渡，圆角半径匹配筒体壁厚的1/3，既能够减少介质流动的涡流损耗，也能避免应力集中导致的疲劳损坏。从安装边界来看，该四通构件的四个接口端面处于同一平面的四个正交方向，安装时需要预留四个方向的管路操作空间，每个接口外侧需要预留至少一倍管径的操作距离，方便完成卡套紧固或者焊接作业，

　　构件整体的外接轮廓为对称十字形，无外凸的安装耳或其他附加结构，可直接嵌入管路排布中，不需要额外的固定支架，依靠相邻管路的支撑即可完成定位。在实际工况应用中，这类等径四通接头多用于介质流向需要双向拆分或者多支路汇合的节点，比如气动控制回路中同一气源向两个并行气缸供气的节点，或者液压系统中回油管路的合流节点，相比采用多个弯头转接的方案，一体式十字四通的节点泄漏点更少，流道更顺畅，压力损失更小。建模时严格遵循金属管件的加工工艺要求，筒体的内外壁保持同轴，端面的垂直度公差控制在机械加工常用的IT7级范围内，保证管路对接后不会出现偏斜，避免密封件受偏载导致的泄漏问题。构件的外表面无额外的装饰结构，完全按照工业级金属管件的实际形态建模，

　　相交位置的外壁过渡平滑，没有突兀的棱边，既符合实际金属管件的冲压或焊接成型工艺，也能减少安装过程中对操作人员的剐蹭风险。对于管路设计人员来说，这类标准等径四通的三维模型可直接导入管路装配体中，完成管路节点的快速布设，不需要额外对模型进行参数修改，模型的接口尺寸完全匹配标准1/2英寸管材的连接要求，可直接用于生成管路BOM表，指导现场的管路安装作业。在不同的应用场景下，该构件可适配不同的材质，比如气动回路中常用铝合金材质降低整体重量，液压系统中采用碳钢材质提升承压能力，腐蚀介质输送场景下可采用不锈钢材质提升耐蚀性能，建模时的参数化结构可快速调整壁厚、接口长度等参数，适配不同材质的加工要求。
