伊利扎诺夫骨碎片位移复位固定支架

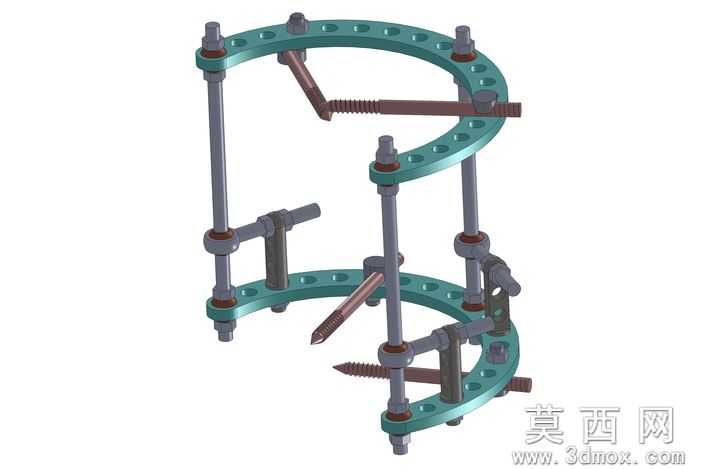

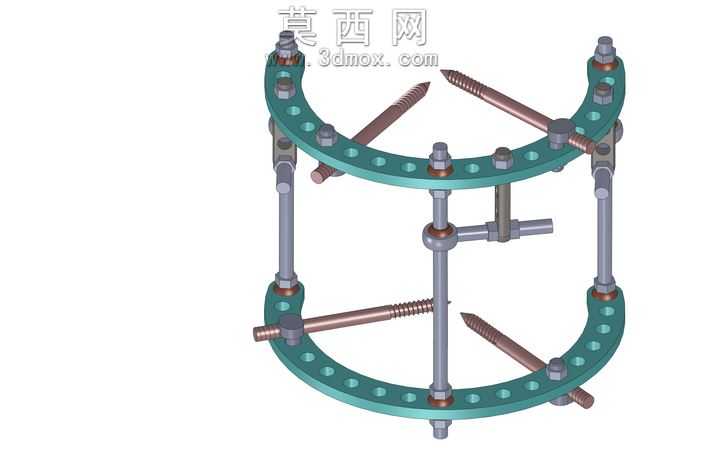

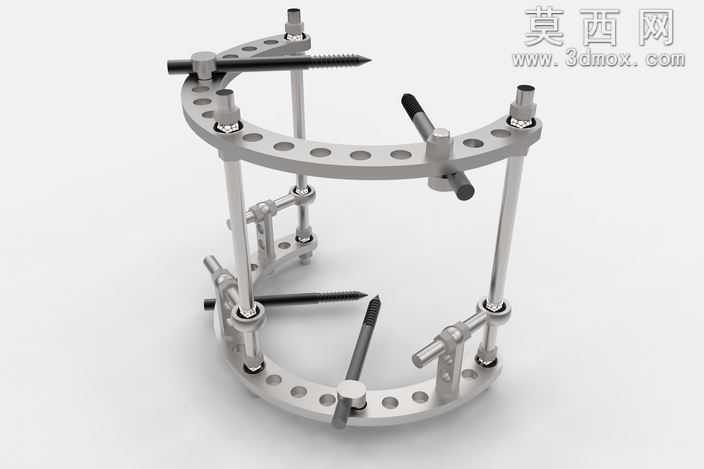

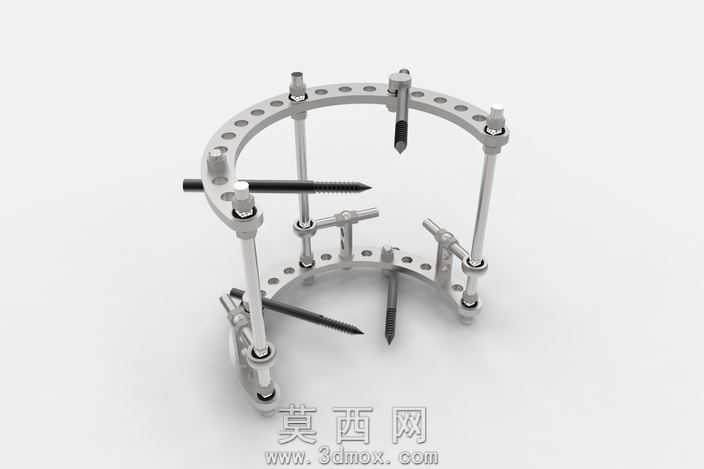

本模型为骨科外固定复位支架，采用三维建模软件完成全参数化结构搭建，整体以两组平行的环形支撑构件作为核心承载基体，环形构件沿周向均匀排布多组安装孔位，用于适配不同穿针位置与固定需求，建模过程中对环形件的孔位间距、环体内外直径、壁厚参数均做了精准还原，保证结构尺寸符合实际器械的使用逻辑。支撑结构采用多根可调式金属立柱连接上下两组环形件，立柱与环形件的连接位置配置锁紧调节组件，可根据临床使用需求调整两环之间的间距与相对角度，建模时对锁紧组件的螺纹结构、夹持卡位做了细节刻画，还原了部件的调节锁紧功能逻辑。固定执行端配置多组不同规格的穿针固定夹与骨针组件，包含直型骨针、尖端定位针、螺纹牵引针等不同结构的固定构件，穿针固定夹可沿环形件周向滑动调整位置，也可沿径向调整伸出长度，适配不同骨骼位置的固定需求，球形接头结构的加入可实现固定针角度的多维度调整，为骨碎片的复位提供多方向的运动支撑，满足不同移位类型骨碎片的复位固定要求。材质渲染方面，环形支撑件采用青绿色金属烤漆材质表现，金属立柱、锁紧组件、骨针采用哑光不锈钢金属材质，通过调整材质的反光度、粗糙度参数，还原金属器械的真实质感，各部件之间的装配关系清晰，可直观展示支架的调节逻辑与固定原理，整体建模严格遵循骨科外固定支架的结构设计逻辑，完整还原了器械用于消除骨碎片位移、实现骨折复位固定的功能结构。
