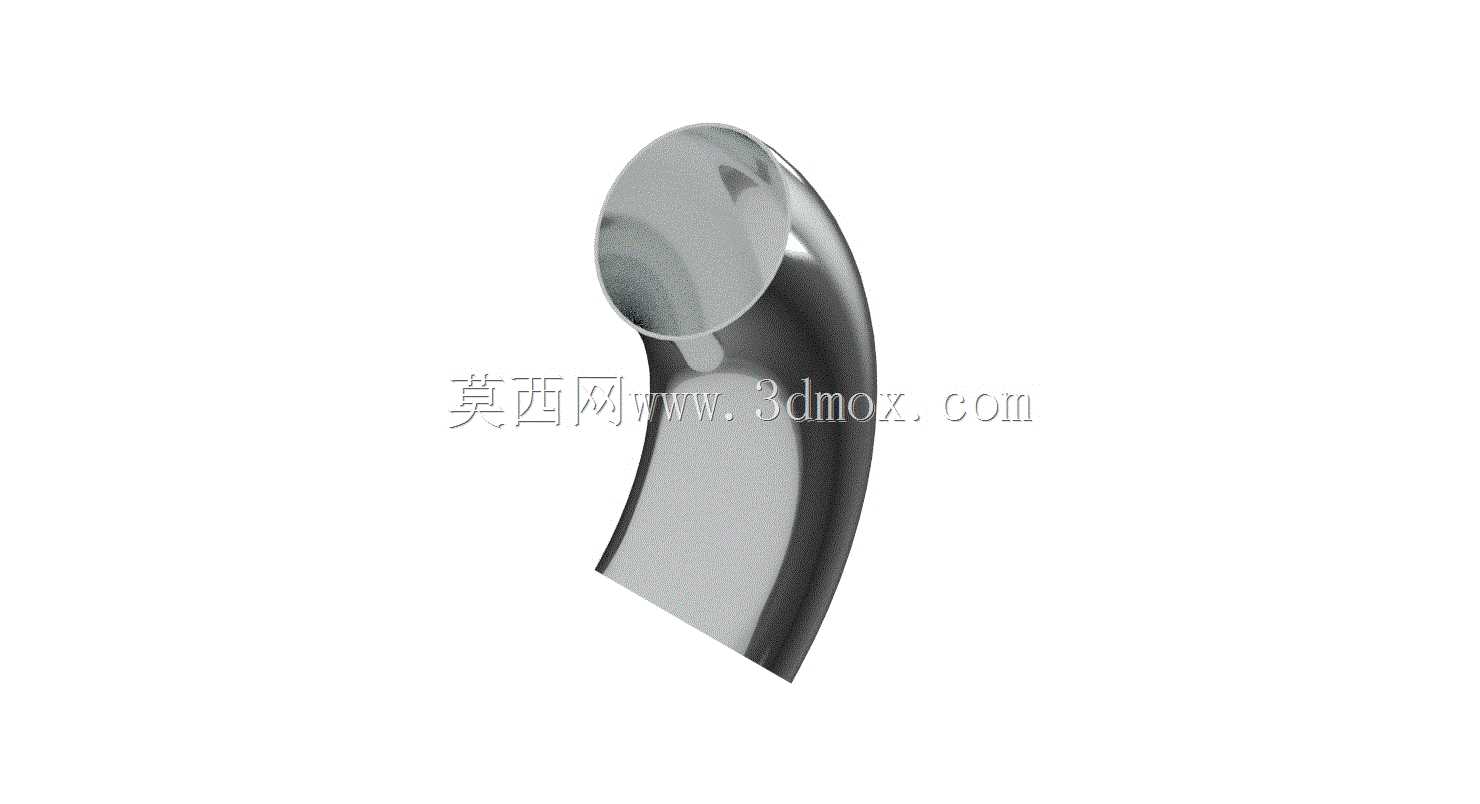

90度弧形弯接肘管结构设计

　　在流体输送管路系统的布设场景中，受安装空间限制、管路走向调整需求的影响，弯头类配件是管路布设中不可或缺的连接构件，本次涉及的90度弧形弯接肘管，主要应用在小通径直连管路的转向衔接环节，常见于气动控制回路、小型液压支路、低压流体输送管线、实验室气路等场景中，用来实现管路垂直方向的90度转向，避免管路硬弯折造成的通径缩颈、流体阻力陡增甚至管路折损开裂的问题。从实际使用需求出发，这类小规格肘管的设计首先要保证内流道的顺滑过渡，不能出现台阶、锐角凸起等结构，否则会在流体通过时形成紊流区，不仅会提升管路系统的压损，在长期带压运行过程中，紊流带来的持续冲刷还会造成管壁局部气蚀，缩短配件的实际使用寿命。设计阶段首先确定通径参数为1/2英寸，

　　也就是常规的4分管路适配规格，弯曲弧度采用标准90度弧线设计，弯曲半径的取值兼顾了安装空间占用和流体阻力控制，既不会因为弯曲半径过小造成流道弯折过急，也不会因为半径过大导致配件整体尺寸过长，挤占周边其他管路或元器件的安装空间。两端的连接边界采用通用的外接适配结构，可直接对接同规格的硬管、软管接头，安装时不需要额外加工过渡连接件，能够直接适配现有常规管路的安装尺寸链，降低现场安装的适配成本。外形上采用等壁厚弧形结构，管壁厚度取值满足常规低压工况的承压要求，在保证结构强度的前提下尽可能控制整体重量，外表面做顺滑过渡处理，没有尖锐棱角，既避免安装过程中划伤操作人员，也能减少外部积尘积液的附着，便于后期运维过程中的清洁打理。从建模逻辑来看，

　　这类弯管的建模首先要绘制中心弧线作为扫掠路径，保证路径的曲率连续，没有拐点，之后在路径的垂直端面绘制通径截面轮廓，沿中心路径扫掠生成基础实体，之后对内外壁的衔接处做圆角过渡处理，消除应力集中点，避免在管路带压运行时，应力在结构尖角处持续累积造成开裂泄漏。实际选型使用时，需要注意该类肘管的安装边界，两端接口的同轴度偏差控制在合理范围内，安装时不能强行掰扯对接，否则会在接口处形成持续的装配应力，长期运行受温度变化、管路振动影响，容易出现接口松脱泄漏的问题。在气动回路场景中使用时，这类光滑弧面的弯头相比直角快插弯头，能有效降低压缩空气通过时的压力损失，提升气动执行元件的动作响应速度，减少空压机的频繁加载频次，间接降低系统运行能耗；

　　在小型输水支路中使用时，顺滑的内流道不容易积存水垢杂质，长期使用也不会出现通径堵塞的问题，降低管路运维的清理频次。设计过程中还要考虑加工工艺的可行性，这类弧形弯管如果采用金属材质加工，可通过弯管机直接冷弯成型，建模时的壁厚参数要匹配弯管工艺的最小壁厚要求，避免弯制过程中出现外侧管壁拉裂、内侧管壁起皱的缺陷；如果采用注塑工艺生产，建模时要预留合理的拔模斜度，保证模具开模时能够顺利脱模，不会出现结构卡滞造成的零件变形。整体结构没有多余的冗余设计，所有曲面都服务于流道顺滑和安装适配的核心需求，没有额外的装饰性结构，完全从工程实用角度出发完成结构设计，能够直接导入装配环境中完成管路系统的虚拟装配，提前验证管路走向是否存在干涉，为实际安装布设提供准确的尺寸参考。
