涡轮风扇航空发动机剖面结构三维设计

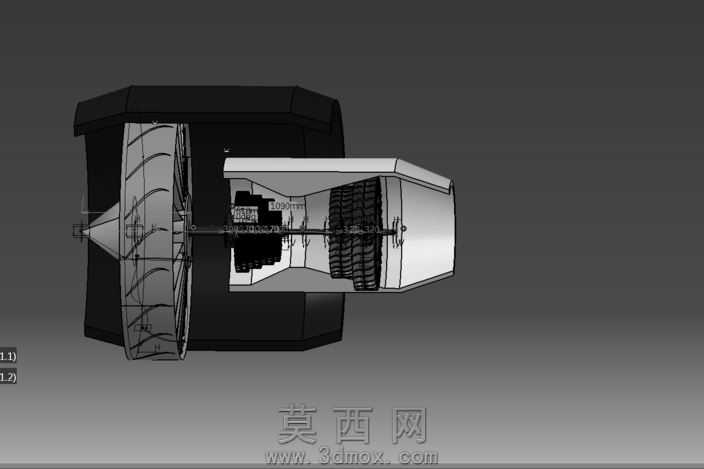

本作品为涡轮风扇发动机的三维结构设计模型，采用剖面展示形式完整呈现其内部构造，建模过程严格参照真实涡扇发动机的结构比例与工作逻辑搭建。建模阶段首先梳理涡扇发动机的核心组成模块，从前至后依次完成进气道整流锥、多级风扇叶片、压气机轮组、燃烧室腔体、涡轮做功轮组、尾喷管收敛段的结构绘制，同时还原了外部机匣、安装支座、管路排布等附属结构，各部件间的装配间隙、连接关系完全匹配真实航空发动机的装配逻辑，可清晰展示外涵道与内涵道的气流分隔结构。模型构建过程中对叶片型面做了精准处理，风扇叶片采用宽弦弯掠的气动优化造型，压气机与涡轮叶片的叶型扭转角度沿径向做渐变处理，符合空气动力学设计要求；燃烧室部分还原了火焰筒、燃油喷嘴、点火装置的细节结构，可直观呈现油气混合燃烧的腔体空间。材质渲染阶段，机匣部分采用高温合金哑光金属材质，叶片部分赋予钛合金亮面金属质感，燃烧室区域做了耐高温陶瓷涂层的材质表现，不同功能部件通过材质差异做清晰区分，剖面剖切边缘做了高亮边线处理，强化内部结构的视觉辨识度。设计思路上采用半剖展示方案，既保留了发动机完整的外部轮廓形态，又能无遮挡展示内部各级轮组的排布顺序、气流通道的走向、核心做功部件的相对位置，可直观演示涡扇发动机从进气、压气、燃烧、做功到排气的完整工作流程，各转动部件的同轴度做了严格校准，可用于动力原理演示、航空机械结构教学、相关产品方案展示等场景，模型结构完整无缺失，各部件可独立拆分查看，能够清晰展现大涵道比涡扇发动机的典型结构特征。
