四方扁平无引线QFN半导体封装结构

　　QFN（Quad Flat No-leads）属于表面贴装型集成电路封装，是当下高密度电子组装里应用极广的一种芯片载体方案。这套三维结构完整还原了封装本体的内部键合与外部端子形态，对从事PCB Layout、封装结构设计以及SMT工艺评估的工程师来说，是核对装配边界的直观参照。

　　从实际用途看，QFN封装大量出现在电源管理芯片、射频前端、微控制器以及各类模拟信号器件上。它最突出的优势在于寄生参数小——外露的焊盘直接贴装在PCB铜箔上，电流路径短，引线电感和电阻都远小于传统有引脚的QFP或SOIC封装，因此特别适合高频、高速以及大电流工况。底部通常带有裸露的散热焊盘（Exposed Pad），芯片背面通过导电胶或焊料直接与该焊盘相连，热量可以经由焊盘迅速传导到PCB的散热铜区，这也是QFN在功耗稍大的器件中备受青睐的原因。

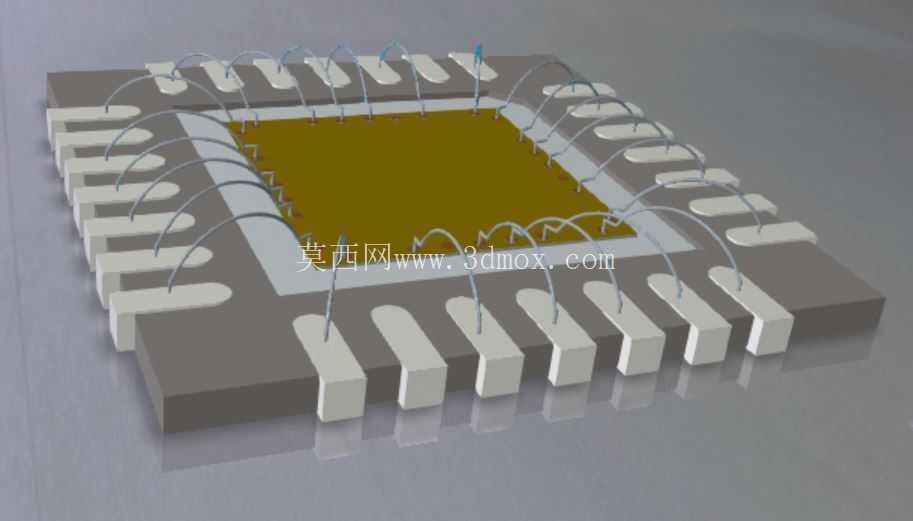

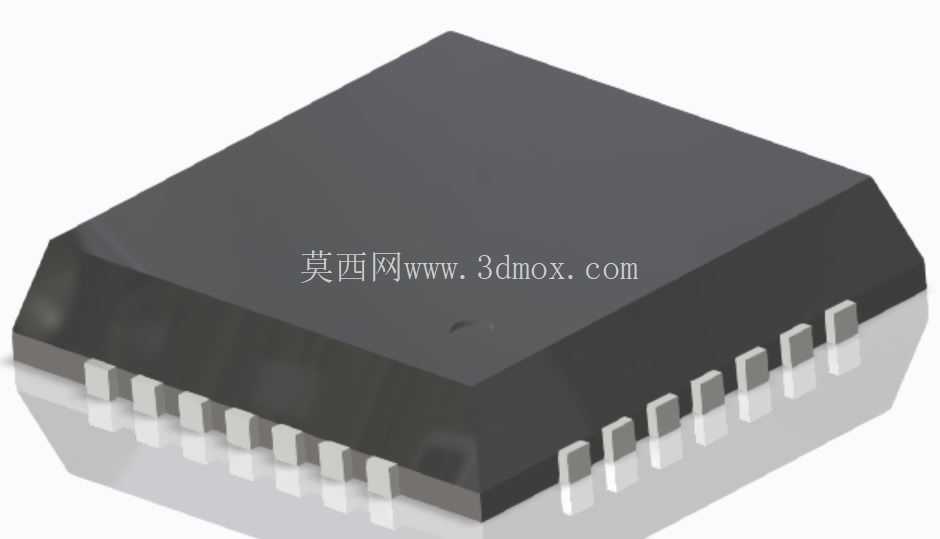

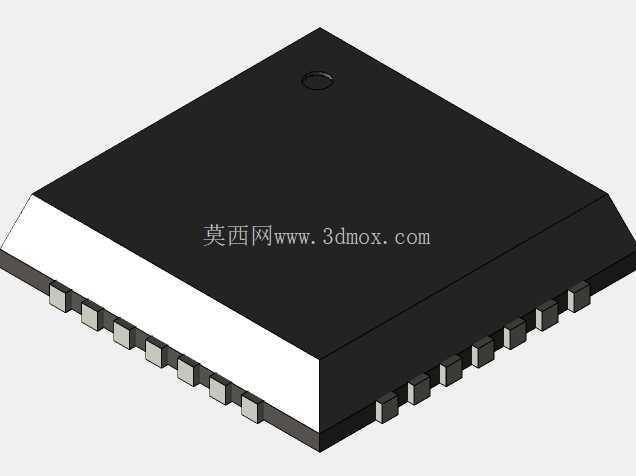

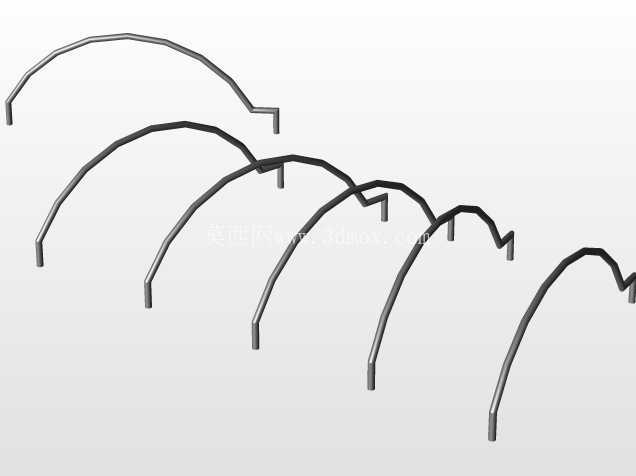

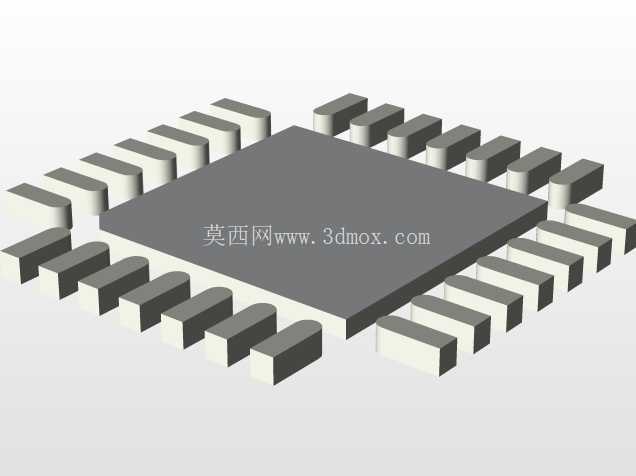

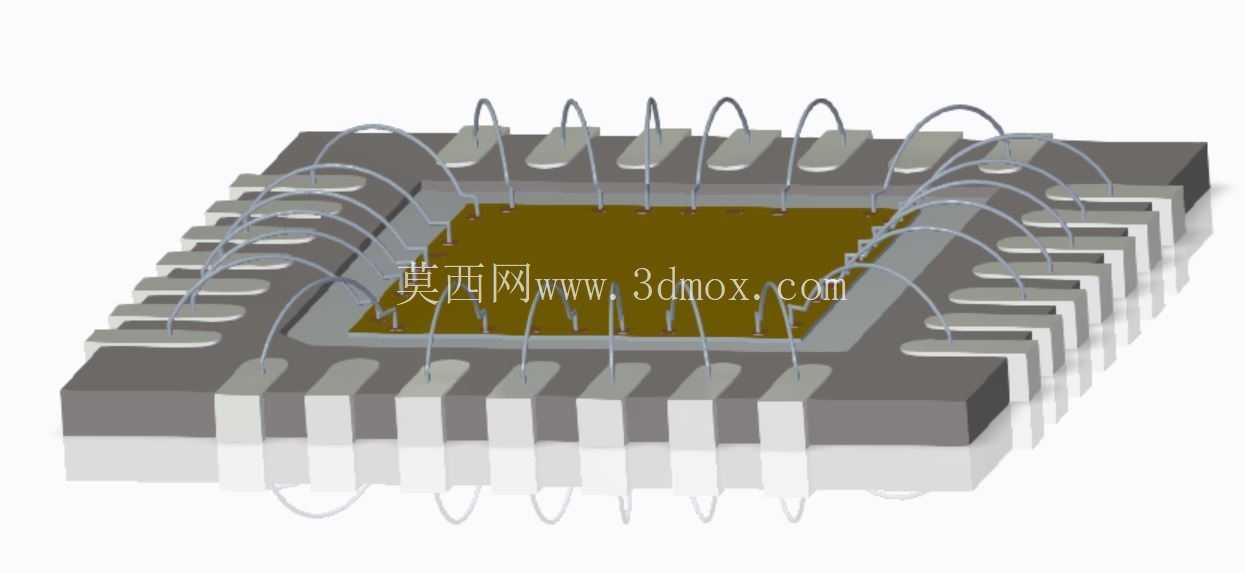

　　建模时需要重点把握几个结构层次。最底层是塑封本体，一般为环氧模塑料，呈方形扁平状，四角可做直角或轻微倒角。本体四周分布的是侧面或底部可见的端子焊盘，这些端子并非向外伸出的鸥翼引脚，而是在封装侧面与底面同时裸露的金属镀层，焊接时与PCB焊盘形成贴装焊点。模型中部剖开区域展示了内部的引线键合结构：芯片（Die）通过粘接材料固定在引线框架的载片台上，芯片表面的焊盘经由金丝或铜丝键合到内引脚，再连通到外部端子。这种键合弧的高度、跨距以及丝径都直接影响封装厚度与电性能，建模时把弧线的弧度和排布密度还原出来，有助于理解内腔的空间占用。

　　外形尺寸与安装边界是选型阶段必须卡死的环节。QFN封装按端子数不同，常见有3×3mm、4×4mm、5×5mm、7×7mm等多种规格，端子间距多为0.4mm、0.5mm或0.65mm，端子沿四边均匀排布。三维结构里端子的宽度、间距以及本体高度都需要与器件数据手册严格对应，因为SMT钢网开口、PCB焊盘尺寸以及焊膏量都依赖这些几何参数。本体厚度通常在0.8~1.0mm左右，底部散热焊盘的面积往往占据本体中央相当比例，设计PCB时要在对应位置布置过孔阵列与铜皮，兼顾散热与焊接时的气体逃逸。

　　需要提醒的是，QFN的焊点位于封装侧面和底部，肉眼难以直接检测，组装时对共面性、焊盘润湿以及回流焊温度曲线都比较敏感。结构工程师在堆叠评估时，还要注意封装周围预留返修与检测空间，避免邻近高器件遮挡。整体而言，这套封装结构把内部键合丝、芯片载台、外部端子与塑封体的相对关系表达得很清楚，可用于封装教学、装配干涉检查以及散热方案讨论。
