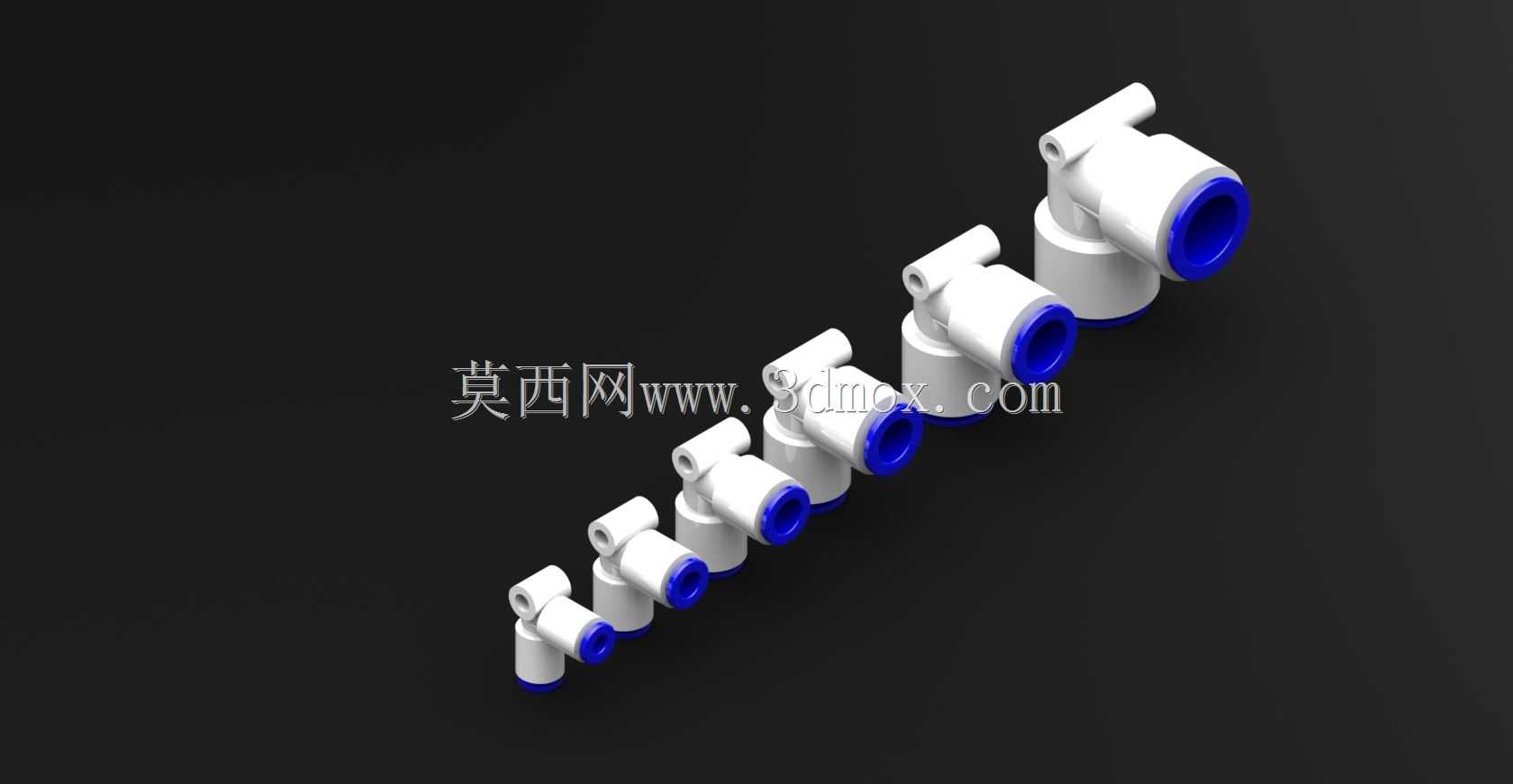

气动管路直角快插接头组

　　在气动系统的管路布设场景中，这类直角快插接头是解决管路转向、紧凑空间布管的核心连接件，常见于自动化生产线气动回路、小型气动设备气路排布、工装夹具气路连接等场景，用来实现硬质气动管路与柔性气管的直角转向连通，避免气管弯折导致的气阻增大、管路折损漏气问题。从实际使用需求出发，这类接头的设计首先要兼顾插拔便捷性与连接密封性，接头主体采用直角L型流道结构，内部流道做圆弧过渡处理，减少压缩空气流经时的压力损失，避免直角拐角处产生紊流影响气动元件的动作响应速度。接头与气管连接的一端采用弹性卡簧加密封胶圈的组合结构，插入气管时卡簧会自动卡紧气管外壁的环形卡位，配合内置的丁腈橡胶密封圈实现径向密封，无需额外缠绕生料带或者使用卡套压接，

　　徒手即可完成气管的插拔操作，适合设备现场的快速装配与后期维护换管。从安装边界来看，这类接头的外螺纹端采用标准管螺纹规格，可直接拧入气动阀岛、气缸进气口、气动处理元件的对应螺纹孔内，螺纹根部自带密封垫片，拧紧后即可实现端面密封，无需额外做螺纹密封处理；不同规格的接头对应不同外径的气动软管，从最小的4mm外径气管到12mm外径气管均有对应型号，安装时需要预留出气管插拔的操作空间，接头直角转向的外侧需要留出至少1倍气管外径的空间，避免气管插入后与周边结构件产生干涉。设计这类接头的三维模型时，首先要还原内部流道的实际尺寸，不能为了建模简化缩小流道直径，否则会导致后续做气路仿真时出现压损计算偏差；其次要准确还原卡簧位置、密封槽的尺寸公差，

　　密封槽的宽度与深度需要匹配对应规格的O型圈尺寸，保证装配后密封圈的压缩量在合理区间，压缩量过大会导致气管插入阻力过大，压缩量过小则会出现漏气问题。接头的外形做了圆角过渡处理，没有尖锐的棱角，避免安装时划伤操作人员，同时外表面做哑光处理，减少车间环境下的积灰附着。在实际设备选型中，这类接头需要根据系统工作压力选择对应的耐压等级，常规气动系统工作压力在0.8MPa以内，普通工程塑料材质的接头即可满足使用需求，如果是应用在有焊接飞溅、高温工况的场景，则需要选择金属材质的同结构接头。布管时同一组不同规格的接头通常会集中排布在阀组的安装面，不同规格对应不同通径的气路，大规格接头用于主气路的大流量供气，小规格接头用于控制气路的信号气传输，

　　排布时需要注意接头之间的中心距，保证相邻接头的气管插拔时不会互相干扰，同时要让接头的气管接口朝向统一，方便后期的管路整理与维护。建模过程中需要注意接头外螺纹的标准匹配，不同地区使用的管螺纹标准存在差异，建模时要明确螺纹的牙型、螺距与公差等级，避免出现装配时螺纹不匹配的问题；快插端的内孔尺寸需要与对应气管外径做间隙配合，间隙量控制在0.1mm到0.2mm之间，既保证气管可以顺利插入，又不会因为间隙过大导致密封圈偏磨漏气。这类接头的结构看似简单，但每个尺寸细节都直接影响实际使用的可靠性，比如卡簧的安装槽深度如果设计过浅，卡簧在多次插拔后容易脱出，导致气管在气压作用下弹出；如果槽深过深，卡簧无法有效卡紧气管，同样会出现连接失效的问题。
