快插式气动气管接头组结构设计

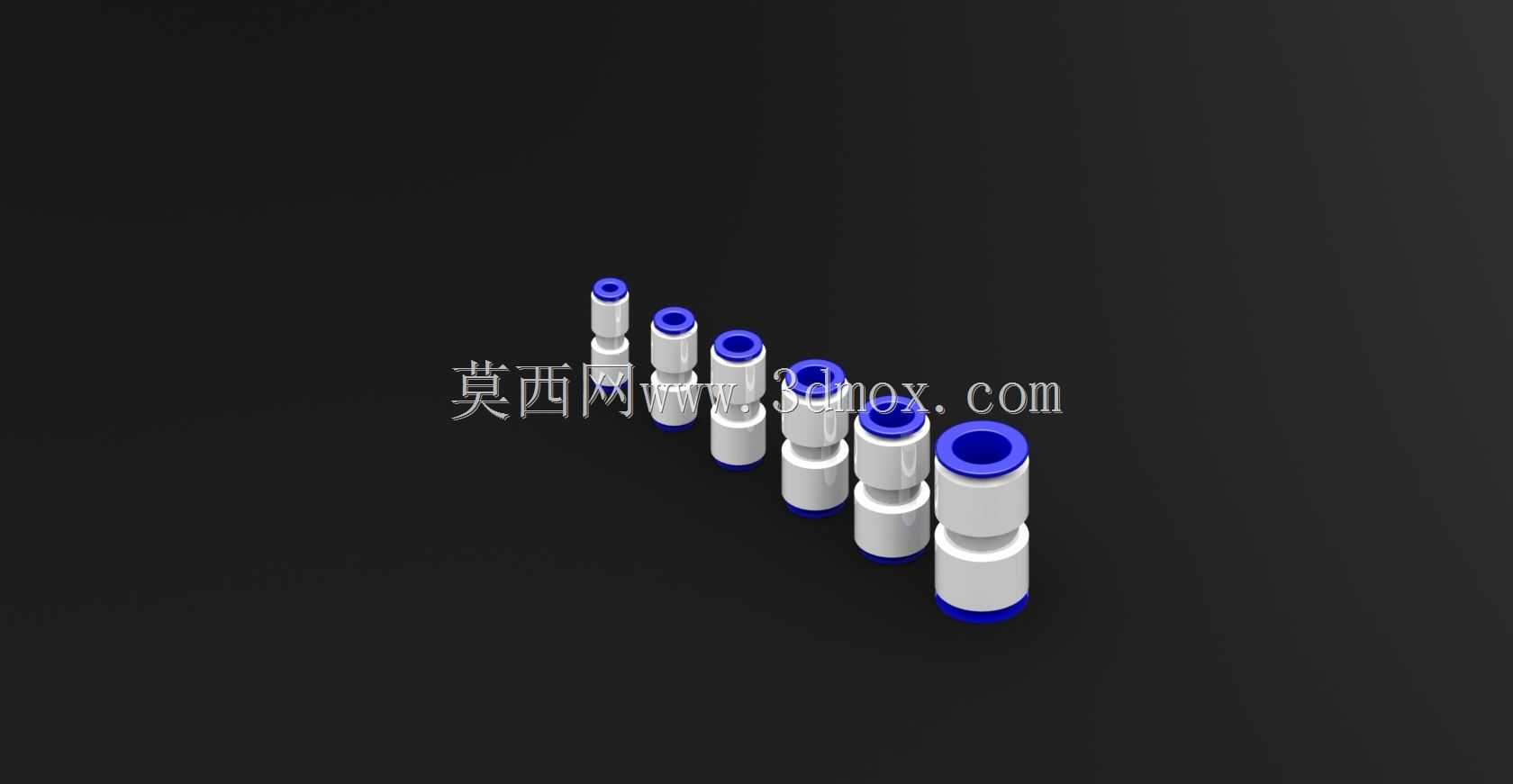

　　这套快插式气动接头组，是气动回路搭建里最常用的管路连接件，日常在自动化生产线的气路排布、小型气动设备的气源接驳、工装夹具的气路连接场景里随处可见，不同规格的接头对应不同外径的气动软管，能覆盖从微型气动元件到主气源管路的不同通径需求，不用额外套丝、缠生料带，插管就能完成密封连接，后期维护拆换管路也只需要按压接头端部的释放环就能拔管，比传统螺纹硬管连接的装配效率高很多。

　　设计这套接头的时候，首先要考虑的是现场装配的容错性，很多车间里装配工人接气管的时候不会刻意打磨管端毛刺，所以接头内部的夹持爪片做了多瓣式倾斜结构，哪怕管端有轻微的不平整，插进去之后爪片也能均匀咬住气管外壁，不会出现单瓣受力过大割伤气管导致漏气的情况；内部的密封胶圈采用了径向密封结构，胶圈的内径比适配气管外径小0.3-0.5mm，气管插到底之后胶圈会紧紧贴住气管外壁，哪怕回路里有0.8MPa的常规工作气压，也不会出现径向泄漏，同时胶圈的材质选用了耐丁腈橡胶，能适配车间里常见的润滑油雾、少量切削液飞溅的工况，不会用几个月就出现胶圈溶胀密封失效的问题。

　　从安装边界来看，这套接头组包含了从最小4mm外径气管到12mm外径气管的常用规格，每个规格的接头外六角尺寸都做了统一的适配设计，用普通的活动扳手或者对应规格的开口扳手就能完成螺纹端的拧紧，不需要定制特殊工装；接头的整体长度做了紧凑化处理，相邻两个接头在阀岛或者汇流板上安装的时候，最小中心距只需要留18mm就能互不干涉，适合在空间紧凑的设备内部排布气路，不会因为接头尺寸过长导致设备内部走线走管空间不足。接头的端部释放环做了滚花处理，哪怕手上沾了少量油污或者戴薄劳保手套，也能轻松按动释放环拔管，不会出现滑手按不动的情况。

　　实际使用的时候，这类接头能承受的最大工作压力可以到1.0MPa，完全覆盖工厂常规压缩空气系统的0.4-0.7MPa工作压力范围，负压工况下也能做到密封不脱管，所以也能用在小型真空吸盘的回路连接里。设计建模的时候，特意把内部的流道做了圆滑过渡，没有直角台阶，压缩空气通过的时候不会产生明显的节流压降，哪怕是长距离气路输送，也不会因为接头的流道阻力导致末端气动元件的工作压力不足。接头的主体材质用了镀镍处理的铜材，比塑料主体的接头抗机械冲击能力更强，车间里偶尔的工具磕碰、管路拉扯也不会出现接头开裂的问题，同时镀镍层能抵御车间里的潮湿空气、少量腐蚀性气体的侵蚀，长期使用也不会生锈污染管路内部。

　　在做三维建模的时候，每个规格的接头都严格按照实际装配尺寸做了干涉检查，比如夹持爪片的张开行程、释放环的按压行程都做了参数化设计，后期如果要拓展其他气管规格的接头，只需要修改对应的气管外径参数、胶圈尺寸、爪片尺寸就能快速衍生出新的型号，不用重新从零开始建模。同时建模的时候还原了接头的所有细节特征，比如外六角的倒角、端部滚花的纹理、内部流道的圆角，不管是用来做设备的气路排布动画、还是做装配工艺的模拟，都能直接调用，不会出现和实际零件尺寸不符导致的装配干涉问题。很多刚接触气动设计的工程师选接头的时候容易忽略接头的安装长度，导致后期装配的时候气管弯折半径不够，这套模型里每个规格的接头都标注了插管之后的最小预留长度，排布管路的时候可以提前留出足够的气管弯曲空间，避免气管长期处于弯折状态导致通气不畅或者气管过早开裂。另外接头的螺纹端都做了标准的G类管螺纹适配，和市面上常见的电磁阀、气缸、汇流板的螺纹接口完全通用，不用额外做转接头，能减少气路里的连接点数量，降低泄漏的概率。
